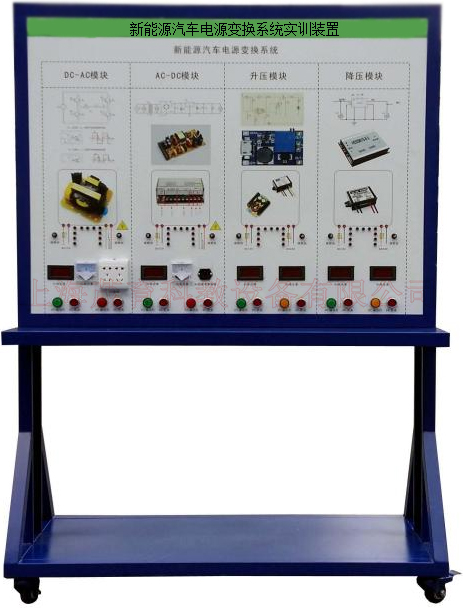

新能源汽車電源變換係統實訓裝置,新能源汽車電源變換係統實訓台

一、新能源汽車電源變換係統實訓裝置,新能源汽車電源變換係統實訓台,新能源汽車電源變換係統實訓設備功能特點：
1.該設備完整展示了新能源汽車電源變換係統，可以能搭接DC-AC、AC-DC、升壓、降壓等電路，展示各係統的結構和控製邏輯。
2.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖與工作原理示意圖；學員可直觀對照新能源汽車電源變換結構原理圖和實物，認識和分析新能源汽車電源變換係統的工作原理。
3.麵板上安裝有點火開關、DC-AC、AC-DC、升壓、降壓模塊等，並輔以發光二極管進行係統流向的動態指示，還設有模擬指示燈用來演示電源轉換的工作狀態，關鍵部件位置設置檢測端子，可使用專用儀器測量參數。
4.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖。
二、新能源汽車電源變換係統實訓裝置,新能源汽車電源變換係統實訓台,新能源汽車電源變換係統實訓設備技術規格：
1.外接電源：交流220V±10% 50Hz
2.工作電壓：交流220V等
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
三、新能源汽車電源變換係統實訓裝置,新能源汽車電源變換係統實訓台,新能源汽車電源變換係統實訓設備基本配置：(每台)

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖，1200*900mm	套	1
2	DC-AC模塊	12V轉220V	個	1
3	點火開關	配套	套	3
4	AC-DC模塊	220V轉12V	套	1
5	升壓模塊	12V轉24V	套	1
6	降壓模塊	24V轉12V	套	1
7	發光二極管閃光燈燈條	配套	套	3
8	模擬指示燈	配套	套	1
9	操作開關	配套	套	1
10	直流接觸器	配套	套	1
11	移動台架	1240×600×1700mm (帶自鎖腳輪裝置)	台	1
12	故障模擬與排除裝置	配套	套	1
13	保險絲盒	配套	套	1
14	保修卡/合格證	配套	套	1
15	教師手冊	配套	套	1

新能源汽車電源變換係統實訓裝置,新能源汽車電源變換係統實訓台
