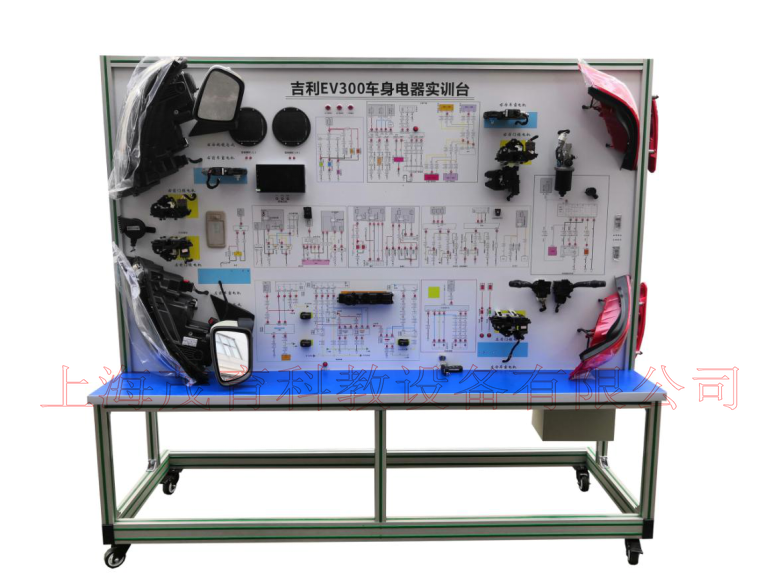

純電動汽車全車電路實驗台,純電動汽車全車電路實驗設備
2022-08-02 10:27
二、純電動汽車全車電路實驗台,純電動汽車全車電路實驗設備,純電動汽車全車電路實驗裝置功能特點：
1.真實可運行的車身電器係統，充分展示車身電器係統的組成結構。
2.接通電源，操縱設備上的各種電器開關、按鈕,真實可運行操作,展示係統結構和原理、工作過程。
3.麵板采用4mm厚鋁塑板，立式安裝麵板UV平板噴繪打印有彩色完整標準係統圖板；學員可直觀對照圖板和實物，認識和分析係統的工作原理。
4.麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
5.安裝故障模擬係統，能實現低壓電路係統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個。
6.設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
7.配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
8.安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、純電動汽車全車電路實驗台,純電動汽車全車電路實驗設備,純電動汽車全車電路實驗裝置技術規格：
1.外形尺寸：2040×650×1800mm(長×寬×高)
2.麵板外形尺寸：1988×1220mm（長*寬）
3.移動腳輪：100*60mm
4.工作溫度：-40℃～+50℃
5.工作電源：DC12V
6.輸入電源：AC220V±10%50Hz；
7.車身電器係統：吉利EV300純電動汽車
四、純電動汽車全車電路實驗台,純電動汽車全車電路實驗設備,純電動汽車全車電路實驗裝置實訓（實驗）項目：
1.全車低壓電器係統（包括儀表、燈光、中控門鎖、電動車窗、電動後視鏡、音響等）檢測故障診斷實訓。
2.純電動汽車全車電器係統(低壓電器係統)理論和維修實訓的拆裝與維護、結構與原理認知、係統操作、功能動態演示、故障檢測與診斷
五、基本配置：
車身電腦、儀表、左前車窗電機、右前車窗電機、左後車窗電機、右後車窗電機、左前鎖塊、右前鎖塊、右後鎖塊、左後鎖塊、電源總開關、保險絲盒、車窗組合開關、中控鎖開關、組合開關、左右前大燈總成、左右前霧燈、左右轉向燈、左右組合尾燈、牌照燈、燈光開關、倒車燈開關、危險燈開關、刹車開關、雨刮總成、雨刮開關、雨刮繼電器、洗滌電機、喇叭、喇叭開關、電動後視鏡與開關、音響與導航總成、音響揚聲器（6寸200W）、DC12開關電源、點火開關、一體化全鋁合金型材搭建的移動台架（2040×650×1800mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板，麵板1988×1220mm）、故障設置和考核係統、設備操作說明書。
