比亞迪e5驅動傳動係統實訓台,比亞迪e5驅動傳動係統實訓設備
2022-08-03 10:58

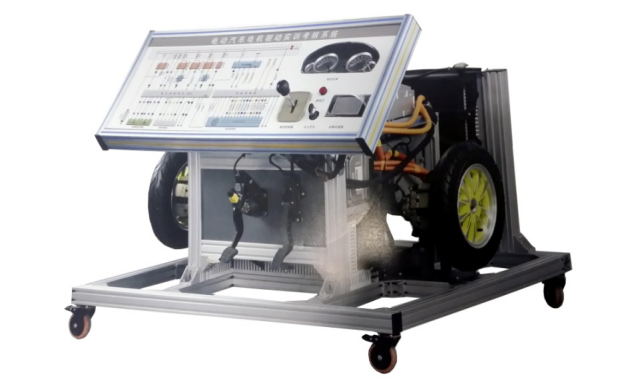

（設備外形參考圖片）
比亞迪e5驅動傳動係統實訓台,比亞迪e5驅動傳動係統實訓設備,比亞迪e5驅動傳動係統實訓裝置產品采用純電動汽車原車電機及電機控製器，台架設備真實可運行，實現電驅動係統教學，產品互聯智能教學係統，實現交互式教學。
1、台架采用比亞迪E5電機。電機與電機控製器相匹配、比亞迪E5電池組。
2、電機和電機控製器采用液冷方式，散熱效果好，水泵、電機、電機控製器、散熱器、水箱等組成冷卻循環係統，水泵和散熱風扇由12V直流開關電源驅動，散熱風扇高速轉動對散熱器進行降溫。
3、台架裝有電子油門踏板，電機控製器實時采集油門踏板開度信號，調整輸出電流大小，實現電機PMW控製。
4、台架安裝換擋手柄，設置D檔，N檔，R檔等實現電機正轉，反轉，停止功能，通過負載控製旋鈕控製磁粉製動器控製器，磁粉製動器控製器調整磁粉製動器的製動力矩，模擬實車負載，磁粉製動器輸入直流24V，額定功率65W，由24V開關電源供電。
5、通過對電機控製器CAN協議解析，MiniPC動態采集電機轉速，電機轉矩，電機溫度，控製器溫度，總電壓、總電流等信號，通過圖像化界麵動態顯示。
6、台架安裝故障設置，可設置多路故障。
7、設備配置電源開關，控製台架上電、下電，配置空氣開關，增強安全保護，設備台架左側安裝急停按鈕，緊急情況按下急停開關切斷接觸器的控製電源，設備斷電，實現多重安全保護。
8、台架安裝萬向腳輪，並帶鎖止機構。
9、電機與控製器之間采用25mmm²動力電纜，電纜采用雙層絕緣阻燃線。電纜接線端口使用銅墊片。電纜接頭處采用熱縮管包裹。
三、比亞迪e5驅動傳動係統實訓台,比亞迪e5驅動傳動係統實訓設備,比亞迪e5驅動傳動係統實訓裝置實訓項目與任務：
項目1：高壓驅動係統。
任務1：高壓驅動係統的組成與識別。
任務2：高壓互鎖與絕緣檢測。
項目2：驅動電機與電機控製器。
任務1：驅動電機係統的基本知識。
任務2：永磁同步驅動電機的結構與檢測。
任務3：電機控製器的結構原理與檢測。
任務4：高壓驅動能量傳遞和熱管理係統。
