ZL50C裝載機全車電器實訓台,ZL50C裝載機全車電器實訓裝置
2022-08-04 09:59
ZL50C裝載機全車電器實訓台,ZL50C裝載機全車電器實訓裝置,ZL50C裝載機全車電器實訓設備采用ZL50C裝載機全車電器實物為基礎，展示燈光係統、儀表係統、柴油發動機電氣控製係統、起動係統、充電係統、喇叭係統、各傳感器與執行器的組成結構和工作原理及過程。適用於培訓機構、中高等職業技術院校及普通教育類學院和培訓機構對裝載機全車電器係統的理論和維修實訓的教學需要。
1、適用於各類型院校及培訓機構對裝載機電器理論和維修實訓的實訓教學需要。
2、適用於各類型院校及培訓機構對裝載機電器模塊各單元教學需要。
3、適用於裝載機理實一體化教學模式的教學需要。
4、適用於裝載機技能鑒定考核的需要。
5、適用於裝載機電器各模塊的結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除等教學需要。

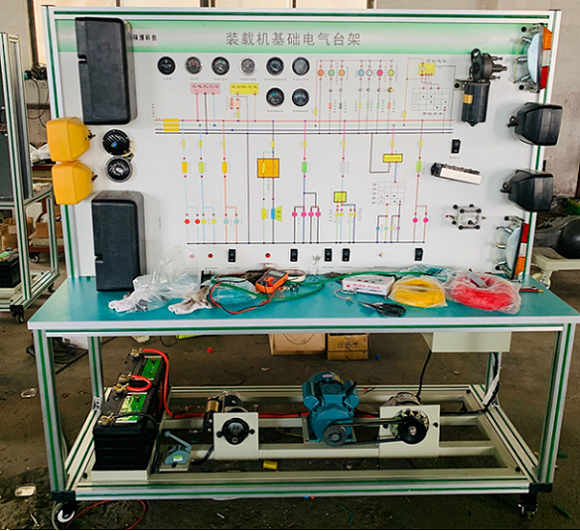

實訓台采用ZL50C裝載機燈光係統、儀表係統、柴油發動機電氣控製係統、起動係統、充電係統、喇叭係統、各傳感器與執行器、點火開關、麵板動態顯示發光二極顯示裝置（與各係統實物同步安裝）、故障設置係統、移動台架等。
四、ZL50C裝載機全車電器實訓台,ZL50C裝載機全車電器實訓裝置,ZL50C裝載機全車電器實訓設備功能特點：
1、可運行ZL50C裝載機全車電器係統，展示ZL50C裝載機全車電器係統的組成結構及原理。
2、操縱各種電器開關及按鈕，可真實演示ZL50C裝載機電器各係統的工作過程。
3、故障模擬係統可模擬實際運行工況，設置多種實車電器係統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。
4、執行元器件用LED 燈顯示工作狀態。
5、麵板上繪有彩色UV平板噴繪電路原理圖，學員可直觀對照電路原理圖和實物，認識和分析工程機械電器各係統的工作原理。
6、麵板上安裝有檢測端子，可直接在麵板上檢測電器各係統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
7、實訓台麵板上繪有的彩色噴繪電路原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理麵板質保多年不變色），學員可直觀對照原理電路圖和係統實物，認識和分析各控製係統的工作原理。
8、實訓台加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。
9、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,台麵鋪裝32mm厚彩色高密度複合板。
10、 配備有使用說明書、實驗指導書等相關資料。
1、動力電源：220V交流電壓；
2、工作電壓：12V直流電壓；
3、工作溫度：-50℃～50℃；
4、外形尺寸：1500×700×1700mm(長×寬×高)
5、產品工藝標準：設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵鋪裝32mm厚彩色高密度複合板。
6、移動腳輪：100*60mm
