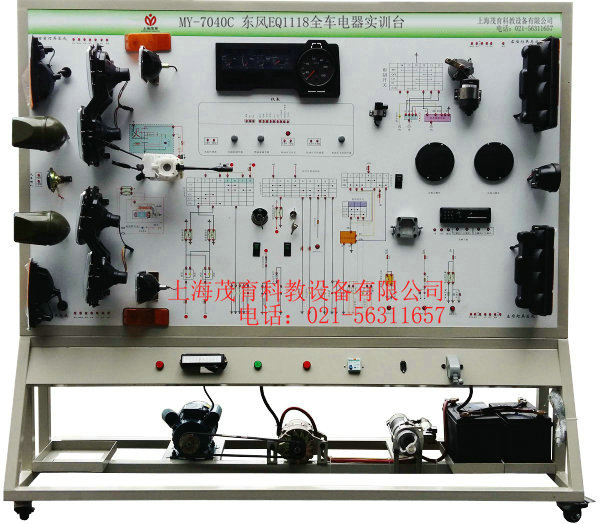

東風EQ1118G全車電器實訓台,東風EQ1118G全車電器實訓設備,東風EQ1118G全車電器實訓裝置以東風EQ1118G柴油機全車電器實物為基礎，展示燈光係統、儀表係統、發動機預熱係統、起動係統、充電係統、喇叭係統、雨刮係統的組成結構和工作原理及過程。本實訓台功能齊全、操作方便、安全可靠。

二、東風EQ1118G全車電器實訓台,東風EQ1118G全車電器實訓設備,東風EQ1118G全車電器實訓裝置結構組成：

原車燈光係統、儀表係統、發動機預熱係統、起動係統、充電係統、點火開關、喇叭係統、雨刮係統、故障設置係統、移動台架等。

三、東風EQ1118G全車電器實訓台,東風EQ1118G全車電器實訓設備,東風EQ1118G全車電器實訓裝置功能特點：

1、可運行全車電器係統，展示全車電器係統的組成結構及原理。

2、操縱各種電器開關及按鈕，可真實演示汽車電器各係統的工作過程。

3、故障模擬係統可模擬實際運行工況，設置多種實車電器係統常見故障（常規：1-36個），故障點內容及類型可根據用戶調整。

4、執行元器件用LED 燈顯示工作狀態。

5、麵板上繪有彩色UV平板噴繪原理圖，學員可直觀對照原理圖和實物，認識和分析整車電器各係統的工作原理。

6、麵板上安裝有檢測端子，可直接在麵板上檢測整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。

7、實訓台麵板上繪有的彩色噴繪原理圖，4mm鋁塑板直接噴繪彩色原理圖（UV平板噴繪原理麵板質保多年不變色），學員可直觀對照原理電路圖和係統實物，認識和分析各控製係統的工作原理。

8、實訓台加裝蓄電池的電源總開關、轉動部件防護罩等安全保護裝置。

9、實訓台底座部分采用鋼性結構焊接，麵板櫃衝壓成形，麵板櫃與底座可分離，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。

四、東風EQ1118G全車電器實訓台,東風EQ1118G全車電器實訓設備,東風EQ1118G全車電器實訓裝置技術參數：

1、設備外形：2080×650×1800mm (長×寬×高)

2、動力電源：220V交流電壓；

3、工作電壓：24V直流電壓；

4、工作溫度：-50℃～50℃；

5、蓄電池：60AH/24V

五、東風EQ1118G全車電器實訓台,東風EQ1118G全車電器實訓設備,東風EQ1118G全車電器實訓裝置基本配置：(每台)

序號	名稱	規格型號	單位	數量
1	示教板麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關	全新	個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	刹車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束	茂育配套	套	1
16	雨刮總成	原車	套	1
17	雨刮控製繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	台	1
24	發電機總成	原車	台	1
25	三相異步電動機	YT 100L1-4	台	1
26	蓄電池	全新	台	1
27	保險絲盒	全新	個	2
28	電源總開關	50A	個	1
29	移動台架(帶自鎖腳輪裝置)	2080×700×1800mm(長×寬×高)	台	1
30	故障模擬與排除裝置	红桃视频app配套	套	1
31	教師手冊	红桃视频app配套	套	1
32	合格證與保修卡	红桃视频app配套	套	1
