輪式裝載機全車電器實訓台,輪式裝載機全車電器實訓設備

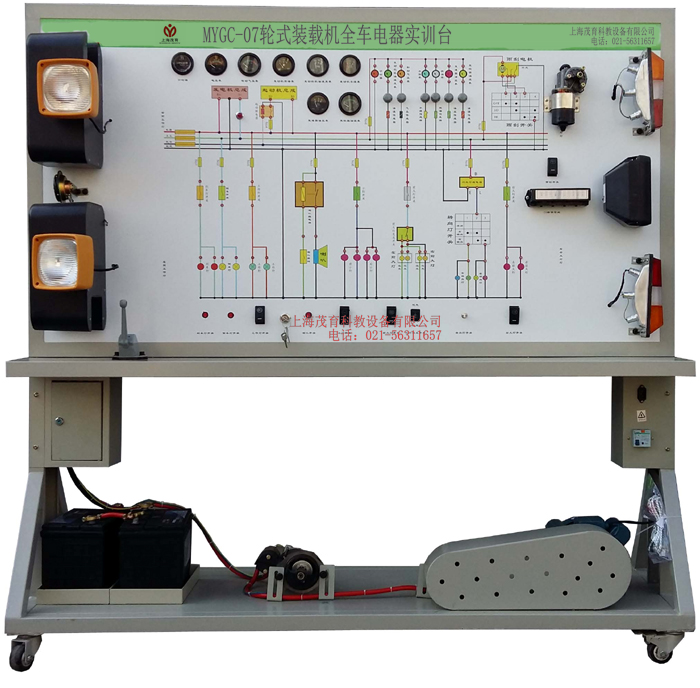

輪式裝載機全車電器實訓台,輪式裝載機全車電器實訓設備,輪式裝載機全車電器實訓裝置采用ZC50輪式裝載機整車電器實物為基礎，充分展示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的組成結構和工作過程。

適用於學校對整車電器理論和維修實訓的教學需要。

二、輪式裝載機全車電器實訓台,輪式裝載機全車電器實訓設備,輪式裝載機全車電器實訓裝置功能特點：

1、真實可運行的整車電器係統，充分展示整車電器係統的組成結構。

接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的工作過程。

2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析整車電器各係統的工作原理。

3、麵板上安裝有檢測端子，可直接在麵板上檢測整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

4、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置。

三、輪式裝載機全車電器實訓台,輪式裝載機全車電器實訓設備,輪式裝載機全車電器實訓裝置技術規格：

1、外形尺寸（約）：1740×650×1700mm(長×寬×高)

2、動力電源：三相四線(或三相五線)380V±10% 50Hz

3、工作電壓：直流24V

4、工作溫度：-40℃～+50℃

5、三相異步電動機

型號：YT 100L1-4

電壓：AC 220V/380V

功率：2.2KW

轉速：1420r/min

6、顏色：7032

7、鋼管：40*40*3mm

8、機櫃：1.5mm冷板衝壓成形，背麵設置維修門；

9、移動腳輪：100*60mm

四、輪式裝載機全車電器實訓台,輪式裝載機全車電器實訓設備,輪式裝載機全車電器實訓裝置基本配置：(每台)

序號	名稱	規格型號	單位	數量
1	麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關	配套	個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	牌照燈	原車	套	1
11	燈光開關	原車	套	1
12	刹車燈開關	原車	套	1
13	倒車燈開關	原車	套	1
14	危險燈開關	原車	套	1
15	線束	配套	套	1
16	雨刮總成	原車	套	1
17	雨刮控製繼電器	原車	個	1
18	噴水電機	原車	套	1
19	噴水壺	原車	套	1
20	喇叭	原車	個	2
21	喇叭繼電器	原車	個	1
22	霧燈繼電器	原車	個	1
23	起動機總成	原車	台	1
24	發電機總成	原車	台	1
25	三相異步電動機	YT 100L1-4	台	1
26	蓄電池	配套	台	2
27	保險絲盒	配套	個	1
28	電源總開關	50A	個	1
29	移動台架(帶自鎖腳輪裝置)	1740×650×1700mm	台	1
30	故障模擬與排除裝置	茂育配套	套	1
31	教師手冊	红桃视频app配套	套	1
32	合格證與保修卡	红桃视频app配套	套	1

輪式裝載機全車電器實訓台,輪式裝載機全車電器實訓設備
