康明斯發動機故障診斷與排除實驗台,部隊.軍（jun1）校實訓設備
2022-08-05 08:30

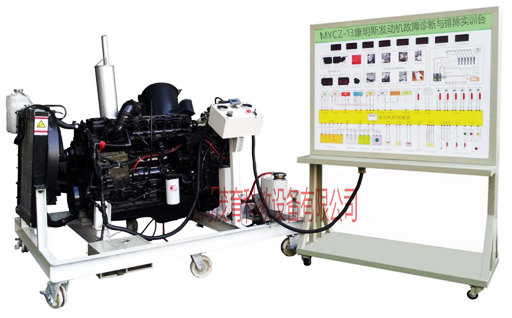

康明斯發動機故障診斷與排除實驗台,部隊.軍校實訓設備,康明斯發動機故障診斷與排除實驗裝置是配合大中院校、部隊、汽修等專業的汽車培訓技能之用，該設備采用康明斯發動機柴油發動機總成及運行附件的固定台架和運行檢測控製麵板台架兩部分組成。發動機可進行起動、加速、減速等正常工況的實踐操作，真實展示電控汽油發動機的組成結構和工作過程。通過發動機拆裝翻轉台的實訓，可清楚了解內部的結構與功能，便於學生較快地掌握發動機的構造和原理，提高學生對發動機的初步認識，使學生起到更直觀更深入的教學目的，是各汽車學校對發動機理論和維修實訓的理想的教學設備。本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。
1、真實可運行的電控柴油發動機(加速/減速/怠速工況正常），充分展示電控柴油發動機的組成結構和工作過程。
2、實訓台麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和電控柴油發動機實物，認識和分析控製係統的工作原理。
3、實訓台麵板上安裝有檢測端子、可直接在麵板上檢測各傳感器、執行器、發動機控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
4、實訓台麵板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控係統故障指示燈等參數變化。
5、實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控係統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6、實訓台配備有油門控製裝置，可方便對發動機加速減速。
7、實訓台配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8、設備檢測麵板正前方底座上配有40cm的鋼製台麵，方便放置資料、檢測儀器等。
9、實訓台底座采用鋼結構焊接，表麵采用噴塗工藝處理，正前方/兩側焊接圓形護手杆，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
1、外形尺寸：1240×600×1600mm(長×寬×高),1650×1300×1500mm(長×寬×高)
2、工作電源：直流12V
3、燃油標號：依發動機型號
4、油箱容積：10L
5、工作溫度：-40℃～+50℃
6、鋼管：40*40*3mm
7、麵板機櫃：1.5mm冷板衝壓成形，
8、移動腳輪：150*100mm
四、康明斯發動機故障診斷與排除實驗台,部隊.軍校實訓設備,康明斯發動機故障診斷與排除實驗裝置基本配置：(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板帶麵板櫃 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 發動機控製電腦(ECU) | 红桃视频app | 台 | 1 |
| 4 | 診斷座 | 红桃视频app | 個 | 1 |
| 5 | 點火開關 | 红桃视频app | 個 | 1 |
| 6 | 電控柴油發動機總成 | 康明斯發動機 | 套 | 1 |
| 7 | 燃油箱 | 10L | 個 | 1 |
| 8 | 油門控製裝置 | 红桃视频app | 套 | 1 |
| 9 | 進、排氣管 | 红桃视频app | 套 | 1 |
| 10 | 水箱(含保護罩) | 茂育 | 套 | 1 |
| 11 | 冷卻電子風扇 | 12V，80W | 個 | 2 |
| 12 | 空氣濾清器及進氣管 | 原車 | 套 | 1 |
| 13 | 蓄電池 | 12V 80Ah | 台 | 1 |
| 14 | 繼電器 | 含：主繼電器、起動繼電器、冷卻風扇繼電器、預熱繼電器等 | 套 | 1 |
| 15 | 保險絲盒 | 红桃视频app | 個 | 1 |
| 16 | 電源總開關 | 50A | 個 | 1 |
| 17 |
移動台架 (帶自鎖腳輪裝置) |
1240×600×1600mm(長×寬×高),1650×1300×1500mm | 台 | 1 |
| 18 | 故障模擬與排除裝置 | 红桃视频app | 套 | 1 |
| 19 | 設備教師手冊 | 茂育 | 套 | 1 |
| 20 | 設備合格證、保修卡 | 红桃视频app | 套 | 1 |
