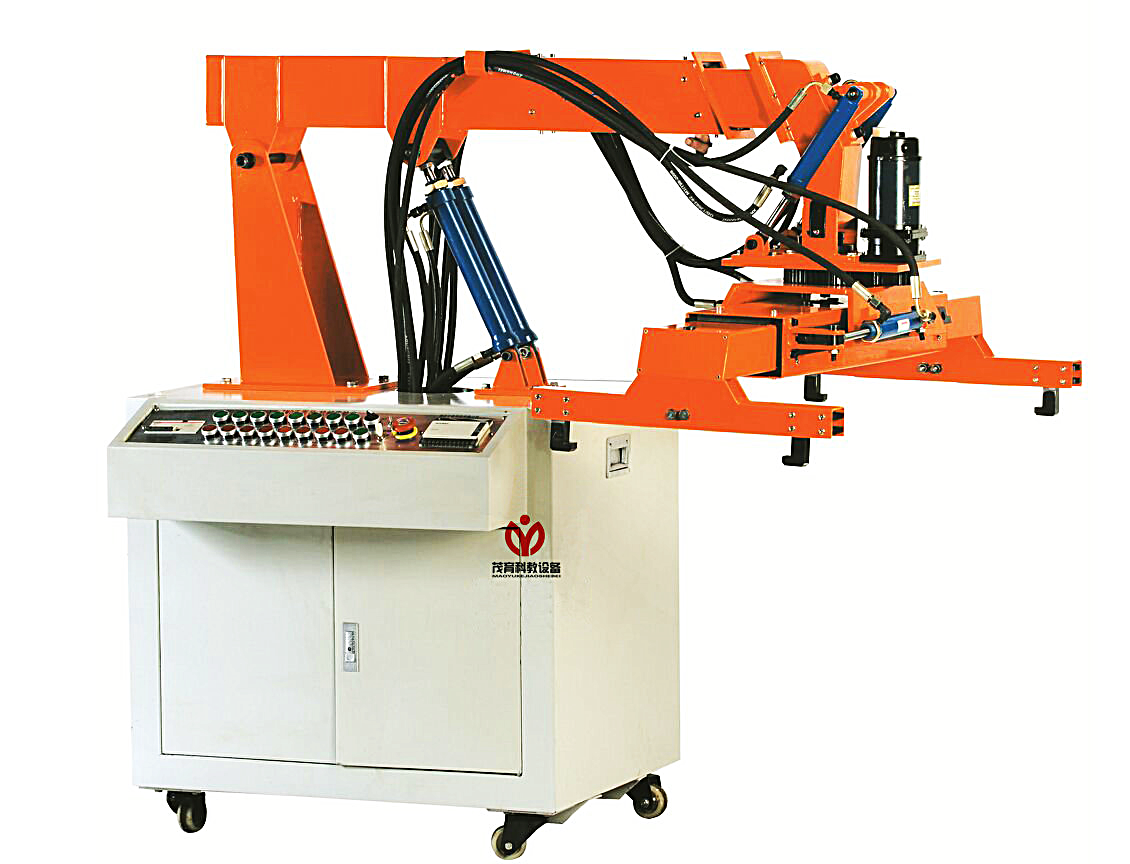

液壓正麵吊機械實訓台,液壓正麵吊機械實訓裝置
2022-08-05 09:00
液壓正麵吊機械實訓台,液壓正麵吊機械實訓裝置,液壓正麵吊機械實訓設備是配合大中院校、部隊工程機械專業的培訓技能之用，該設備選用液壓傳動各元部件結構及工作原理觀摩、拆裝實驗裝，展示係統的結構與原理；適用工程專業各類型實訓與考核。
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控製實驗。
3、PLC軟件仿真演示及控製實驗。
4、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。
5、電液比例係統障礙檢測實驗。
二、液壓正麵吊機械實訓台,液壓正麵吊機械實訓裝置,液壓正麵吊機械實訓設備實驗內容：
1、正麵吊機械演示控製實驗
1）抓舉作業，抓舉橫梁根據集裝箱的長度定位；
2）提升作業，主臂和伸縮臂複合進行工作實驗；
3）回轉作業，抓舉橫梁提升同時平台回轉；（配馬達旋轉平台）
4）障礙作業，主臂和伸縮臂複合工作時伸縮臂頂端伺服缸或抓舉橫梁四角分布的四個障礙探測缸遇到障礙時，給主係統以停止或下降指令（選配）；
5）返回，平台回轉、主臂和伸縮臂配合回到初始位置。
2、可編程序控製器（PLC）電氣控製實驗：機-電-液一體控製實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控製中的應用以及控製方案的優化。
三、液壓正麵吊機械實訓台,液壓正麵吊機械實訓裝置,液壓正麵吊機械實訓設備性能與特點：
1、實驗台采用冷軋鋼板（並經過噴塑、防腐處理）製作，台式結構，控製操作於一體。
2、電氣操作控製為下置式，液壓站放置於液壓台主櫃內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、正麵吊機械按實物比例縮小的全金屬結構，實驗時啟動液壓係統根據實驗要求模以操作機械進行工作。
4、正麵吊機械是按實物的結構與縮小比例製作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控製采用手動控製和自動控製兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控製采用直流24V電源，並帶有過壓保護，防止誤操作損壞設備。
四、液壓正麵吊機械實訓台,液壓正麵吊機械實訓裝置,液壓正麵吊機械實訓設備主要技術參數：
1、電機型號：M3P4H523 功率：2.2KW 轉速：1420r/min
2、油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
3、外形尺寸：1550×650×1800mm
