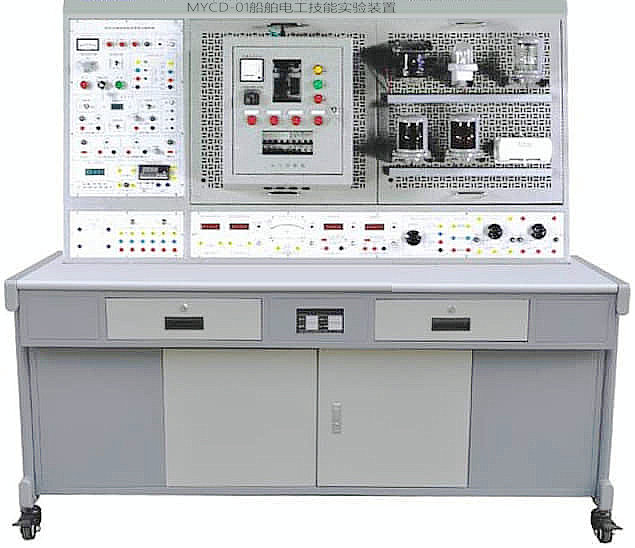

船舶電工技能實驗裝置,船舶電工技能實驗設備

船舶電工技能實驗裝置,船舶電工技能實驗設備,船舶電工技能實驗台是職業技能鑒定規範（考核大綱）中對船舶電工的技能要求研製的；裝置注重對知識點和技能的培訓考核，可作為職業院校船舶類相關專業的實訓教學設備。

二、船舶電工技能實驗裝置,船舶電工技能實驗設備,船舶電工技能實驗台功能特點：

1、采用實訓台和組件相結合的形式，靈活和方便，可完成初、中級要求的全部技能培訓和考核

2、電源、儀表、控製器件、控製線路等功能模塊結構清晰、功能明確、操作維護方便

3、提供多樣式的典型船舶電氣線路，學生可自已動手操作，完成典型的電氣控製線路的布線、安裝與調試，通過訓練有效提高學生的動手操作技能與調試分析能力

三、船舶電工技能實驗裝置,船舶電工技能實驗設備,船舶電工技能實驗台技術性能：

1、輸入電壓：三相四線～380V±10% 50Hz

2、工作環境溫度範圍為：-5℃～+40℃ 相對濕度＜85%（25℃）

3、裝置容量：＜3kVA

四、船舶電工技能實驗裝置,船舶電工技能實驗設備,船舶電工技能實驗台配備：

（一）電源控製台

1、交流電源：提供三相～380V、單相～220V固定輸出的交流主電源，通過一台變壓器隔離提供220V、110V、24V的船舶常用交流控製電源，電源輸出具有過流及短路保護功能，帶儀表指示。

2、直流電源：提供24V及220V的直流電源，輸出具有短路保護功能，帶儀表指示。

3、儀表：提供交流電壓表、交流電流表，直流電壓表、直流電流表、頻率表等。

（二）單元電路：

提供照明配電設備控製係統、照明燈具及其電路、報警及呼叫控製係統、啟動器類控製係統電氣線路、錨機和係纜設備電氣線路；各元器件分別裝在不同的掛板上，結構清晰直觀，方便實訓。

（三）實訓桌：

實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，分別用於放置工具及資料等。桌麵用於安裝電源控製屏並提供一個寬敞舒適的工作台麵。實訓桌還設有四個萬向輪和四個固定調節機構，便於移動和固定。

五、船舶電工技能實驗裝置,船舶電工技能實驗設備,船舶電工技能實驗台實訓項目：

1、照明配電設備控製係統電氣線路：

（1）照明配電箱係統

（2）正常照明係統

（3）應急照明係統

（4）低壓照明係統

2、照明燈具及其電路：

（1）熒光燈具及電路

（2）白熾燈具及電路

（3）防爆燈具及電路

（4）一燈雙控典型電路

3、報警及呼叫控製係統電氣線路：
