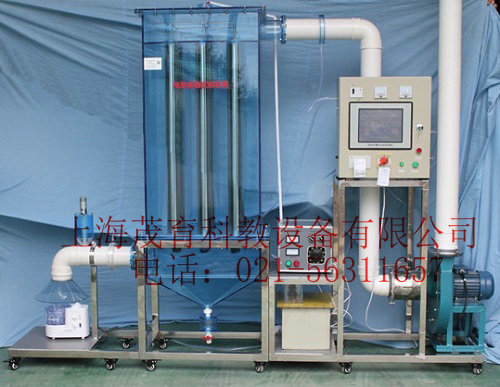

數據采集電除霧器實驗裝置,數據采集電除霧器實驗設備
2022-08-08 10:34
電除塵器的除塵原理是使含塵氣體的粉塵微粒，在高壓靜電場中荷電，荷電塵粒在電場的作用下，趨向集塵極，帶負電荷的塵粒與集塵極接觸後粘附於集塵極表麵上，為數很少帶電荷塵粒沉積在截麵很小的放電極上。然後借助於振打裝置使集塵極抖動，將塵粒振脫而落到除塵器的集灰鬥內，達到收塵目的。板式電除塵器模型具有較高的除塵效率，適於教學使用，易於操作，方便演示。其特點：該除塵器氣流均布；殼體結構、振打消灰簡單；處理煙塵顆粒範圍廣；對煙塵的含塵濃度適應性好；壓力損失小；能耗低；耐高溫及腐蝕；捕集效率高；容易自動化控製；運行費用低；維護管理方便。
二、數據采集電除霧器實驗裝置,數據采集電除霧器實驗設備,數據采集電除霧器實驗台主要技術參數及指標：
1、環境溫度：5℃～40℃
2電場電壓：0～30KV、
3、處理氣量：50-250m3/h
4、除霧效率約：90％、
5、電暈極有效驅進速度：10cm/s、
6、電場斷麵風速：0。8-1m/s、
7、通道數：6個、
8、壓力降：<200Pa，
9、霧化氣體含水量：<50g/ m3、
10、電除霧器外形尺寸：長600mm×寬500mm×高1200mm、
11、裝置外形尺寸：長2200mm寬500mm高1700mm、
12、工作電源：AC220V±10%、50Hz，單相三線製，功率2000W；安全保護：具有接地保護、漏電保護、過流保護；
13、電源線路及控製線的安裝：須使用環保阻燃電氣配線槽，規範整理符合國家標準，具有絕緣等特點，布線整齊，安裝可靠，便於查找、維修和調換線路；
1、在線進、出粉塵濃度檢測係統（日本進口傳感器）2套：4-20MA輸出、測量範圍0-2000PPM,分辨率1PPM、測量範圍0-2000PPM,分辨率1PPM；
2、在線風壓、風量及風速檢測係統1套：壓力傳感器1套：316L不鏽鋼殼體，遠傳顯示，量程0-10Kpa、輸出4-20MA；風量、風速測量精度：±1%；
3、風管內在線溫度、濕度檢測係統1套：遠傳顯示、溫度量程-40-100℃、濕度量程0-100RH%、輸出4-20MA（4線製）、供電9-36VDC；
4、采用10.4寸彩色液晶觸摸屏、微型打印機1套：熱敏打印、打印速度50mm/s（MAX）、分辨率8點/mm和384點/行、有效打印寬帶48mm；
5、計算機通訊接口、實時記錄曆史數據和實時曲線、數據處理軟件：
6、電除霧器1套：透明有機玻璃材質、厚度10mm，含包括附件：集塵極6隻、放電極6隻、排水槽1套、
7、高壓電霧發生器1套：含變壓器1台、能顯示電壓和電流，紋波小、儲能低和高穩定度、高可靠性，負載端短路時電源具有自動斷電複位輸出電壓清零功能，能更好的保護人生安全和增加設備使用壽命；
8、超聲波霧化器1台、
9、氣塵靜態混合器1套：采用箱式靜態混合器；
10、人工監測進出口2組、測壓點2組、透明測壓軟管1批；
11、有機玻璃粉塵自動加料裝置1套、有機玻璃卸除灰塵裝置1套；
12、離心通風機1台：(電壓：220V、功率1.1Kw、轉速2900r/min)、
13、變頻器1套：控製風機轉矩調節風量大小；
14、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、帶燈自鎖按鈕開關、
15、 Ø 110連接管路及控製球閥
16、不鏽鋼框架實驗台（38mm×38mm不鏽鋼方管、配腳輪均（jun1）為萬向輪帶禁錮腳）等組成。
