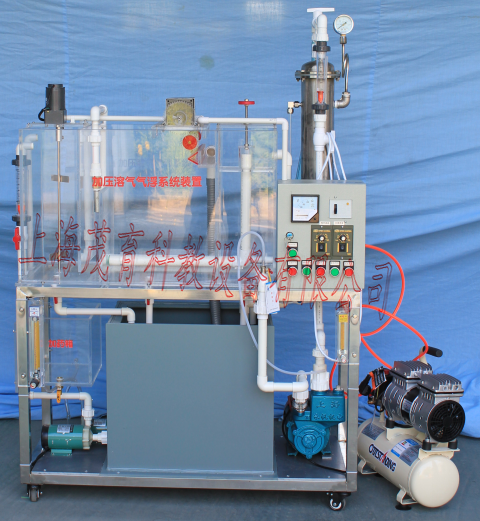

平流式加壓氣浮實驗裝置,平流式加壓氣浮實驗設備
2022-08-09 07:57
氣浮實驗是研究比重近於1或小於1的懸浮顆粒與氣泡粘附上升。
通過本實驗，希望達到下述目的：
1、進一步了解和掌握氣浮淨水方法的原理及工藝流程；
2、掌握氣浮法設計參數“氣-固比”及“釋氣量”的測定方法及整個實驗的操作技術。
二、平流式加壓氣浮實驗裝置,平流式加壓氣浮實驗設備,平流式加壓氣浮實驗台主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量0.3m3/h，
3、處理效率：懸浮物去除率達95%以上。
4、溶氣係統：溶氣壓力0.3~0.5MPa，
5、氣泡顆粒大小直徑為20-30μm ，
6、含氣體積比≥3%，
7、釋氣量與飽和值比＞0.9。
8、回流比30%
9、溶氣罐參數為；Ø100×800mm、304不鏽鋼材質、工作壓力0.3-0.5Mpa（可調）、容積13L；
10、設計進、出水、濁度等：
進水: 濁度：50°～100° 出水：5°～15°
進水: 顆粒雜質：20～80mg/L 出水：2～8 mg/L
進水: pH 6～9 出水：6～9
11、裝置外形尺寸：長×寬=1200mm×400mm×1700mm、
12、工作電源：AC220V±10%、50Hz，單相三線製，功率1800W，安全保護：具有接地保護、漏電保護、過流保護；
三、平流式加壓氣浮實驗裝置,平流式加壓氣浮實驗設備,平流式加壓氣浮實驗台主要配置：
1、平流式氣浮池：透明有機玻璃材質、厚度10mm，包含絮凝反應室、氣浮反應室、泥水分離室。
2、電機刮渣係統裝置1套（功率25W、轉速150rpm）、304不鏽鋼攪拌槳1套。
3、防腐蝕進水泵1台（額定流量0.6m3/h，揚程5m, 功率20W）、
4、自吸式氣液混合泵1台：流量1m3/h、揚程40m、轉速2900r/min、功率0.9KW。
5、空氣壓縮機1台（電源 220V、功率550W、排氣量36L/min，壓力0.4-0.8MPa；氣量容積30L）、
6、304不鏽鋼溶氣罐1套、Ø100×800mm、工作壓力0.3-0.5Mpa（可調）、容積13L；
7、銅製溶氣釋放器1隻、壓力表1隻、安全閥1隻。
8、轉子流量計1隻、（量程60-600L/H），
9、氣體流量1個（量程30~300L/h）。
10、進溶氣罐水流量計1隻、（量程100~1000L/h）
11、加藥流量計（量程0.25~2.5L/H），
12、帶攪拌裝置加藥罐1套（有機玻璃材質）、小型加藥泵1台。
13、水量移位器1套、
14、原水箱配電機攪拌1台、304不鏽鋼攪拌槳1套；（功率25W、轉速150rpm）、
15、原水箱和清水箱1隻：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排淨。
16、實驗台麵（10mm厚PP白色板）、
17、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
18、配套PPR連接管道和閥門。
19、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、平流式加壓氣浮實驗裝置,平流式加壓氣浮實驗設備,平流式加壓氣浮實驗台教學軟件組成資源：(虛擬實訓係統)
3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫。
