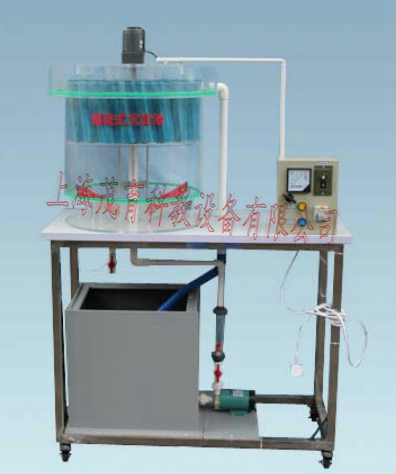

幅流式斜管沉澱池實驗裝置,幅流式斜管沉澱池實驗設備
2022-08-20 07:36
該池適用於生物處理後的工業廢水、生活汙水及隻加藥沉澱的汙水中的絮體汙泥的沉澱。由於汙泥的沉降並非自由沉降，利用淺池理論來解釋沉澱池中斜管的作用，無論理論上和實踐上都是不妥當的。事實上斜管在此的作用是改善沉澱池中布水的均勻性。該池一般是圓形的，也有正方形的，廢水用泵打入池子，從中心管上的孔口流入，水從下麵斜管部均勻的沿輻射方向流向池子四周。澄清後的廢水，從設在池壁頂端的堰口溢出，通過出水槽，流出池外。
圓形輻流式沉澱池一般采用機械刮泥，泥從中央排出。
二、幅流式斜管沉澱池實驗裝置,幅流式斜管沉澱池實驗設備,幅流式斜管沉澱池實驗台主要技術指標及參數：
1、環境溫度：0.5～40℃
2、處理水量：0.26～0.52m3/h
3、表麵負荷：2～3.6 m3/h•m2
4、沉澱時間：1.5～2h
5、池底用機械刮泥，轉速為1～2轉/min
6、中央汙泥鬥的坡度為0.05左右
7、電機采用可逆電機：1～2r/min
8、流量計算：0.7854×0.62＝0.282m2 0.282×2m3＝0.56 m3/h 0.282×3.6m3＝1.02 m3/h
9、外形尺寸：沉澱池φ400mm×500mm、
10、裝置外形尺寸：700mm×500mm×1400mm
11、工作電源：AC220V±10%、50Hz，單相三線製，功率300W，安全保護：具有接地保護、漏電保護、過流保護、
三、幅流式斜管沉澱池實驗裝置,幅流式斜管沉澱池實驗設備,幅流式斜管沉澱池實驗台主要配置：
1、原水箱1隻：白色PP板材質、厚度10mm，300×300×400mm、底板上安裝有放空閥，方便將水排淨；
2、清水箱1隻：白色PP板材質、厚度10mm，200×300×400mm，底板上安裝有放空閥，方便將水排淨；
3、配原水箱攪拌電機1台、304不鏽鋼攪拌槳1套；（功率15W、轉速120rpm）、（含調速器1隻）
4、輻流式沉澱池1套，透明有機玻璃材質、壁厚8mm，Ø350×500mm、含池體、進水管、中心進水導流管1套、出水堰、出水槽、出水管、機械刮泥機1套、泥鬥、放空管；
5、防腐蝕提升磁力水泵1台、流量：16～19（L/min)、揚程：2.7～3.4（m）功率20W；
6、攪拌電機1台、304不鏽鋼攪拌槳1套；（功率25W、轉速120rpm）、（含調速器1隻）
7、流量測量與調節：進水轉子流量計1隻：量程60~600L/h；
8、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
9、配套UPVC連接管道和閥門（中財品牌）。
10、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
四、幅流式斜管沉澱池實驗裝置,幅流式斜管沉澱池實驗設備,幅流式斜管沉澱池實驗台教學資源組成：(虛擬實訓係統)
3D軟件界麵並有工具欄項目內容：
1、3D仿真演示軟件與設備使用內容完全一致；
2、3D仿真軟件屏幕大小尺寸可以編程；
3、整套軟件與設備實驗過程流程動畫。
