虹吸濾池實驗裝置,虹吸濾池實驗設備,虹吸濾池實驗台
2022-08-23 08:32
給水處理構築物動態模型實驗的目的是配合給水處理所講授的相關內容，直觀了解構築物型式、內部構造、水在構築物內的流動軌跡，加深對所學內容的理解。
通過本實驗，希望達到下述目的：
1、了解並掌握虹吸濾池的組成、操作使用方法；
2、通過實驗加深對虹吸濾池工作原理的理解。
二、虹吸濾池實驗裝置,虹吸濾池實驗設備,虹吸濾池實驗台實驗原理：

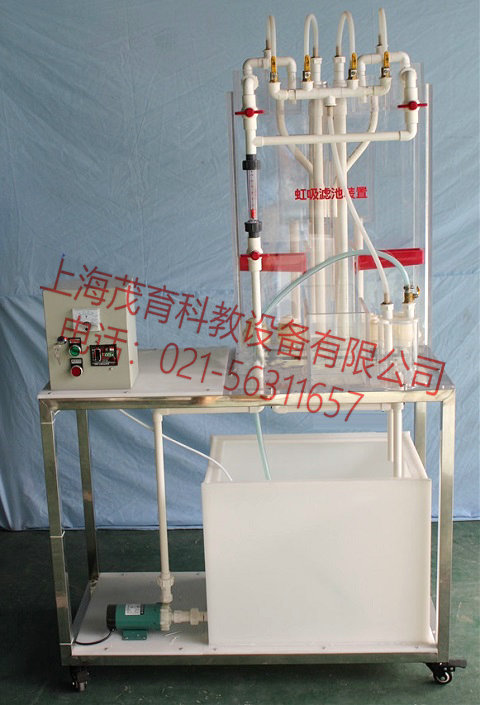

虹吸濾池是采用真空係統來控製進水虹吸管、排水虹吸管工作，並采用小阻力配水係統的一種濾池。虹吸濾池實驗裝置見圖3-23所示。因完全采用虹吸真空原理，省去了各種閥門，隻在真空係統中設置小閥門即可完成濾池的全部操作過程。虹吸濾池是由若幹個單格濾池構成為一組，濾池底部的清水區和配水係統彼此相同，可以利用其它濾格的濾後水來衝洗本格的濾層。濾池的配水係統是小阻力型，故不須設專用反衝洗水泵。
三、虹吸濾池實驗裝置,虹吸濾池實驗設備,虹吸濾池實驗台主要技術指標及參數：
1、環境溫度：1℃～40℃
2、過濾水量：0.7～1.2m3/h、
3、設計進水濁度：10～20°
4、設計出水濁度：1～5°
5、過濾濾速：8～10m/h
6、衝洗水量（一格）：3.45m3/h（反衝10min）
7、池麵積：0.2×0.32＝0.064m2
8、反衝洗水量：0.064m2×15L/s•m2＝3.45m3/h
9、Q＝W•V 0.064m2×8m/h＝0.51m3/h×6＝3m3/h
0.064m2×10m/h＝0.64m3/h×6＝3.84m3/h
10、裝置外形尺寸：800m×470m×1600mm、
11、工作電源：AC220V±10%、50Hz，單相三線製，功率300W，安全保護：具有接地保護、漏電保護、過流保護、
1、虹吸濾池：透明有機玻璃材質、厚度10mm，包含池體、小阻力配水係統、濾料層、進水虹吸管、進水槽、進水堰、集水槽、出水堰、
2、真空泵1台（RS-1型、抽氣速：25L/min、功率120W)、衝洗虹吸管、衝洗排水槽、真空係統、衝洗虹吸管等；
3、原水箱和清水箱1隻：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排淨；
4、原水箱配電機攪拌1台、304不鏽鋼攪拌槳1套；（功率25W、轉速90rpm）、
5、防腐蝕提升進水泵1台：流量：27～32（L/min)、揚程：3.1～4.3（m）、
6、流量測量與調節：轉子流量計，汙水流量1個（量程60-600L/H）
7、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
8、配套UPVC連接管道和閥門（中財品牌）。
9、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
