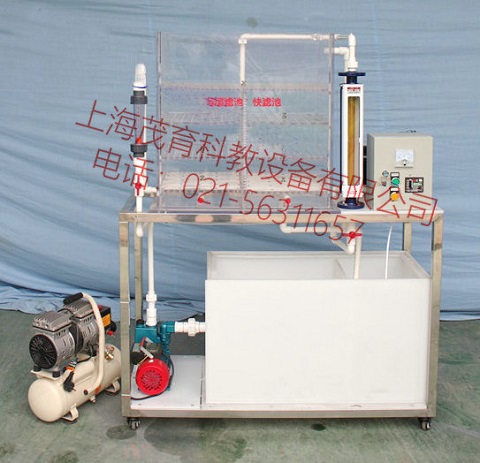

多層濾料快濾池實驗設備,多層濾料快濾池實驗裝置
2022-08-23 10:31
多層濾料濾池是利用多層比重不同的濾料而工作的快濾池。構造與快濾池相同/。濾料分上下多層直接接觸。上層濾料比重較輕，厚80 -10 mm （塑料球、活性炭等），在其下鋪設下層大顆粒濾料 厚80 -10 mm （陶粒、石英砂等），截留主要汙染物，下層砂截留剩餘汙染物。濾池截汙能力比一般快濾池可提高2-2.5倍。由於上層濾料較輕，衝洗後可自動分層。設計濾速為1m/h，衝洗強度為2-5 m/h，衝洗時間6-7min、該濾池采用三段式氣水反衝洗，第一階段：單氣反衝洗， 第二階段：氣水同時反衝洗、第三階段：單水反衝洗。
這套自來水廠的工藝流程，它的理論技術研究，使學生達到以下目的：
1、了解水廠的工藝流程、技術設計參數；
2、加深對該水廠實驗基本概念的理解。
二、多層濾料快濾池實驗設備,多層濾料快濾池實驗裝置,多層濾料快濾池實驗台主要技術指標及參數：
1、環境溫度：5℃～40℃
2、處理水量：0.3～5m3/h
3、濾速：8～l0m/h；
4、反衝洗強度：12～15L/s；
5、反衝洗時間：6～7min；
6、有機玻璃濾料濾池尺寸：500 mm×350mm×600mm
7、裝置外形總尺寸：900mm×400 mm×1400mm
8、工作電源：AC220V±10%、50Hz，單相三線製，功率370W，安全保護：具有接地保護、漏電保護、過流保護、
1、多層快濾池：透明有機玻璃材質、厚度10mm，濾池分為4格，含大阻力配水係統、承托層、濾料、進出水管道和閥門，反衝洗進出水管道和閥門等；
2、原水箱和清水箱1隻：白色PP板、厚度10mm，底板上安裝有放空閥，方便將水排淨；
3、配原水箱電機攪拌1台、304不鏽鋼攪拌槳1套；（功率15W、轉速80rpm）、
4、防腐蝕自吸式離心泵1台、流量1m3/h、揚程15m、轉速2900r/min、功率0.37KW。、
5、空氣壓縮機1台（電源 220V 、功率550W、排氣量36L/min，氣量容積8L）、
6、流量測量與調節：汙水流量計1個（量程60-600L/H），氣體流量1個（量程400~4000L/h）；
7、進水管：DN15mm：反衝洗管：DN25mm；
8、陶粒1批、石英砂1批、多麵空心球1批、活性炭1批；
9、電源控製係統：雙麵亞光密紋噴塑電控箱1隻、漏電保護器、電壓表、帶鎖按鈕開關、線管等組成，
10、配套UPVC連接管道和閥門（中財品牌）。
11、不鏽鋼框架實驗台（30mm×30mm不鏽鋼方管、配腳輪為萬向輪帶禁錮腳）等組成。
