拖拉機自動變速箱實訓台,拖拉機自動變速箱實訓設備
2022-08-24 09:43

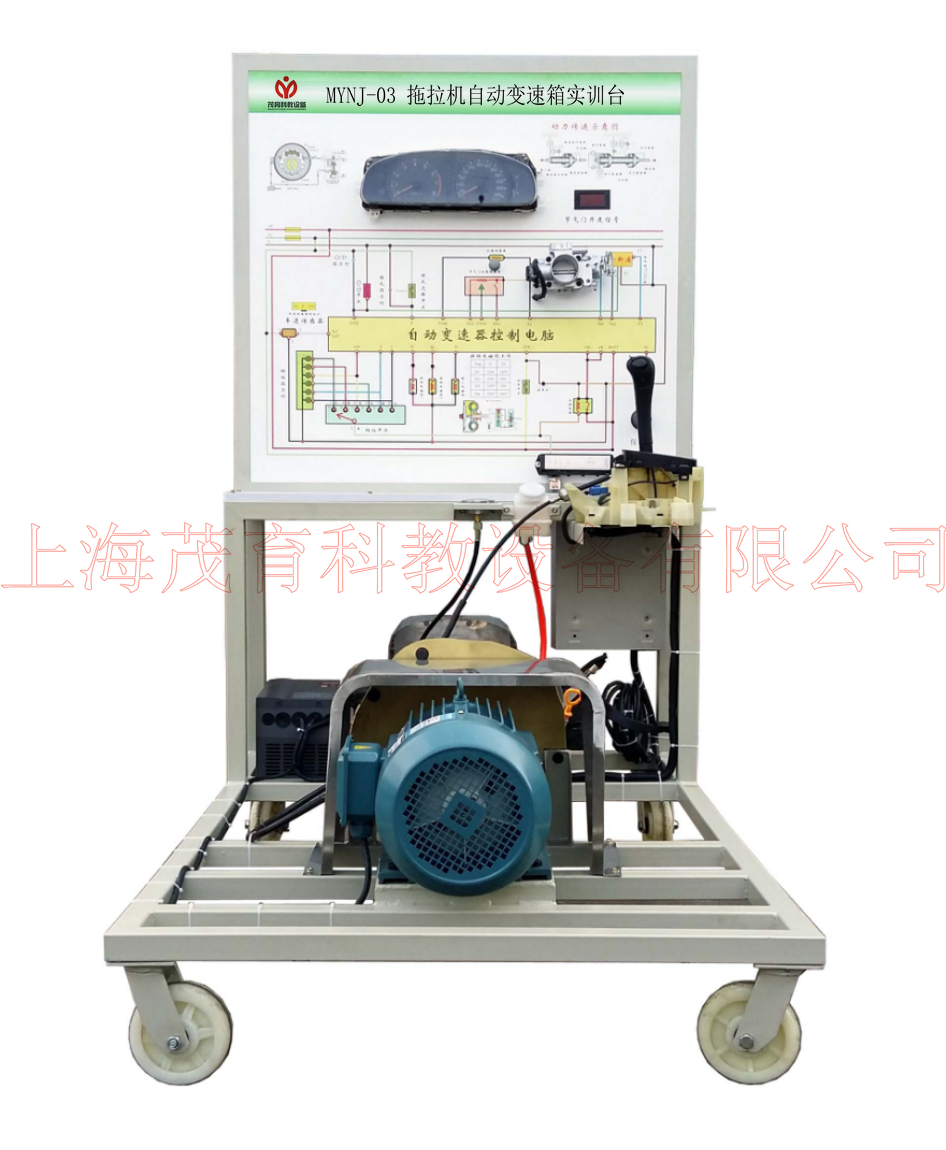

該設備采用翻新ZFT7336型拖拉機 電控自動變速器總成為基礎，可調速三相異步電動機做動力源，對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示拖拉機電控自動變速器組成結構和工作過程。
適用於各類型學校對拖拉機自動變速器理論和維修實訓的教學需要。
1.真實可運行的拖拉機電控自動變速器、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示自動變速器的組成結構和工作過程。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的衝擊，可通過變頻器設定進行加速/減速。
4.實訓台麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的UV平板噴繪彩色電路圖；學員可直觀對照電路圖和實物，認識和分析自動變速器控製係統的工作原理。
5.實訓台麵板上安裝有檢測端子，可直接在麵板上檢測各傳感器、執行器、控製單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
6.實訓台麵板上安裝有儀表、壓力表、可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。
7.實訓台安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機自動變速器電控係統進行讀取故障碼、清除故障碼等自診斷功能。
8.實訓台麵板上安裝有自動變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
9.實訓台配備有電機防護罩、輸出軸防護罩等安全保護裝置
10.設備麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；底座采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、拖拉機自動變速箱實訓台,拖拉機自動變速箱實訓設備,拖拉機自動變速箱實訓裝置技術規格：
1、外形尺寸：約1600×900×1700mm(長×寬×高)
2、 動力電源：三相四線(或三相五線)380V±10% 50Hz
3、 輸入電源；交流220V/380V
4、工作電源；直流24V
5、工作溫度：-40℃～+50℃
6、顏色：白
7、鋼管：50*50*3mm
8、移動腳輪：200*100mm
9、麵板櫃：1.5mm冷板衝壓成形，背麵設置維修門；
四、拖拉機自動變速箱實訓台,拖拉機自動變速箱實訓設備,拖拉機自動變速箱實訓裝置基本配置：(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 檢測控製麵板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 組合儀表 | 套 | 1 | |
| 3 | 自動變速器控製電腦(ECU) | 台 | 1 | |
| 4 | 診斷座 | 個 | 1 | |
| 5 | 點火開關 | 個 | 1 | |
| 6 | 壓力表 | 0-25kg/cm2 | 個 | 1 |
| 7 | 自動變速器總成 | 套 | 1 | |
| 8 | 節氣門總成 | 套 | 1 | |
| 9 | 曲軸傳感器及信號盤 | 套 | 1 | |
| 10 | 變速器檔杆總成 | 套 | 1 | |
| 11 | 變速器油散熱裝置 | 套 | 1 | |
| 12 | 三相異步電動機 | 380V | 台 | 1 |
| 13 | 變頻器 | 380V | 台 | 1 |
| 14 | 刹車機構裝置 | 套 | 1 | |
| 15 | 移動台架(帶自鎖腳輪裝置) | 1600×900×1700mm(長×寬×高) | 台 | 1 |
| 16 | 故障模擬與故障排除裝置 | 套 | 1 |
