收獲機電器實驗台,收獲機電器實驗設備,收獲機電器實驗裝置

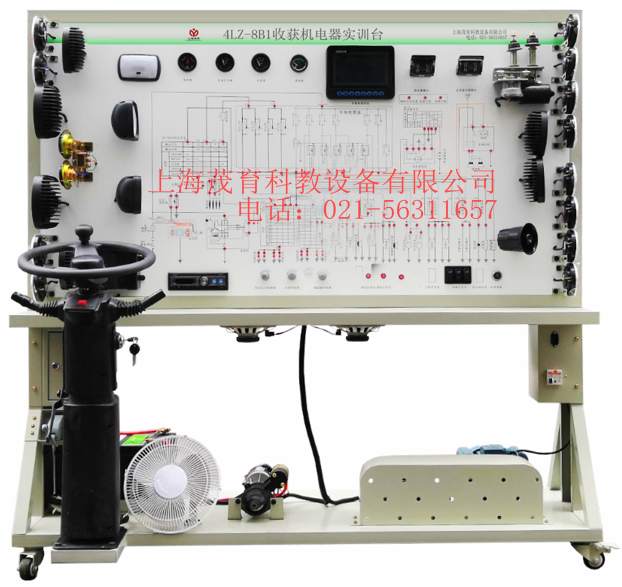

收獲機電器實驗台,收獲機電器實驗設備,收獲機電器實驗裝置以4LZ-8B1收割機整車電器實物為基礎，能夠充分展示儀表係統、燈光係統、雨刮係統、喇叭係統、起動係統和充電係統等電器各係統的組成結構和工作過程。能夠滿足收獲機培訓期間對整車電器理論和維修實訓的教學需要。

一、收獲機電器實驗台,收獲機電器實驗設備,收獲機電器實驗裝置功能特點：

1、真實可運行的整車電器係統，充分展示整車電器係統的組成結構。

接通電源後，操縱示教板上的各種電器開關、按鈕、儀表係統、燈光係統、雨刮係統、喇叭係統、起動係統和充電係統等電器各係統，能夠真實演示其工作過程。

2、設備麵板要耐創擊、耐汙染、防火、防潮，表麵要求噴塗底漆處理；麵板上需要打印有永不褪色的彩色電路圖。

3、麵板上安裝檢測端子，能夠直接在麵板上檢測整車電器各係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。

二、收獲機電器實驗台,收獲機電器實驗設備,收獲機電器實驗裝置技術規格：

1、動力電源：三相四線(或三相五線)380V±10% 50Hz

2、工作電壓：直流24V

3、工作溫度：室溫

4、三相異步電動機

5、外形尺寸:1740*650*1700mm

三、收獲機電器實驗台,收獲機電器實驗設備,收獲機電器實驗裝置基本配置：

序號	名稱	規格型號	單位	數量
1	麵板	裝有各種檢測端子以及彩色電路圖	套	1
2	點火開關	原車	個	1
3	組合儀表	原車	套	1
4	組合開關	原車	套	1
5	左右前大燈總成	原車	套	1
6	左右前霧燈	原車	套	1
7	左右轉向燈	原車	套	1
8	左右轉向邊燈	原車	套	1
9	左右組合尾燈	原車	套	1
10	燈光開關	原車	套	1
11	刹車燈開關	原車	套	1
12	倒車燈開關	原車	套	1
13	危險燈開關	原車	套	1
14	線束	/	套	1
15	雨刮總成	原車	套	1
16	雨刮控製繼電器	原車	個	1
17	喇叭	原車	個	2
18	喇叭繼電器	原車	個	1
19	起動機總成	原車	台	1
20	發電機總成	原車	台	1
21	三相異步電動機	/	台	1
22	蓄電池	/	台	1
23	保險絲盒	/	個	1
24	電源總開關	50A	個	1
26	故障模擬與排除裝置	/	套	1
27	教師手冊	/	套	1
28	合格證與保修卡	/	套	1
29	影像係統	原車	套	1
30	音響係統	原車	套	1
31	電子風扇	原車	套	1

收獲機電器實驗台,收獲機電器實驗設備,收獲機電器實驗裝置
