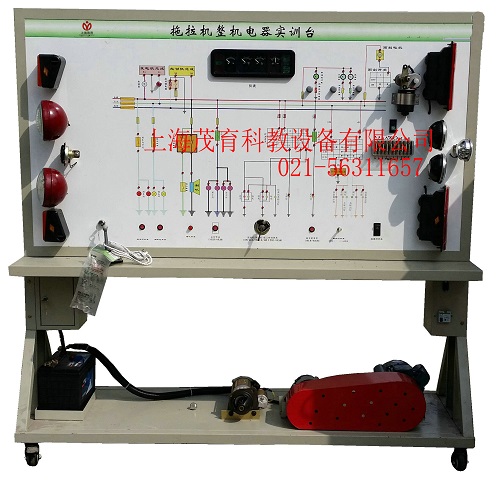

拖拉機整車電器實驗台,拖拉機整車電器實驗設備,拖拉機整車電器實驗裝置采用清拖750P整車電器實物為基礎,充分展示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的組成結構和工作過程,適用於學校對整車電器理論和維修實訓的教學需要。
1、真實可運行的整車電器係統,充分展示整車電器係統的組成結構。
接通電源,操縱示教板上的各種電器開關、按鈕、真實演示儀表係統、燈光係統、雨刮係統、喇叭係統、發動機電器係統、起動係統和充電係統等電器各係統的工作過程。
2、設備麵板采用耐創擊、耐汙染、防火、防潮的高級鋁塑板,表麵經特殊工藝噴塗底漆處理;麵板打印有永不褪色的彩色電路圖;學員可直觀對照電路圖和實物,認識和分析整車電器各係統的工作原理。
3、麵板上安裝有檢測端子,可直接在麵板上檢測整車電器各係統電路元件的電信號,如電阻、電壓、電流、頻率信號等。
4、設備麵板部分采用麵板部分采用1.5mm冷板衝壓成形結構,外形美觀;底架部分采用鋼結構焊接,表麵采用噴塗工藝處理,帶自鎖腳輪裝置。
1、外形尺寸(約):1740×650×1700mm(長×寬×高)
2、動力電源:三相四線(或三相五線)380V±10% 50Hz
3、工作電壓:直流12V
4、工作溫度:-40℃~+50℃
5、三相異步電動機
型 號:YT 100L1-4
電壓:AC 220V/380V
功率:2.2KW
轉速:1420r/min
6、顏色:7032
7、鋼管:40*40*3mm
8、機櫃:1.5mm冷板衝壓成形,背麵設置維修門;
9、移動腳輪:100*60mm
三、拖拉機整車電器實驗台,拖拉機整車電器實驗設備,拖拉機整車電器實驗裝置基本配置:(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | 麵板 | 裝有各種檢測端子以及彩色電路圖 | 套 | 1 |
| 2 | 點火開關 | 個 | 1 | |
| 3 | 組合儀表 | 原車 | 套 | 1 |
| 4 | 組合開關 | 原車 | 套 | 1 |
| 5 | 左右前大燈總成 | 原車 | 套 | 1 |
| 6 | 左右前霧燈 | 原車 | 套 | 1 |
| 7 | 左右轉向燈 | 原車 | 套 | 1 |
| 8 | 左右轉向邊燈 | 原車 | 套 | 1 |
| 9 | 左右組合尾燈 | 原車 | 套 | 1 |
| 10 | 牌照燈 | 原車 | 套 | 1 |
| 11 | 燈光開關 | 原車 | 套 | 1 |
| 12 | 刹車燈開關 | 原車 | 套 | 1 |
| 13 | 倒車燈開關 | 原車 | 套 | 1 |
| 14 | 危險燈開關 | 原車 | 套 | 1 |
| 15 | 線束 | 套 | 1 | |
| 16 | 雨刮總成 | 原車 | 套 | 1 |
| 17 | 雨刮控製繼電器 | 原車 | 個 | 1 |
| 18 | 噴水電機 | 原車 | 套 | 1 |
| 19 | 噴水壺 | 原車 | 套 | 1 |
| 20 | 喇叭 | 原車 | 個 | 2 |
| 21 | 喇叭繼電器 | 原車 | 個 | 1 |
| 22 | 霧燈繼電器 | 原車 | 個 | 1 |
| 23 | 起動機總成 | 原車 | 台 | 1 |
| 24 | 發電機總成 | 原車 | 台 | 1 |
| 25 | 三相異步電動機 | YT 100L1-4 | 台 | 1 |
| 26 | 蓄電池 | 台 | 1 | |
| 27 | 保險絲盒 | 個 | 1 | |
| 28 | 電源總開關 | 50A | 個 | 1 |
| 29 | 移動台架(帶自鎖腳輪裝置) | 1740×650×1700mm(長×寬×高) | 台 | 1 |
| 30 | 故障模擬與排除裝置 | 套 | 1 | |
| 31 | 教師手冊 | 套 | 1 |
