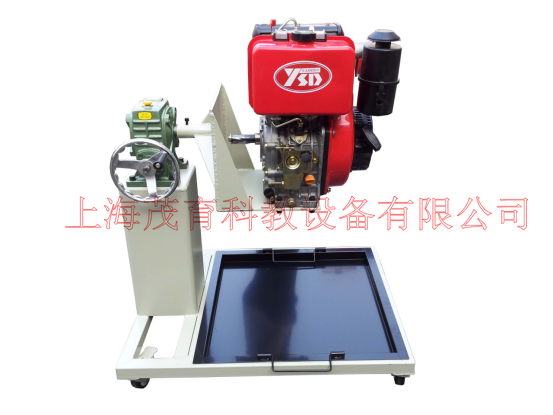

拆裝單缸汽油發動機附翻轉架,拆裝單缸汽油發動機附翻轉架實訓設

一、拆裝單缸汽油發動機附翻轉架,農機工程機械實訓設備,拆裝單缸汽油發動機附翻轉架實訓裝置功能簡介：

1、采用 170風冷單缸汽油發動機總成(易於拆裝)，組裝在專用發動機拆裝翻轉架上。

2、采用減速翻轉機構，可使發動機任意角度旋轉，並能任意位置鎖止，便於學生從不同的角度進行拆卸和裝配。

3、底部放置大麵積接油盤，便於小零件或螺絲的集中存放。

4、拆裝翻轉架采用了高強度的鋼結構焊接，表麵經噴塗工藝處理，底部帶有自鎖腳輪裝置，可移動式，方便教學。

二、拆裝單缸汽油發動機附翻轉架,農機工程機械實訓設備,拆裝單缸汽油發動機附翻轉架實訓裝置技術規格：

設備外形：1000×600×1100mm (長×寬×高)

顏色：7032

鋼管：40*40*3mm

萬向腳輪

前二隻萬向帶鎖止功能腳輪

2後二隻萬向腳輪

腳輪與台架用M6*4螺絲固定，方便設備維修與維護。

腳輪：60mm×50mm(直徑×寬度)

腳輪支撐：1.0T

減速機：MOPA70；1：70

三、拆裝單缸汽油發動機附翻轉架,農機工程機械實訓設備,拆裝單缸汽油發動機附翻轉架實訓裝置基本配置：(每台)

序號	名稱	規格型號	單位	數量
1	單缸汽油發動機總成		套	1
2	拆裝翻轉架(帶自鎖腳輪裝置，帶立柱鋼管2002005mm)	950×680×850mm(長×寬×高)	台	1
3	大麵積接油盆	660×590×35mm(長×寬×深)	個	1
4	減速機構（帶搖手盤等附件）		套	1

拆裝單缸汽油發動機附翻轉架,拆裝單缸汽油發動機附翻轉架實訓設
