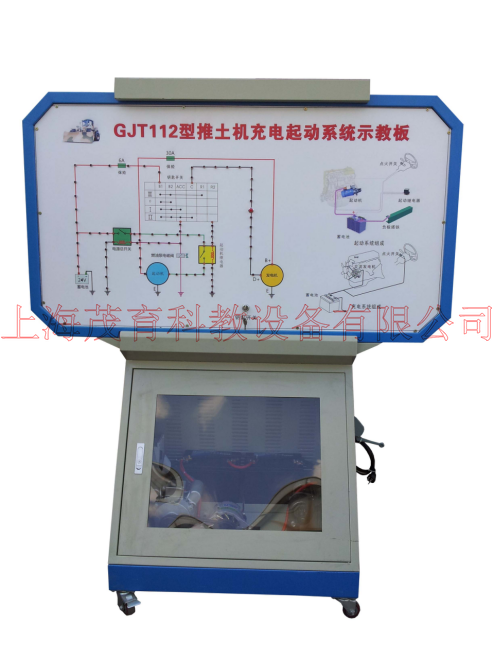

GJT112推土機啟動與充電係統實訓台,農機工程機械實訓設備

一、GJT112推土機啟動與充電係統實訓台,農機工程機械實訓設備,工程機械實訓裝置產品簡介：

設備采用 GJT112推土機起動與充電係統實物為基礎，充分展示起動與充電係統的組成結構和工作過程。

適用於學校對起動與充電係統理論和維修實訓的教學需要。

二、GJT112推土機啟動與充電係統實訓台,農機工程機械實訓設備,工程機械實訓裝置功能特點：

1.真實可運行的起動與充電係統，充分展示起動與充電係統的組成結構。

2.操縱起動開關，起動馬達與發電機工作，真實演示起動與充電係統的工作過程。通過麵板上的電流表、電壓表可觀察起動與充電過程中啟動電流和蓄電池電壓的變化過程。

3.麵板采用4mm厚耐腐蝕、耐創擊、耐汙染、防火、防潮的高級鋁塑板，表麵經特殊工藝噴塗底漆處理；麵板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析起動係統的工作原理。

4.麵板上安裝有起動機與發電機總成分解部件，可直觀認識起動機與發電機的組成結構。

5.麵板上安裝有檢測端子，可直接在麵板上檢測起動與充電係統各電路元件的電信號，如電阻、電壓、電流、頻率信號等。

6.麵板部分采用1.5mm冷板衝壓成形結構，外形美觀；底架部分采用鋼結構焊接，表麵采用噴塗工藝處理，帶自鎖腳輪裝置，底座上配有40cm左右的桌麵，方便放置資料、輕型檢測儀器等。

7.實訓台R形鋼結構焊接，麵板箱采用嵌入式固定安裝；底部設置三角形儲物箱，安裝透明單開門。表麵采用噴塗工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、GJT112推土機啟動與充電係統實訓台,農機工程機械實訓設備,工程機械實訓裝置技術規格：

外形尺寸（約）：1600×700×1700mm(長×寬×高)

外接電源：AC 220V±10% 50Hz

工作電壓：DC 24V

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

機櫃：1.5mm冷板衝壓成形，背麵設置維修門；

移動腳輪：100*60mm

四、GJT112推土機啟動與充電係統實訓台,農機工程機械實訓設備,工程機械實訓裝置基本配置：(每台)

序號	名稱	規格型號	單位	數量
1	檢測控製麵板	裝有各種檢測端子，彩色電路圖和工作原理示意圖（麵板：12009004mm)	套	1
2	點火開關	全新	個	1
3	起動機總成	全新	隻	1
3	發電機	全新	隻	1
4	起動機總成分解部件		套	1
5	發電機總成分解部件		套	1
6	起動繼電器		個	1
7	電壓表	0～30V	個	1
8	電流表	0～500A	個	1
9	蓄電池	46B24SR，12V 45Ah，550CCA	台	2
10	電源總開關	50A	個	1
11	R形移動台架(帶自鎖腳輪裝置)	1600×700×1700mm(長×寬×高)	台	1
12	故障模擬與排除裝置		套	1
13	充電指示燈		個	1
14	三相異步電動機	YT 100L1-4	台	1

GJT112推土機啟動與充電係統實訓台,農機工程機械實訓設備
