新能源電動汽車高壓係統,新能源汽車高壓配電係統實訓台
2022-08-29 10:031、教學對象
本次課的教學對象是我校五年製高職班——新能源18401班的A組，共14人。班級學生年齡在17歲~18歲，思維敏捷，活潑好動，喜愛動手實踐。學生有一定的新能源汽車理論知識基礎，但沒有進行過實際操作，主觀上對新能源汽車實踐操作有著濃厚的興趣，客觀上沒有實操經驗，對於高壓部分操作可能存在一定危險性。
2、教學內容本次課程的內容選定為新能源電動汽車高壓係統斷電測試。隨著新能源技術在汽車上的普及，對相關設備的維修提出了新的技術和安全要求。目前行業的情況是一方麵對從業人員提供企業培訓，另一方麵要求考取高壓電工證的員工才能對電動汽車進行維修操作。可是高壓電工的培訓並未涉及到新能源汽車領域，新能源汽車維修包括了高壓係統斷電測試這種通用性較強的基本技能，部分發達國家已經將該項基本技能納入了高壓電的相關培訓。
本次課程選用的教材是職業教育新能源汽車專業十三五規劃教材《新能源汽車概論》。以教材內容為基礎，根據學校現有的實訓教學設備優化教學內容。根據維修手冊製訂學生工作頁、評分標準、多媒體教學素材等進行教材補充，並結合實際行業情況進行材料拓展，筆者設定了以下教學目標。
（1）知識與技能。認識新能源汽車高壓係統部件標識，掌握斷電檢測的通用法則和操作方法。這也是本次的教學重點。
（2）過程和方法。通過創設逼真的工作情境，讓學生體驗真實的工作氛圍，培養其嚴謹的工作態度；通過信息化手段，降低了新能源汽車高壓係統實訓教學的安全風險性；學生能通過分組交流、研討、競賽、在線答題等方法來激發學習熱情並即時反饋學習情況。
（3）情感態度和價值觀。培養學生互幫互助、相互協作的團隊意識；激發學生的學習熱情，培養其邏輯表達能力；滲透職業道德教育，培養學生內化嚴謹的工作態度；在教學中層層滲透，環環相扣，培養學生的安全意識，這是本次的教學難點。
3、教學資源

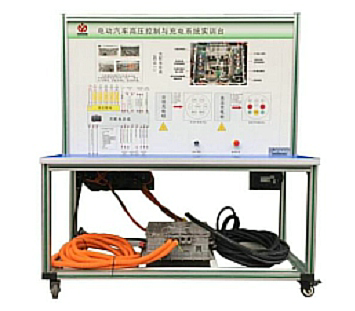

MYXNQ-44B新能源汽車高壓配電係統實訓台
二、新能源汽車高壓配電係統實訓台,新能源汽車高壓配電係統實訓裝置,新能源汽車高壓配電係統實訓設備功能特點
1、模擬高壓配電箱的控製工作狀態，真實展示純電動汽車高壓配電箱的組成結構和工作原理。
2、模擬高壓配電箱控製高壓接觸器的工作過程。
3、能夠根據教學的需要控製高壓配電箱每個接觸器的工作狀態。
4、檢測麵板彩色打印電路原理圖和工作原理圖，配備檢測端子用於檢測線路參數。
5、模擬放電工況,模擬高壓配電箱的高壓接觸器輸出電源給電機負載。
6、模擬充電工況,切斷負載高壓電源（高壓中止）。
7、模擬維修工況,切斷負載高壓電源（高壓中止）。
8、模擬漏電工況,切斷負載高壓電源（高壓中止）。
9、麵板采用4mm厚鋁塑板，立式安裝麵板UV平板噴繪打印有彩色完整標準係統圖板；學員可直觀對照圖板和實物，認識和分析係統的工作原理。
10、麵板上安裝有檢測端子、可直接在麵板上檢測係統電路元件的電信號，如電阻、電壓、電流、頻率信號等。
11、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕並易於清潔，台麵寬40CM,經久耐用不生鏽，帶4個帶自鎖裝置萬向腳輪，便於移動。
12、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明。
13、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、新能源汽車高壓配電係統實訓台,新能源汽車高壓配電係統實訓裝置,新能源汽車高壓配電係統實訓設備技術規格
1、外形尺寸（mm）：1500×700×1700(長×寬×高);
2、麵板外形尺寸：1448×940mm（長*寬）;
3、外接電源：交流220V±10% 50Hz;
4、工作溫度：-40℃～+50℃;
5、移動腳輪：100*60mm;
6、電源：磷酸鐵鋰離子動力電池組24V20AH帶充電機;
7、純電動車高壓配電控製箱：比亞迪E5
四、新能源汽車高壓配電係統實訓台,新能源汽車高壓配電係統實訓裝置,新能源汽車高壓配電係統實訓設備實訓實驗項目
1、新能源汽車高壓配電係統認知。
2、新能源汽車高壓配電係統基本控製原理與工作過程驗證實訓。
3、新能源汽車高壓線路的高壓互鎖基本控製原理與工作過程驗證實訓。
4、新能源汽車整車高壓區認知實訓。
5、模擬測量漏電可能發生的區域、漏電的狀態實訓。
6、新能源汽車高壓配電係統測量與維護體驗實訓。
五、基本配置
動力電池組帶電池箱（24V20AH）、國標充電槍與充電座、（比亞迪E5）高壓配電箱（帶各類高壓繼電器）、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全係統操作單元、操作控製台、訓練控製按鈕、直流接觸器（包含充電繼電器、總正繼電器、總負繼電器、預充繼電器）、輔助蓄電池（12V45AH）、一體化全鋁合金型材搭建的移動台架（1500×700×1700mm 帶自鎖腳輪裝置，帶安裝檢測端子的原理麵板，麵板1448×940mm）、設備操作說明書。
