排水工程課程設計指導書
2022-08-30 09:02一、排水工程課程設計指導書,排水工程實驗室設備,排水工程實驗室裝置排水工程課程設計的目的和意義
通過《排水工程》課程和技術基礎課程的學習，學生已基本掌握有關排水工程方麵的理論知識，課程設計是將理論與實踐相結合的重要環節，使學生加深排水工程理論授課的內容，其目的是通過課程設計鞏固提高學生設計計算能力，培養運用所學專業知識分析問題和解決問題的能力，了解排水工程中排水管道設計計算和汙水廠設計計算的一般步驟和方法。培養訓練學生使用設計手冊和設計規範進行設計的能力，使學生在設計、計算、繪圖等方麵得到鍛煉。培養學生綜合運用所學知識解決工程設計問題的能力。
二、排水工程課程設計指導書,排水工程實驗室設備,排水工程實驗室裝置排水工程課程設計的基本要求
1．課程設計中應發揮獨立思考和獨立工作的能力；學會資料的收集、整理、分析和應用；掌握排水工程設計的基本方法和技能。
2．排水工程課程設計重點訓練學生使用設計規範和設計手冊進行雨水管道設計計算和城市汙水處理廠工藝設計計算步驟；
3．課程設計不要求對設計方案進行比較，但應對所選用的處理構築物類型，按其技術特征加以說明。
4．使學生在設計計算、製圖技能、文字組織等方麵得到一次係統的鍛煉。設計計算說明書，應內容完整，簡明扼要，語句通順，字跡端正。
5. 排水工程課程設學分和時間安排
排水工程課程設計安排在第8學期，共3周時間，3學分。

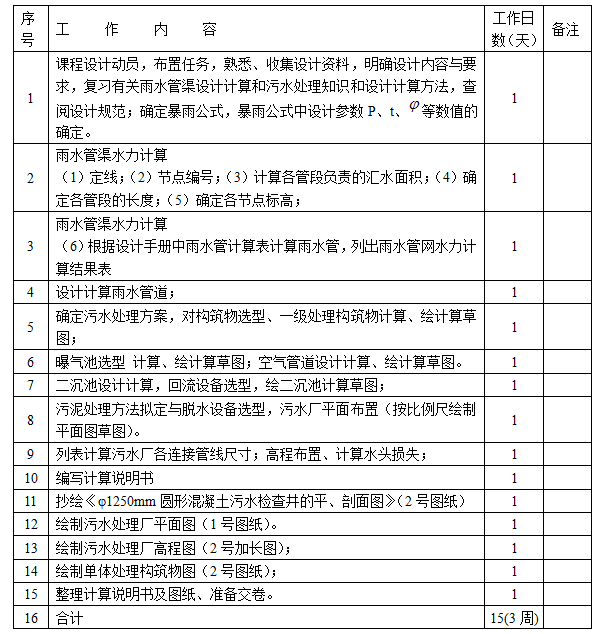

課程設計時間安排如下：
三、排水工程課程設計指導書,排水工程實驗室設備,排水工程實驗室裝置設計的注意事項
學生應發揮獨立思考和獨立工作的能力，在教師指導下，按照設計進度按時獨立完成設計內容。按時提交規定的設計圖紙和設計計算說明書。設計過程中不得有抄襲行為，不能讓其他人代做設計。
經常與指導教師交流，定期讓指導教師檢查所做內容。若發現錯誤，應及時修改。
設計中應按照相關設計規範和要求進行設計參數選取和設計。
四、排水工程課程設計指導書,排水工程實驗室設備,排水工程實驗室裝置設計的內容和任務
1. 設計任務：
（1）規劃區內雨水排水幹管設計計算
（2）城鎮汙水處理廠初步設計
2.設計內容
排水工程課程設計主要完成以下內容：
認真閱讀課程設計任務書，弄懂設計意圖及設計要求
根據設計要求，認真查閱有關資料，準備設計用資料，確定排水區界，劃分排水流域，進行雨水幹管布置。
計算管段的排水流量；計算管徑、坡度和埋深；進行平麵布置和高程布置；畫出管線布置圖
（1）根據設計要求，認真查閱有關資料，準備設計用資料，選擇工程設計方案，製定工藝流程
（2）確定工藝流程，對構築物做簡單的說明，計算構築物尺寸、空氣量及曝氣管道布置與計算
（3）進行汙水廠平麵布置和高程布置
（4）完成設計說明書和計算書
五、排水工程課程設計指導書,排水工程實驗室設備,排水工程實驗室裝置設計的方法和步驟
1.雨水幹管設計計算
（1）確定暴雨公式，暴雨公式中設計參數P、t、 等數值的確定。
（2）雨水管渠水力計算
1）定線；2）節點編號；3）計算各管段負責的匯水麵積；4）確定各管段的長度；5）確定各節點標高；6）根據設計手冊中雨水管計算表計算雨水管，列出雨水管網水力計算結果表（參見排水工程上P94，表3-15）共13項。
2.汙水處理設施設計一般規定，（參見排水設計規範）
（1）處理構築物流量：曝氣池之前，各構築物按最大日最大時流量設計；曝氣池之後（包括曝氣池）構築物按日平均時流量設計。
（2）處理設備設計流量：各種設備選型計算時，按最大日最大時流量設計。
（3）管渠設計流量：按最大日最大時流量設計
（4）各處理構築物不應小於2組（個或格），且按並聯設計。
3.格柵：
（1）型式：平麵型機械格柵
（2）由於城市排水係統為暗管，中途有泵站，所以在泵前隻設一道中格柵。
（3）過柵流速應符合排水設計規範中要求。
（4）柵前水深應與入廠汙水管規格相適應。
4.沉砂池
（1）池型：平流式
（2）水力停留時間、水平流速等參數應按規範中要求做。
（3）貯砂鬥不宜太深，應與排砂方法要求、總體高程布置相適應。
5. 初沉池
（1）池型：平流式
（2）設計參數如水平流速、表麵負荷、停留時間應按照規範要求設計。SS去除率50-60%
（3）排泥方法：機械刮泥、靜壓排泥或自選其它方法。
（4）對進出水整流措施加以說明。
6. 曝氣池
（1）型式：傳統活性汙泥法推流式鼓風曝氣池。
（2）曝氣池進水配水點除起端外，沿水流方向距池起點1/2-3/4池長內增設2-3個配水點。
（3）汙泥負荷宜選中負荷，並用計算法校核。
（4）汙泥回流方式自選，注明回流汙泥的位置，回流比R=30-80%，在計算汙泥回流設施及二沉池貯泥量時，R取大值。
（5）SVI取120-150ml/g，汙泥濃度可計算確定，但不宜大於3500mg/L。
（6）曝氣池深度應結合總體高程，選用的曝氣擴散器及鼓風機、地質條件等確定。因多點進水池長可稍加長些，一般L≥5~8B。
（7）曝氣池在深度方向上應設置不同高度的排水管和排空管（參考規範要求設計）。
（8）曝氣池應選擇空氣擴散裝置，並布置計算空氣管，確定所需供風量和風壓，並選擇鼓風機型號、台數。
7.二沉池
（1）池型：中心進水，周邊出水幅流式二沉池。
（2）二沉池麵積按表麵負荷法計算。設計參數應按規範中要求選取（注意q應小於初沉池）。
（3）中心進水管設計時，應考慮回流汙泥量，並且R取大值，中心進水管流速0.2~0.5m/s，配水窗水流速取0.5~0.8m/s。
（4）說明進、出水配水設施。
（5）貯泥和排泥方式自選。
8. 汙泥處理方法選擇
（1）汙泥處理量的確定及汙泥處理工藝流程選擇
（2）汙泥脫水設備的選擇
9.平麵布置
（1）平麵布置原則參考規範和排水工程（下）教材內容，課程設計時重點考慮廠區功能區劃、處理構築物布置、構築物之間及構築物與管線之間關係。
（2）廠區管線布置：汙水處理管線、空氣管、超越管、自來水管、汙泥管線等，管道之間及與構築物、道路之間應有適當間距。
（3）汙水廠廠區內主要車行道寬6~8m，次要車道3~4m，一般人行道1~3m，道路兩旁應留出綠化帶及適當間距。
（4）汙泥處理工藝不做設計，但應確定汙泥處理工藝流程。汙泥處理部分場地麵積預留，可相當於汙水處理部分占地麵積的20%~30%預留。
（5）汙水廠廠區適當規劃機房（水泵、風機、汙泥泵房、變配電用房）、辦公（行政、技術、中控用房）、機修、倉庫等輔助建築。
（6）圖麵參考《給水排水製圖標準》GBJ106-87重點表達構築物外形及連接管渠，內部構造及管渠不表達。
10. 高程布置
（1）高程布置原則：參見教材和設計規範；
（2）構築物連接管渠計算（列表表示）；
（3）二沉池出水井出水水麵相對原地麵標高為-0.30m。
（4）汙水泵（汙泥泵）應計算靜揚程、水頭損失、自由水頭確定揚程。
（5）高程布置圖橫向同平麵圖、縱向選1:50~1:200。
11. 設計計算書內容（供參考）
（1）概述設計任務、原始資料
（2）雨水幹管設計計算過程
（3）汙水處理廠汙水處理和汙泥處理流程、處理構築物形式選擇的原因和依據。
（4）汙水處理構築物工藝設計計算及工作特點說明。（包括設計參數、計算公式、計算過程、計算結果尺寸、繪出計算草圖）。
（5）汙水處理廠總平麵布置特點和依據繪出總平麵布置草圖。
（6）汙水廠汙水處理構築物的高程設計（包括連接管渠計算和高程計算）、高程布置草圖。
（7）總結：① 雨水管道設計一覽表；② 汙水處理廠汙水處理構築物設計一覽表；（包括；構築物名稱、台套數、平麵尺寸、備注），本次課程設計體會
（8）參考文獻（設計規範、設計手冊、其它圖書及資料）
12．繪圖要求
（1）廠區總平麵圖：圖中應按比例表示出各構築物的位置；外形尺寸；各構築物間連接管渠位置、其它主要輔助構築物的位置；廠區內各種管渠的平麵位置；廠區內道路和綠化布置。圖中各種管線均以單線條表示，繪出各種管線的圖例、注明構築物名稱。
（2）汙水處理構築物高程圖：（橫向比例同平麵布置，縱向比例1:50-1:100），高程圖中應標明各構築物水麵標高、底標高、頂標高，重要構件和管渠的設計標高、地麵標高。
（3）單體處理構築物工藝圖
圖中橫向、縱向比例尺應一致，（一般1:30-1:100）。要求將構築物及附屬設備與部
件按計算或設計尺寸詳細繪出，材料表中應詳盡列出構築物所需設備、部件、儀表等型號。
構築物必須采用雙線繪製，並標出材料符號。
（4）上述圖紙應注明圖名、比例尺、圖中線條應粗細分明，圖紙大小應符合國家標準，圖右下角應有標題欄，圖中文字要求用仿宋體書寫。
六 、排水工程課程設計指導書,排水工程實驗室設備,排水工程實驗室裝置排水工程課程設計應提交的成果
1.提交成果：
（1)排水課程設計計算書一本
（2）設計圖紙4張（抄繪標準圖1張、汙水廠總平麵布置圖1張、高程布置圖1張、水處理工藝圖1張）

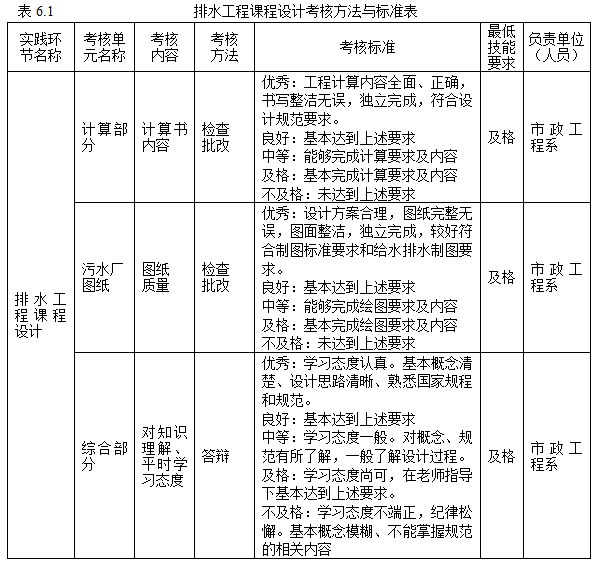

2.考核方法與標準
3.計算書編寫要求（供參考）

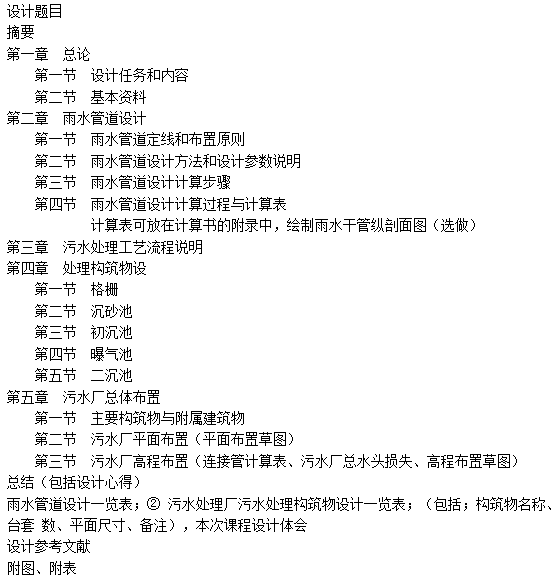

（1）要求：計算書應有封頁、目錄和摘要，注明設計題目。
（2）內容：
七 、排水工程課程設計指導書,排水工程實驗室設備,排水工程實驗室裝置主要參考資料1．《給水排水設計手冊》中國建工出版社，（1、5、11冊）
2．《給水排水快速設計手冊》中國建工出版社，（2、5冊）
3．《室外排水設計規範》GBJ14-87
4．給排水工程設計標準圖集
5．《給水排水製圖標準》GB/T50106——2001
6．《排水工程》（上）（第四版）孫慧修 主編 中國建築工業出版社7．《排水工程》下，（第四版），張自傑主編，中國建築工業出版社
