2022-08-30 09:06一、水泵與泵站課程設計指導書,水泵與泵站實驗室設備,水泵與泵站實驗裝置水泵站課程設計的目的和意義
水泵站課程設計是為了鍛煉學生綜合運用水泵站課程所學知識及其他相關課程的知識能力，並將所學知識用於解決實際問題。了解泵站設計的一般步驟和方法。要求同學們在設計中要認真貫徹執行黨的方針、政策和政府的有關法令，樹立正確的設計思想，培養認真負責、踏實細致的工作作風；在教師指導下，綜合運用所學過的基礎知識和專業知識，獨立地解決在設計中所遇到的技術問題；自主完成所規定的設計任務，按時提交規定的設計圖紙和設計計算說明書。
二、水泵與泵站課程設計指導書,水泵與泵站實驗室設備,水泵與泵站實驗裝置水泵與水泵站課程設計的基本要求
1.了解城市排水泵站的設計步驟；
2.學會資料的收集、整理、分析和應用；
3.掌握排水泵站設計的基本方法和技能，培養學生獨立工作能力；
4.設計中要求進行必要的計算、圖紙繪製和編寫設計計算說明書
5.水泵與水泵站課程設計的時間為兩周半，具體安排如下：
三、水泵與泵站課程設計指導書,水泵與泵站實驗室設備,水泵與泵站實驗裝置水泵與水泵站課程設計的內容與任務
課程設計要求完成一座城市排水泵站的工藝設計，具體內容包括：泵站設計流量、設計揚程的確定，水泵的選型與配套、進出水管路設計、泵房的結構型式確定、泵房布置和泵房的主要結構尺寸的擬定、輔助設備的選型與布置、泵房的穩定分析等。
四、水泵與泵站課程設計指導書,水泵與泵站實驗室設備,水泵與泵站實驗裝置水泵與水泵課程設計注意事項、步驟和方法
1．認真閱讀設計資料及設計任務，確認完全明確設計目的和要求；
2．確定泵站的設計流量和設計揚程；
3．按泵站的設計揚程，在水泵樣本中選擇揚程符合要求的水泵。本次設計的為雨水泵站，根據雨水泵站的工作特點，可考慮選擇同一型號的水泵，這樣再根據揚程符合要求的水泵在設計揚程下的流量，並可以確定出所需要的水泵的台數，雨水泵站一般可以能過在非排水期安排檢修，所以不設備用水泵。為了方便運行調度，並有較好的運行效率，降低工程投資，所選的水泵台數在3~6台為宜。
4．根據所選的水泵型號，按照其安裝要求，進行水泵的安裝布置的管路的布置和設計；
5．按所布置的管路係統，計算泵站水泵損失及所選水泵的實際工作點，檢驗其工作點是否滿足要求，如滿足要求，則選泵結束，否則應進行必要的調節或重新選擇水泵的型號，直到滿足要求為止。
6．進行泵站進水構築物的布置和設計，確定進水構築物的類型，布置，和相關尺寸：進水池的寬度、長度、池底高程、隔牆的高度和隔牆厚等，進水前池的相關尺寸確定等。
7．泵房的設計。按所選水泵的布置要求及吸水要求，確定泵房的結構形式，確定泵房的主要尺寸：柱間距和跨度、泵房底板高程、泵房的地板高程、水泵出水管中心高程、屋麵梁高程等；確定泵房的各結構尺寸：底板厚度、地下部分牆體厚度、地上部分牆體的厚度、柱截麵尺寸、水泵梁及電機梁截麵尺寸、屋麵梁截麵尺寸、地板厚度等；確定泵房門窗的設置和尺寸；確定泵房屋麵結構；根據需要設置檢修間和配電間並確定其尺寸；如柱子為獨立設置時，確定柱基礎的形式和位置；其他需要確定的內容，如泵房內的排水係統、電纜溝、交通設施的布置等。
8．泵房的地基應力校核。可以取一間主泵房，分析其上構築物的重量及各種荷載的大小和作用線位置，計算地基應力及分布，使最大地基應力小於地基的允許承載力，並使最大應力與最小應力的比值在規定的範圍內。
9．將以上成果繪製成所要求的設計圖紙，圖麵布置及線條運用、圖中尺雨標注、方字說明、標題欄等均應符合規範或標準；整理設計說明書一份，說明書中應包括有工程概況、基本資料、設計任務及設計計算說明等部分，還應有目錄、摘要。設計計算說明部分應按設計各環節分節詳細加以說明或進行計算，必要時應附有計算簡圖。
五、水泵與泵站課程設計指導書,水泵與泵站實驗室設備,水泵與泵站實驗裝置課程設計應提交的設計成果

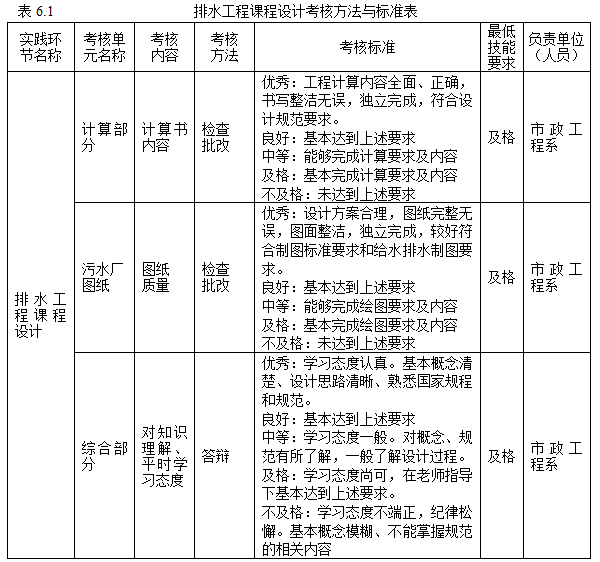

泵站工藝設計圖三張，即泵站的平剖麵圖、縱剖麵圖和橫剖麵圖各一份（要求用2號圖紙繪製，其中不少於兩張為手繪）；
設計計算說明書一份。設計計算說明書的格式和內容要求如下：
2．2設計計算說明書的內容及書寫要求
1）封麵及任務書：
各項應填寫完整正確；
2）目錄：
列出各級標題並標出頁碼，標題與頁碼之間用“····”連接起來；
3）前言：
主要是對設計背景及設計內容的概要介紹，說明設計的目的、意義及要達到的技術要求，工程的現狀、設計的指導思想和要解決的問題；
4）正文：
正文是設計說明書的主要部分，應包括如下章節：概述、設計參數的確定（如設計流量、各種水位的分析、設計揚程確定、設計標準介紹、建築等級等）、水泵選型（選型方案及方案比較、進出水管路的初步布置與水力損失的計算、水泵實際工況點的確定與選泵校核、選泵方案的結論及動力選配）、泵房設計（泵站總體布置、泵房結構型式的確定、泵房平麵和立麵各部尺寸的擬定、各主要構件尺寸的擬定、進也水構築物形式及尺寸的擬定、泵房門窗布置及尺寸擬定、檢修間及配電間的布置與尺寸確定）、泵房地基應力的計算與校核——應計算出地基的最大和最小應力。說明和計算中要結合必要的表格和插圖進行，所有的表格及插圖均要有編號和表名或者圖名，編號可以按章節編號如：表1-1或者圖1-1，也可以不分章節而采用連續編號法進行編號，編號要連續，不允許跳躍或者中間缺省，表號和表名置於表格的上方中間位置，插圖的圖號和圖名置於插圖的下方中間位置；
5）結論：
結論部分是對這次設計成果和心得的總結；
6）參考文獻：
要列明所引用和參考文獻的名錄、編著者、出版社及出版時間、版本號等
六、水泵與泵站課程設計指導書,水泵與泵站實驗室設備,水泵與泵站實驗裝置主要參考資料
1．《水泵與水泵站》，薑乃昌主編，中國建築工業出版社（第四版）
2．《給水排水設計手冊》，核工業部第二設計研究院主編，中國建築工業出版社。
