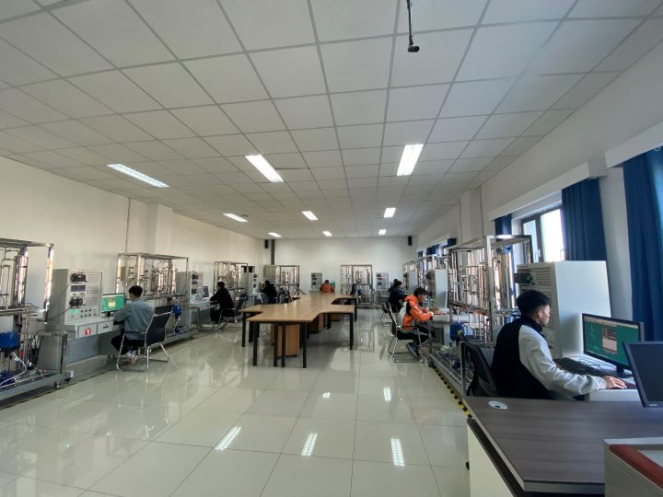

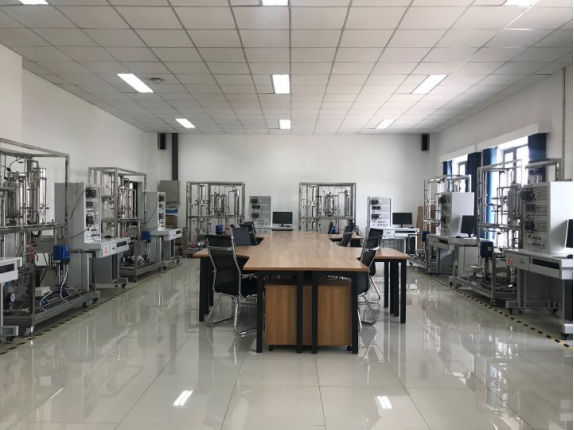

工業儀表實訓室功能介紹及主要的實訓目的
2022-09-13 08:18工業儀表實訓室是基於工業過程物理模擬對象，集自動化儀表技術、計算機技術、通訊技術、自動控製技術為一體。係統包括流量、壓力、溫度、液位等熱工參數，可實現多種控製形式。既能滿足本科教學要求，又可作為教師、學生的科研平台。本實驗室麵向自動化、電氣工程及其自動化、化學工程與工藝、應用電子技術等專業學生，服務於《過程控製工程》、《自動檢測技術與儀表》、《集散控製係統》、《化工儀表及自動化》、《電器與PLC控製技術》、《現場總線》、《工業計算機網絡與通信》、《智能儀器》等課程。
本專業培養具有工業生產自動控製的知識和操作技能的應用型人才。主要麵向石油、化工、電子、輕工、紡織、冶金等相關行業，能從事工業生產所需主流工控製產品（如傳感器、智能儀表、觸摸屏、變頻器、可編程控製器、單片機）的使用、銷售以及自動控製係統的安裝調試、維修維護、運行管理等工作。
一、工業儀表實訓室,過程控製綜合實驗係統,多功能過程與控製實訓台實訓室主要功能：
二、工業儀表實訓室,過程控製綜合實驗係統,多功能過程與控製實訓台實訓室主要設備：

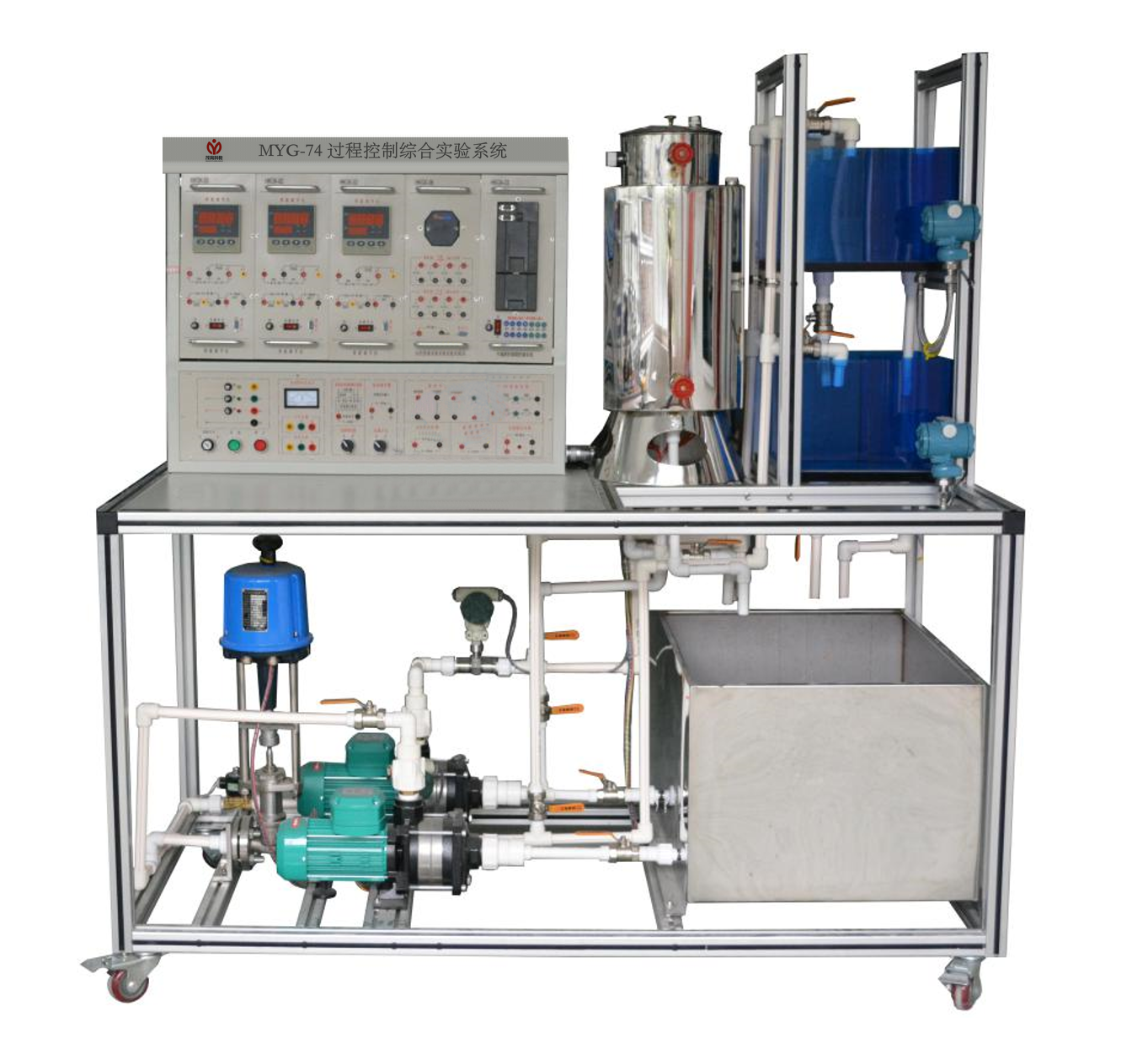

MYG-74 過程控製綜合實驗係統

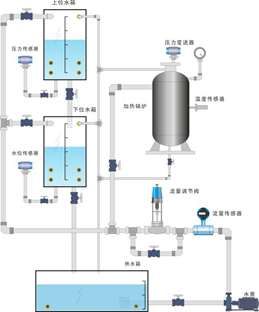

過程控製綜合實驗係統整套係統分為：上位控製層係統，實驗對象層，檢測傳感、變送、執行設備，上位控製軟件四部分。係統特點:整套係統安放在可移動的試驗台桌上，小巧且試驗裝置占地麵積小。
1、上位控製層係統：①、智能儀表控製模塊；②、PLC控製係統；③DDC控製係統。
2、實驗對象層係統：
控製對象：由鋁型材安裝框架、不鏽鋼儲水箱、有機玻璃雙容串接水箱、帶夾套不鏽鋼常壓鍋爐容器、鋁塑複合管路等組成。
2、實驗台桌：實驗台桌上安放控製對象;
3、外置不鏽鋼儲水箱及水泵安裝在帶可移動腳輪的框架上作為一體。水泵出水口帶快插接頭，水泵同控製對象管路係統相連便可實驗。采用304優質不鏽鋼，具有不生鏽鏡麵美觀大方。
4、有機玻璃雙容串接水箱：
①有機玻璃雙容串接水箱：由進口有機玻璃製作，上水箱(長200×寬200×高400mm)、下水箱(長200×寬200×高400mm)、上下水箱雙容串接安裝，每個水箱帶溢流管及下排水管及閥門，壓力液位傳感器接口。水箱容積大於17.5*10-3m3。
5、帶夾套的不鏽鋼常壓加熱鍋爐容器：
利用電加熱管加熱的常壓鍋爐，包括加熱層（鍋爐內膽）和冷卻層（鍋爐夾套），均由不鏽鋼精製而成，設置防幹燒裝置，可利用它進行溫度實驗。內膽Φ100×500（通動態被加熱水），帶單相1.5KW電加熱管，夾套Φ150×400，內膽安裝Pt100溫度傳感器。
6、管道流量壓力對象係統
整個係統管道由鋁塑管連接而成，不漏水。所有的手動閥門均采用優質球閥，流量計和壓力傳感器安裝在官道上以測量管道流量和水泵出水口壓力，其中儲水箱底部裝有出水閥，水箱需要更換水時，把出水閥打開將水直接排出。
係統動力：功率可調的不鏽鋼循環水泵:可組成不鏽鋼泵＋電動調節閥＋渦輪流量計的動力流量調節係統，也可組成不鏽鋼泵＋變頻器＋渦輪流量計的動力流量調節係統。單相可控矽移相調壓裝置、單相電加熱管組成鍋爐加熱動力係統。
檢測傳感器、執行機構：
流量傳感器：渦輪流量計＋流量變送儀。
液位傳感器：擴散矽液位傳感器二個，分別用於檢測上下兩個水箱的液位。另外加熱鍋爐容器上還加一個擴散矽壓力傳感器，做恒壓供水實驗時檢測容器壓力。
溫度傳感器：Pt100熱電阻傳感器一個，Pt100熱電阻溫度變送器一個。用於檢測帶夾套的不鏽鋼常壓加熱鍋爐的內膽溫度。
壓力傳感器：擴散矽壓力傳感器一個。用於檢測加熱鍋爐容器壓力實驗時的動態壓力。
變頻調速器：三菱變頻調速器一個。用於調節變頻動力支路的供水壓力及流量。
電動調節閥：全不鏽鋼電動調節閥一個。用於調節電動調節閥動力支路的供水壓力及流量。
旁路幹擾係統：
係統配有電磁閥作為電動調節閥的旁路，可以實現階躍和脈衝幹擾，通過手動閥開度可調節階躍和脈衝幹擾的大小。
二）上位過程控製係統：
（1）上位控製操作/實驗麵板
GK-1上位控製操作/實驗台同實驗對象裝置一體製作安裝。上位上位控製操作/實驗台安裝在鋁合金實驗台桌上方。
（2）上位控製操作/實驗麵板
上位控製操作/實驗麵板：鋼製噴塑結構。
強電控製麵板：裝有漏電保護空氣開關、電流型漏電保護器，充分考慮人身安全保護；配置帶鑰匙的電源啟動控製回路和多組保險絲，同時每一組強電輸出都有旋鈕開關控製，保證設備安全，操作控製便捷；裝有分相電壓表、指示燈，直觀，強電信息一目了然；裝有變頻器及其控製接口麵板，方便變頻器熟悉、操作和應用。
控製器麵板：變頻控製器麵板、智能儀表控製麵板。
信號接口麵板：控製對象中的儀表信號和電氣信號轉移到信號接線板上，提供AI、AO、DO等傳感器檢測及執行器控製信號接口，便於學生自己連線組成不同的控製係統。實驗者通過安全型接插式導線將實驗板與信號板之間進行不同的配線，以完成過程控製各類實驗。
三）上位過程控製係統基型配置：
控製係統提供PLC控製係統、智能儀表控製係統與DDC控製係統三種控製方式，並附帶DCS係統功能。
(1)S7-200SMART PLC控製係統
隨著科技的發展，PLC即使是Micro PLC，也可以勝任多種控製任務。本產品提供的PLC控製係統主機選用西門子的S7-200SMART係列，主要展示小型（Micro）PLC在滿足小規模的控製任務中的完美表現，為培養工程化人才提供更多更強的實驗平台。
(2）智能儀表控製係統
儀表控製係統核心為帶通信功能的各種儀表，儀表內集成了各種算法，根據現場情況整定儀表控製算法的各種參數，達到控製效果。同時帶通訊功能的儀表與上位計算機的軟件平台通訊。儀表各種參數和過程值進入軟件平台（一般為工控組態軟件）的數據庫，再加上組態的流程畫麵和操作界麵，可以方便在上位計算機整定參數，對過程值進行記錄分析。
(3）DDC控製係統
DDC控製係統一般有兩種形式，一種采用外部數據采集模塊的形式，其核心為帶RS485通訊的數據采集模塊和計算機算法軟件；另一種采用工控機和ISA或PCI插槽的數據采集板卡。外部數據采集模塊由於安裝方便，同時就地安裝時采用通訊方式向計算機送數據不存在信號衰減，因此本產品采用第一種方式的應用。用戶可根據自己學校的實際情況選用第二種方式的應用（例如研華A/D、D/A、采樣板卡）。
在控製台直接裝有數據采集模塊，同時利用工控軟件MCGS中強大的算法組態功能，便捷的組建一個帶人機界麵的DDC控製係統。在DDC係統中提供開放的算法軟件供實驗和算法編程參考，方便實驗教學和工程人才培養。
四）配置清單：
表1 過程控製實驗對象（一套）
| 序號 | 名 稱 | 功 能 | 型號 | 材質 | 數量 |
| 1 | 標準實驗台桌 | 標準鋁合金實驗台桌上安放控製對象（可移動儲水箱及水泵在不鏽鋼實驗台桌下麵） | 鋁合金 | 1套 | |
| 2 | 標準框架及標準不鏽鋼安裝底板 | 標準框架安裝有機玻璃雙容串接水箱、帶夾套不鏽鋼常壓鍋爐容器，方便安裝固定鋁合金支撐框架、檢測傳感執行裝置、管路等。 | 鋁合金 | 1套 | |
| 3 | 電加熱常壓鍋爐壓力容器 | 由不鏽鋼內膽加溫筒（帶220V 1.5KW進口不鏽鋼電加熱管）和封閉式帶保溫棉地不鏽鋼夾套組成 |
封閉式帶保溫棉地不鏽鋼夾套（1.5mm304 不鏽鋼） 不鏽鋼內膽加溫筒(1.5mm304不鏽鋼) |
1 | |
| 4 | 水箱 | 儲水箱（由1.5mm厚不鏽鋼鏡麵板製作）可移動 | 不鏽鋼（2個通道） | 1 | |
| 有機玻璃上小水箱 |
底板20mm進口有機玻璃板（300X300） 側板8 mm進口有機玻璃板(250X250X400) 有機玻璃水箱前麵直接刻有液位標尺； |
1 | |||
| 有機玻璃下小水箱 |
底板20mm進口有機玻璃板（300X300） 側板8 mm進口有機玻璃板(250X250X400) 有機玻璃水箱前麵直接刻有液位標尺 |
1 | |||
| 5 | 水泵 | 低噪不鏽鋼靜音泵（揚程15米） | 功率0.37KW，揚程15米,最大流量0.80-0.85立方米每小時 | 2 | |
| 6 | 溫度傳感器 | Pt100熱電阻 | Pt100 | 1個 | |
| 7 | 溫度變送器 | Pt100熱電阻標準信號轉換 | Pt100 | 輸出4-20mA標準信號 | 1個 |
| 8 | 壓力液位傳感器 | 擴散矽壓力/液位變送器 |
MB400 |
MB400 4-20mA標準信號輸出，0.5級測量精度 |
3個 |
| 9 | 渦輪流量計及變送器 |
額定流量0.28-0.30T/h，測量精度±1.0％，4-20mA標準信號輸出； |
2個 | ||
| 10 | 電動調節閥 | 額定流量為0.28-0.30立方米每小時， 4-20mA信號輸入； | |||
| 11 | 電磁閥 | 使用壓力範圍為0-7㎏/㎝3，工作溫度為-5--80℃； | |||
| 12 | 電加熱控製器 | 可控矽移相調壓裝置 | 1個 |
| 序號 | 硬件型號 | 型號 | 產地 | 數量 |
| 1 | 實驗控製台 | 上海 | 1 | |
| 2 | 鋼製噴塑實驗屏桌 | 上海 | 1 | |
| 3 | 強電控製麵板 | 上海 | 1 | |
| 4 | I/O信號接口控製麵板 | 上海 | 1 | |
| 5 | RS232/485轉換器 | 通訊轉換器 | 武漢瑞普 | 1 |
| 6 | 變頻調速器 | 0.4KW | 1 | |
| 7 | AI智能調節儀（自帶Rs485通訊接口） | 萬訊 | 1 | |
| 8 | 開關電源 | 24V/3A | 台灣明緯 | 1 |
| 9 | 鍋爐防幹燒保護器 | 1 | ||
| 10 | 自鎖緊接頭插座及連接導線 | 南京 | 1 |
| 序號 | 硬件名稱 | 硬件型號 | 產地 | 數量 |
| 1 | 8路A/D ICP-7017 | 數據采集模塊 | 台灣弘格 | 1 |
| 2 | 4路D/A ICP-7024 | 數據采集模塊 | 台灣弘格 | 1 |
| 3 | RS232/485轉換器 | 通訊轉換器 | 台灣弘格 | 1 |
| 4 | 工控機 | 台灣研華 | 台灣 | 1 |
| 序號 | 硬件名稱 | 硬件型號 | 產地 | 數量 |
| 1 | 控製器 | S7-200SMART | 控製器 | 1 |
| 2 | 模擬量模塊 | EM235(4AI/1A0) | 模擬量模塊 | 1 |
| 3 | 通訊適配器 | PC/PPI | 通訊適配器 | 1 |
| 序號 | 名 稱 | 型號 | 產地 | 數量 |
| 1 | 西門子S7-200SMARTPLC編程軟件 | 西門子 | 1套 | |
| 2 | GK-1智能儀表控製實驗軟件 | 1套 | ||
| 3 | S7-200SMARTPLC控製係統實驗軟件 | 1套 | ||
| 4 | DDC控製係統實驗軟件 | 1套 |
實驗項目：
過程控製係統的組成認識實驗
（1）過程控製及檢測裝置硬件結構組成的認識，控製方案的組成及控製係統連接實驗。
（2）智能調節儀表、智能變送儀表等各種智能儀表的操作及參數設定。
（3）傳感器的校正（零點遷移與量程調整）
對象特性測試實驗
l 單容水箱液位數學模型的測試實驗
l 雙容水箱液位數學模型的測試實驗
l 鍋爐內膽水溫特性測試實驗
單回路控製係統實驗
l 單容水箱液位定值控製實驗
l 雙容水箱液位定值控製實驗
l 鍋爐內膽水溫定值控製實驗
l 單閉環流量定值控製實驗
l 鍋爐內膽壓力定值控製實驗
串級控製係統實驗
l 水箱液位串級控製實驗
l 鍋爐內膽水溫與循環水流量串級控製實驗
l 水箱液位與進水口流量串級控製實驗
比值控製係統實驗
l 流量比值控製係統實驗
變頻恒壓供水實驗
工控製組態軟件組態控製實驗
l 所有實驗均（jun1）包括數據庫組態、圖形動畫、報表、曲線、報警組態、設備通訊組態、算法組態等實驗
六）技術指標：
工作電源：三相四線 380V±5% 50Hz或單相三線AC220V±10% 50Hz；
外形尺寸： 實驗台1720mm×730mm×1600mm
整機容量：<5KVA，控製信號：電壓0～5V
技術功能：可以同時對三個參數進行采集，比如，一組測流量，一組測溫度，一組測壓力。
七）安全保護體係：
l 鍋爐加熱程控保護係統
1、鍋爐加熱內膽加由水位液位保護裝置，水位不達到一定的高度，控製係統不能控製可控矽調壓器工作。
2、電加熱管電源控製開關采用鑰匙開關，不實驗時，由教師保護放置鑰匙，避免無關人員誤操作。
l 電源保護措施
1、加有電流型漏電保護器。
2、兩相電源加有保險管，防止斷路。
l 電源啟停控製方式；
采用啟停按鈕控製接觸器來控製電源的啟停。
l 漏電保護裝置及安全性和安全承諾；
l 各種電源及各種儀表的可靠的保護功能
各種電源及各種儀表的強電采用開關控製，學生不自行接線，不存在強弱電混插的問題。
實驗強電接線插頭采用封閉式結構，防止觸電事故的發生。
三、工業儀表實訓室,過程控製綜合實驗係統,多功能過程與控製實訓台實訓室實訓項目：
實驗二、二階雙容下水箱對象特性測試實驗
實驗三、鍋爐內膽溫度二位式控製實驗
實驗四、單容水箱液位PID整定實驗
實驗五、串接雙容下水箱液位PID整定實驗
實驗六、鍋爐內膽水溫PID整定實驗（動態）
實驗七、鍋爐夾套水溫PID整定實驗（動態）
實驗八、電磁流量計流量PID控製實驗
實驗九、上、下水箱液位串級PID控製實驗
實驗十、鍋爐內膽和夾套溫度串級控製係統
實驗十一、純滯後溫度PID控製實驗
實驗十二、三容下水箱對象特性測試實驗
實驗十三、三容下水箱液位PID控製實驗
四、工業儀表實訓室,過程控製綜合實驗係統,多功能過程與控製實訓台實訓室建設的總結：
主要用於各大院校“化工儀表及自動化技術”“調節閥應用技術”等課程的實踐教學。通過實踐教學驗證和鞏固所學的理論知識，學習工業過程四大基本物理量“溫度、壓力、流量及液位”的檢測及控製方法，掌握進行科學實訓的基本技能，培養學生解決實際工程問題的能力，為後續專業課程的學習和將來從事工程技術工作打下堅實的基礎。
