機械加工實訓室功能簡介及主要的實訓內容
2022-09-13 08:10機械加工實訓室,數控銑床實訓裝置,數控車床教學設備可以承擔機電一體化技術、電氣自動化技術、工業過程自動化技術、電力係統自動化技術及學院其他工科專業學生的機加工實訓。
通過實訓，學生首先要培養其良好的生產車間工作習慣於素養，其次要使得學生能夠了解車床、銑床、磨床等典型機械加工設備的構造原理與操作方法，同時也可以掌握數控係統的編程和操作，學習計算機與數控係統之間程序傳輸方法，讀懂零件加工工藝圖，根據工藝要求加工出符合要求的機械零件，最終獲得完整的機械加工的職業修養。
一、機械加工實訓室,數控銑床實訓裝置,數控車床教學設備主要的實訓內容有：
| 實訓項目 | 實訓課題 |
|
安全文明生產教育和機械加工基礎知識 |
安全實訓、安全生產教育 |
| 零件的加工質量 | |
| 常用量具 | |
| 基準、定位、夾具 | |
| 車工實訓 | 普通臥式車床操作 |
| 車刀的認識和刃磨 | |
| 工件的裝夾及鑽中心孔 | |
| 車削台階 | |
| 用兩頂尖裝夾車削軸類工件 | |
| 一夾一頂裝夾軸類工件車槽和切斷 | |
| 轉動小滑板車削圓錐體 | |
| 鑽、車圓柱孔、鉸孔 | |
| 三角形外螺紋車刀的刃磨 | |
| 車削三角形外螺紋 | |
| 車削梯形螺紋 | |
| 蝸杆的車削 滾花 | |
| 車偏心工件 | |
|
銑工實訓 |
銑車的操作、工件的裝夾 |
| 銑削平麵、垂直麵和平行麵 | |
| 切斷和銑斜麵 | |
| 銑台階、直角溝槽和鍵槽 | |
| 銑V形槽 | |
| 分度方法 | |
| 磨工實訓 | 磨床的操作、砂輪的安裝、平衡和修整 |
| 軸的磨削 | |
| 用心軸裝夾磨削套類零件 | |
| 台階軸的磨削 | |
| 磨削圓柱孔 | |
| 磨削平麵 | |
| 數控車床實訓 | CJK6140A數控車床麵板及基本操作 |
| 數控車床編程基礎、刀具補償 | |
| 數控車床加工軸類零件 | |
| 數控車加工套筒類零件 | |
| 數控車床加工螺紋 | |
| 數控銑床實訓 | 數控銑床概述與基本操作 |
| 數控銑床編程 | |
| 孔加工循環指令應用 | |
| 凸台類零件加工實訓 |
A、MY-6132 數控車床(教學生產兩用型)
本設備是設計精巧的經濟型車床，配備高可靠性的華興數控係統。即可用於教學，也可用於工廠生產。床身導軌選用耐磨鑄鐵，床鞍及溜板貼塑處理。進給傳動采用滾珠絲杆副。外形全封閉防護。該機床采用機電一體化方式設計，采用四刀位自動回轉刀架，操作簡便、效率高，通過編程對各種盤類、軸類零件能自動完成內外圓柱麵、圓錐麵、圓弧麵、螺紋等工序的切削加工，並能進行切槽、鑽擴、鉸孔等工作。
二）技術參數：
| 項目 | 單 位 | 參數要求 | |||
| 床身上最大回轉直徑 | mm | 340 | X軸快速進給(配步進) | mm/min | 3000 |
| 橫滑板上最大回轉直徑 | mm | 182 | Z軸快速進給(配步進) | mm/min | 6000 |
| 最大加工長度 | mm | 750 | X軸定位精度 | mm | ±0.01 |
| 床身寬度 | mm | 320 | Z軸定位精度 | mm | ±0.02 |
| 主軸轉速範圍 | rpm | 100-2100 | X軸重複定位精度 | mm | 0.005 |
| 主軸內孔解錐度 | 莫氏6# | Z軸重複定位精度 | mm | 0.01 | |
| 主軸通孔直徑 | 52 | 尾座套筒錐度 | 莫氏4# | ||
| 刀具數量 | 把 | 四工位 | 尾座套筒行程 | mm | 130 |
| 刀柄尺寸 | mm | 20 | 主電機功率 | Kw | 4 |
| 最小進給量 | mm | 0.001 | 機床淨重 | kg | 1450 |
| 數控係統 | 可先配：廣數、FANUC、SIEMENS、華中等，價格另儀。 | ||||

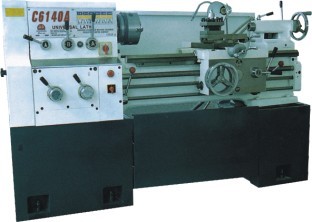

B、MY-C6140A 普通車床
本係列車床用途廣泛，主要用於各種回轉體零件的外圓、內孔、端麵、錐度、切槽及公製螺紋、模數螺紋、徑節螺紋等的車削加工，此外還可以用來進行鑽孔、鉸孔、套料、擴孔、滾花、拉油槽等加工。適合於使用硬質合金刀具對各種黑色金屬和有色金屬進行強力高速切削。加工精度高（可達IT7級）、操縱方便、造型美觀大方。根據中心據不同分500mm、750mm、1000mm、1250mm。C6140A及C6240A技術參數相同，僅外形有所區別。C6240A為馬鞍車床，用戶根據具體要求選擇。
二）主要規格及參數：
| 車床型號 | C6140A | C6240A | ||
| 主機規格 | 中心高 | 202mm | ||
| 床身上最大回轉直徑 | 400mm | |||
| 最大工件長度 | 1000mm | 1250mm | ||
| 刀架最大行程（縱向） | 900mm | 1150mm | ||
| 刀架上最大工件回轉直徑 | 240mm | |||
| 馬鞍槽內最大工件回轉直徑 | 580mm | |||
| 花盤前馬鞍有效長度 | 200mm | |||
| 棒料直徑 | 45mm | |||
| 主 軸 | 通孔直徑 | 46mm | ||
| 錐孔 | MT6 | |||
| 轉速50Hz（60Hz） | 25～1600r/min (30～2000r/min)正反各12種 | |||
| 刀 架 | 刀架橫向最大行程 | 240mm | ||
| 小刀架最大行程 | 140mm | |||
| 縱向刻度值 | 0.5mm/格 100mm/r | |||
| 橫刀架刻度值 | 0.05mm/格 4mm/r | |||
| 小刀架刻度值 | 0.05mm/格 3mm/r | |||
| 刀架回轉角度範圍 | 1/格 | |||
| 主軸中心線至刀具支承麵距離 | 27mm | |||
| 刀杆截麵尺寸（高*寬） | 25mm*20mm | |||
| 縱向進給量 | 0.04～2.16 mm/r 138種 | |||
| 橫向進給量 | 0.02～1.08 mm/r 138種 | |||
| 主軸中心線到方刀架側麵最大距離 | 205 mm | |||
| 尾 座 | 頂尖套內孔錐度 | MT4 | ||
| 頂尖套最大移動量 | 130mm | |||
| 橫向最大移動量 | ±10mm | |||
| 螺 紋 | 公製 | 0.45～20mm/r 30種 | ||
| 英製 |
80～ n/1" 35種 |
|||
| 模數 | 0.25～10mm 25種 | |||
| 徑節 |
160～ DP 30種 |
|||
| 電 機 | 主電機 | YD132M-8/4 B5 TH 3/4.5 KW | ||
| 主電機轉速50HZ（60HZ） | 750/1500 r/min (900/1800 r/min) | |||
| 冷卻泵電機 | AYB-20TH 0.115 KW | |||
|
外形尺寸 長*寬*高 |
中心距 | 500mm | 1700mm*900mm*1250mm | |
| 750mm | 1950mm*900mm*1250mm | |||
| 1000mm | 2150mm*900mm*1250mm | |||
| 1250mm | 2350mm*900mm*1250mm | |||
| 淨 重 | 中心距 | 500mm | 1250kg | |
| 750mm | 1350kg | |||
| 1000mm | 1450kg | |||
| 1250mm | 1550kg | |||
| 皮帶 | 主傳動三角皮帶型號規格 | A -1950 mm | ||
C、MY-125 數控銑床
本設備能實現三坐標聯動，完成銑、鏜、鑽、鉸等基本切削運動，並能加工形狀複雜的凸輪、樣板、模具等。該機床采用矩型導軌、滾珠絲杆、導軌表麵進行了高頻淬火和粘塑處理，機床采用無級變速，配備可靠的華興係統。即可用於教學，也可用於工廠生產。機床配有標準的RS232接口與計算機通訊進行在線加工（DNC），CAD/CAM聯網加工。此機床可與MY-2000型數控機床仿真軟件實驗室或MY-2003型數控編程實驗室進行通訊配套使用。
二）主要技術指標及參數：
| 主軸孔錐度 | B130 | 最小設定單位 | 0.005mm |
| 主軸轉速範圍 | 145-3000rpm（無級調速） | 定位精度 | +-0.02mm/300mm |
| 主電機功率 | 1.5KW | 重複定位精度 | 0.01mm |
| 工作台麵積（長*寬） | 840mm×250mm | 編程方式 | ISO代碼、鍵盤錄入、後台編輯 |
| 工作台三向行程（X、Y、Z） | 480mm×250mm×250mm | 控製軸數 | 三軸+主軸變頻控製 |
| 主軸端麵至工作台距離 | 100-350 | 聯動軸數 | 三軸三聯動 |
| 工作台允許最大承重 | 150kg | 零件程序容量 | 56K（約3000段程序） |
| 銑削進給速度範圍（三向） | （12-2000）mm/min |
外形尺寸 （長×寬×高） |
1200×900×1410mm |
| 三向步進電機扭矩 | 12Nm | 重量 | 650kg |
| 數控係統 | 可先配：FANUC、SIEMENS、華中等，價格另儀。 | ||
D、MY-3S 普通銑床
本設備使用力鋼頭機頭，永不變形，穩定性更強，可使用重切削、搪銑鑽，輕巧耐用、壽命長，機身加高、加固、加工麵上下加大，前後使用方型滑道，耐重壓。
二）技術參數：
1、工作台：1247mm*254mm
2、X、Y、Z行程：860mm*406mm*406mm
3、T型：16mm*3mm*65mm
4、機床尺寸：1500mm *1700mm *2350mm
5、機床淨重：1280kg
E、MY-M7130 平麵磨床
一）用途與特點：本設備采用砂輪周邊進行磨削，工作台縱向運動，魔頭橫向進給采用液壓驅動，垂直進給采用快速升降，工作台快速運動采用緩衝裝置，無撞擊現像，結構先進。
| 序號 | 項 目 | 規格參數 |
| 1 | 最大磨削尺寸（寬*長*高） | 320*1000*400mm |
| 2 | 工作台縱向行程（最大） | 1100mm |
| 3 | 工作台縱向移動速度 | 3--27m/min |
| 4 | 工作台縱向撞擊緩衝距離 | 30mm |
| 5 | 工作台T型槽（槽數*寬度） | 3*18 |
| 6 | 砂輪軸中心至工作台麵距離（最大） | ≥580mm |
| 7 | 垂直進給手輪刻度盤值 | 手輪每格 0.01mm |
| 8 | 垂直進給手輪刻度盤值手輪每轉 | 1.00mm |
| 9 | 加工表麵對基麵的平行度縱向 | 1000:0.015mm |
| 10 | 加工表麵對基麵的平行度橫向 | 300:0.01mm |
| 11 | 淨重*毛重 | 3600 kg*4500kg |
| 12 | 電機總功率 | 8.99kw |
| 13 | 液壓泵電機功率 | 3kw |
| 14 | 磨頭電機功率 | 5.5kw |
| 15 | 快速升降電機功率 | 0.37kw |
| 16 | 砂輪軸轉速 | rpm1450 |
| 17 | 表麵粗糙度 | Ra0.63um |
| 18 | 磨頭最大移動量橫向（手動及液壓） | ≥350mm |
| 19 | 磨頭最大移動量橫向（加長） | 450mm |
| 20 | 加工表麵對基麵的平行度橫向 | 300:0.01 mm |
| 21 | 砂輪尺寸（外徑*寬*內徑） | φ350*40*φ127mm |
| 22 | 外形尺寸（長*寬*高） | 2295*1673*2267mm |
F、MY-Z3040 搖臂鑽實訓設備
本搖臂鑽床適用於在中、大型零件的鑽孔、擴孔、鉸孔、平麵及攻螺紋等工作，在具有工藝裝備的條件下可以進行鏜孔。
1、采用液壓預選變速機構，可節省輔助時間。
2、主軸正反轉，停車（製動），變速、空檔等動作，用一個手柄控製，操縱輕便。
3、主軸箱、搖臂、內外柱采用液壓驅動的菱形塊夾緊機構，夾緊可靠。
4、搖臂導軌，外柱圓表麵，主軸、主軸套筒及內外柱回轉滾道等處均進行了淬火處理，可長期保持機床精度的穩定性，延長了使用壽命。
5、有完善的安全保護裝置和外柱防護。
6、在結構設計方麵和在製造過程中，還采取了一係列有效措施，使得機床的精度持久性和整機的使用壽命均為大延長。
二）技術參數：
| 序號 | 項 目 | 規格參數 |
| 1 | 最大鑽孔直徑 | 40mm |
| 2 | 主軸中心至立柱母線 | 1300～300 |
| 3 | 電機功率 | 2.2/0.75kw |
| 4 | 機外型尺寸（長*寬*高） | 1700*700*2120 |
| 5 | 主軸行程 | 200mm |
| 6 | 主軸轉速 | 6級stage |
| 7 | 主軸端麵至底座工作麵 | 1000～260mm |
| 8 | 淨重 | 1500/1700kg |
機電設備安裝與維修行業在維修觀念、維修製度、維修質量、作業方式等方麵都正發生著巨大變化，再加上科學技術日新月異，機電行業發展突飛猛進，各種新技術、新工藝、新材料、新設備不斷出現，多種先進技術相互滲透，機電產品使用的安全性、可靠性要求更高。例如電梯等機電產品越來越電子化、控製集成化，保養越來越複雜，特別是計算機技術、微電子技術的迅速發展，給機電行業、產業帶來了新的革命，技術落後，技能老化成為製約機電設備安裝與維修行業的一大阻力。隻有通過專業生產性實習實訓基地建設，為行業發展提供更多更高要求的機電設備安裝、調試、保養、維修、管理和銷售的基礎性技能人才，並為學生、培訓學員今後的繼續學習和提升發展提供堅實的技術基礎，才能妥善的解決好上述問題。因此，加強本專業生產性實習實訓基地建設是區域支柱產業發展的迫切需要。
四、機械加工實訓室,數控銑床實訓裝置,數控車床教學設備管理辦法與注意事項：
1、要以科學、嚴肅的態度對待實訓，操作人員必須穿好工作服入內，禁止穿背心、短褲、拖鞋等進入。
2、實訓室的設施布局不得隨意變（移）動。各種設施設備及工具應定期檢查、保養，確保正常使用。
3、供電和排風係統的啟動須由教師操作。
4、實訓室內、外要有良好的環境和秩序,室內要保持安靜,嚴禁大聲喧嘩、打鬧,不準在實訓室內飲食、吸煙，不進行與實訓無關的活動。
5、學生實訓須固定位置，實行分組管理、組長負責製。
6、實訓前後均要仔細檢查和清點本組實驗設備、器材，並如實填寫《器材使用報告單》,若有損壞、丟失，須及時聲明並進行登記，任課教師要查明原因，及時作出處理。
7、實訓前應弄清實訓目的、原理、使用的儀器設備,明確實訓操作方法、操作步驟和注意事項，做好實訓前的一切準備工作。
8、實訓操作開始時，要首先檢查儀器設備是否正常，發現問題及時報告，以便妥善處理。
9、學生實際操作前必須經教師檢查，確認無誤後方可進行。
10、實訓操作過程中要認真操作,仔細觀察，要注意安全，嚴格遵守安全操作規程。
11、愛護設備儀器,節約水、電和實訓耗材。不準私自將實訓室中的物品帶出實訓室。
12、實訓結束後，使用的各種工具、儀器、材料等必須按“5S”整理好。做好各項清潔工作,切斷電源，關好窗門。
