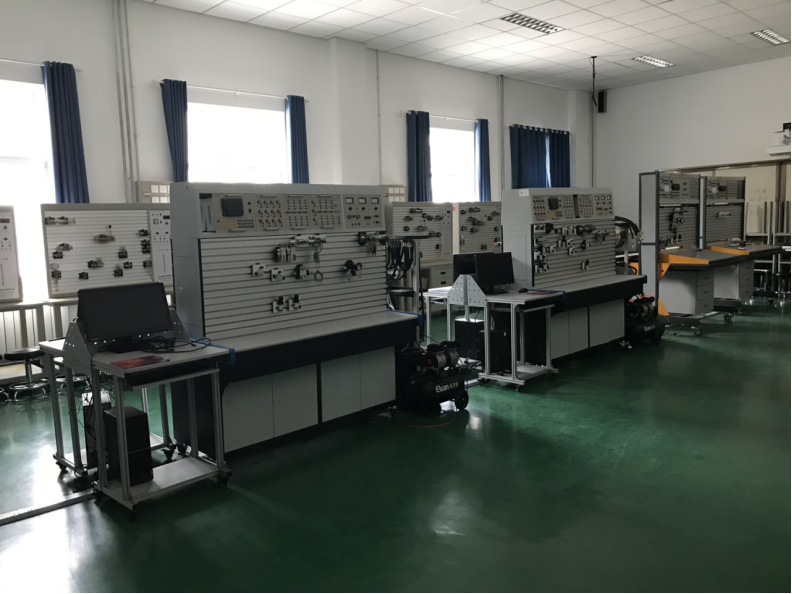

液壓與氣動實訓室功能介紹及主要的實訓內容
2022-09-12 08:16液壓與氣動實訓室麵向機電一體化技術專業、電氣技術自動化專業、工業過程自動化專業、電力係統自動化專業、光伏發電技術與應用專業和電廠熱能動力裝置專業學生。主要承擔機電技術應用、電氣技術應用專業和機電一體化專業等相關專業的《液壓與氣壓傳動》與《機械知識》等課程的實訓教學任務。
該實訓室能讓學生很好地理解和掌握液壓與氣動元件結構、形狀、作用和工作原理方麵的知識，掌握常用的液壓回路作用、工作原理及安裝調試方法。還可以完成壓力控製回路實訓、速度調節回路實訓、方向控製回路實訓、雙缸工作控製回路實訓、各種液壓元件的性能實訓、PLC控製的液壓氣動基本回路實訓等三大類18種液壓氣動實訓項目。
（1）用液控單向閥的閉鎖回路
（2）壓力調定回路
（3）二級壓力控製回路
（4）用增壓缸的增壓回路
（5）用H型換向閥的卸載回路
（6）進油節流調速回路
（7）回油節流調速回路
（8）調速齒輪泵和調速閥組成的複合調速回路
（9）流量閥短接的速度換接回路。
（10）用調速閥並聯的二次進給同路
（11）用順序閥的順序動作回路
（12）用行程開關控製的順序動作回路
（13）單作用氣缸速度控製回路
（14）互鎖回路
（15）直線缸、旋轉缸順序動作回路
（16）卸荷回路
（17）或門型梭閥的應用回路
（18）快速排氣閥應用回路
二、液壓與氣動實訓室,透明液壓傳動實訓裝置,氣動與PLC實訓設備實驗室主要的配置設備：
A、MYYA-18A 透明液壓傳動實驗裝置
本裝置是根據《液壓傳動》《液壓原理》《機械基礎》等教材內容要求和國內液壓元件特點，由控製回路，壓力控製回路，速度控製回路，順序控製回路等基本功能回路組成。本演示係統通過對以上四大基本功能的十八種基本控製回路的實驗演示，使學生能熟識常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
二）主要技術參數：
1、電源：AC220V 50Hz
2、直流電源：輸入AC220V ； 輸出DC24V/2A
3、可編程控製器（PLC）：三菱FX1S－20MR主機 12輸入 8輸出（繼電器輸出方式）
4、液壓實訓油泵電機功率：250W 配有專用的穩壓直流電機調速器調速範圍：0－1700r/min
5、實訓工作時離液壓實訓台1.5m遠處：噪聲≤58dB。
6、實訓油路液流壓力要求需0.5－1Mpa（油泵最高壓力：Pmax=2.5Mpa）
7、電磁換向閥：AC24V 吸力3Mpa
8、實訓裝置外型尺寸：1500mm×650mm×1750mm
三）主要特點：
1、液壓PLC控製實訓裝置主要由實訓桌、實訓台、液壓元件和電器控製器件、可編程控製器（PLC）等組件組成。
2、實訓桌、實訓台為鐵質雙層亞光密紋噴塑結構，實訓桌櫃內存放液壓元件等。
3、配備全常用液壓元件：每個液壓元件均配有安裝底板，可方便、隨意地將液壓元件安放在鋁合金型材麵板上（麵板帶“T”溝槽形式的鋁合金型材結構）。油路搭接采用快換接頭，拆接方便，不漏油。
4、實訓元件均為透明有機材料製成，便於了解掌握幾十種常用液壓元件的結構，性能及用途。掌握幾十種基本回路的工作原理，實訓組裝回路快捷、方便。
5、通過機械控，傳統繼電器控製，先進的PLC自動控製與PLC編程及監控技術於一體，靈活實現其功能。
6、實訓控製單元也可以采用獨立的繼電器控製單元進行電氣控製，通過比較，突出PLC可編程序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
四）透明液壓PLC控製基本實訓回路：
1、用手動換向閥的換向回路。
2、用中位機能換向閥的用鎖回路。
3、用液控平向閥的閉鎖回路。
4、壓力調定回路。
5、二級壓力控製回路。
6、用減壓閥的減壓回路。
7、用增壓缸的增壓回路。
8、用H型換向閥的卸載回路。
9、進油節流調速回路。
10、回油節流調速回路。
11、調速齒輪泵的換向調速回路。
12、調速齒輪泵和調速閥組成的複合調速回路。
13、流量閥短接的速度換接回路。
14、用調速閥串連聯的二次進給同路。
15、用調速閥並聯的二次進給同路。
16、用順序閥的順序動作回路。
17、用壓力繼電回的順序動作回路。
18、用行程開關控製的順序動作回路。
19、用行程換向閥的順序動作回路。
20、串聯液壓缸的同步回路。
21、用先導型溢流閥控製的換向回路。
22、PLC編程軟件學習和使用
23、PLC與計算機的通訊，在線調試、監控
24、PLC控製的液壓基本回路實訓（優化控製）

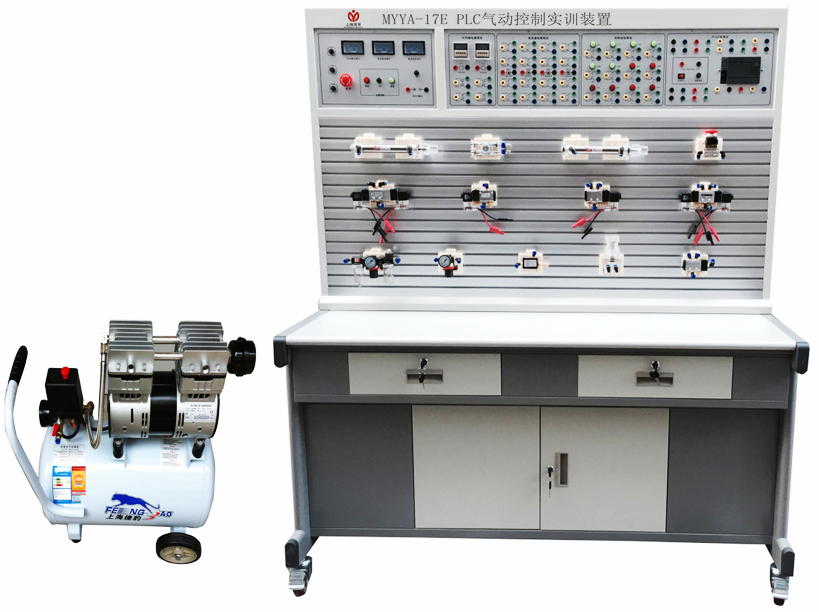

B、MYYA-17E 氣動PLC控製實訓裝置
本裝置是根據《液壓與氣壓傳動》、《氣動控製技術》等通用教材內容要求，精心設計而成。氣動PLC實驗台除了可以進行常規的氣動基本控製回路實驗外，還可進行模擬氣動控製技術應用實驗、氣動技術課程設計，以及可編程序控製器(PLC)學習及其基本應用實驗等，是機電完美結合的典型實驗設備。
本裝置適應於大中專院校、技校、職業學校中的機械工程、機電一體化、自動化專業開設《液壓與氣壓傳動》《氣動控製技術》《 PLC可編程序控製器原理及應用》等相關課程的教學實驗，同時也可作為機、電、氣一體化的綜合實驗台。學生通過實際操作實驗及課程設計，可以準確、形象、深入地了解、掌握氣動元件的結構、氣動回路的控製原理及設計方法等。以及掌握PLC可編程序控製器的功能，控製原理及編程技巧等。
二）主要技術參數：
1、輸入電源：220V．允差±l0%，50Hz；
2、裝置容量：≤2kVA；
3、環境溫度：－5℃～40℃；
4、工作濕度：≤90%(40℃時)；
5、外形尺寸：1500mm×650mm×1750mm
6、靜音無油空氣壓縮機：工作電源：AC220V；電機功率：750W公稱容量24L；額定輸出氣壓0.8Mpa
7、電器控製單元：
（1）電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的輸入交、直流電源及電流指示。啟動/停止按鈕主要用於控製氣泵是否通電。提供電氣控製電路中的AC220V交流電壓、DC24V直流電壓。
（2）PLC主機模塊：主機選用三菱FX1S-20MR，12路開關量輸入，8路繼電輸出。
（3）配有控製模塊：電源模塊，PLC控製模塊，繼電器控製模塊，控製按鈕模塊，氣動元件獨立模塊等。
三）主要特點：
1、氣動與PLC實訓裝置主要由實訓桌及實訓台、氣動元件和電氣控製器件、可編程控製器（PLC）等組件組成。
2、實訓桌、實訓台為鐵質雙層亞光密紋噴塑結構，實訓桌櫃內存放液壓元件等。
3、各個氣動元件成獨立模塊，且裝有帶彈性插腳底板，可方便、隨意地將元件安放在實訓麵板（麵板帶“T”溝槽形式的鋁合金型材結構）上。回路搭接采用快換接頭，布局靈活，拆接方便快捷。
4、采用靜音空壓機，為實訓室提供一個較好的實訓環境。
5、實訓氣源壓力低，係統額定壓力為0.8 Mpa，電氣控製采用低電壓直流24V電源；實訓氣路、控製電路安全可靠，設有手控、氣控、電控等控製功能。
6、實訓控製單元可以采用獨立的繼電器控製單元進行電氣控製，也可以采用PLC控製，通過比較，突出PLC可編序控製的優越性和先進性，加深對PLC編程器的了解與掌握。
7、該裝置集各種真實的氣動元件，繼電器控製單元、PLC編程及監控技術於一體，功能強大，適應範圍廣。
四）氣動基本實訓回路：
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控製回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩衝回路
8、二次壓力控製回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往複控製回路
15、單缸連續往複動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、四缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、殘壓排除回路
24、自動與手動運用回路
25、雙手操作回路
26、PLC編程軟件學習和使用

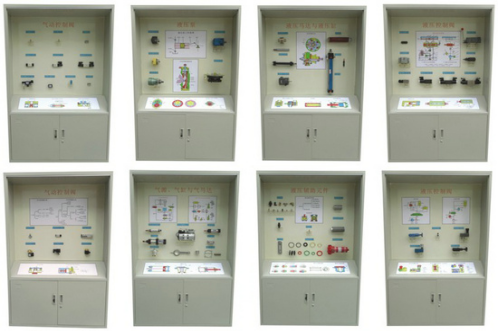

C、MY-41C 氣動液壓示教陳列櫃
一）產品概述：本陳列櫃是按照勞動和社會保障部職業技能實訓技術規範要求而研製的，采用各種新穎機電模型製作，每櫃進行彩噴圖文說明，介紹機械創新設計的基本原理與方法，對提高機械創新意識與創新設計能力具有重大作用。機械示教陳列櫃是機械創新實驗室內主要教學設備。
二）陳列櫃功能：
采用實物或模型以及必要的圖文資料展示常見液壓、氣動元件的基本類型與基本結構。
三）性能規格：
1、陳列櫃中的每個模型都配備文字標牌。
2、陳列櫃中設計有圖示型思考題，以進行啟發式教學或探究性教學。
3、陳列櫃中的模型主要由鋁合金和PVC精製。金屬件進行表麵處理，不生鏽；非金屬件10年不老化。
4、櫃體采用SPCC冷紮板焊成，堅固美觀，表麵采用中溫磷化防鏽漆、平光漆，靜電噴塗。模型材料采用進口有機板製造，板麵附有必要的圖表和文字說明，演示形象逼真，運行可靠。是一套現代化機械課程教學設備。
5、陳列櫃內裝有照明日光燈，並配裝玻璃推門防塵。
6、輸入電壓：交流220V，功率400W。
7、單個展示櫃外形尺寸：1100×450×1850mm
| 序號與名稱 | 陳列櫃內容 |
| 第一櫃、液壓泵 |
齒輪泵：液壓泵工作原理、外齧合齒輪泵、內齧合齒輪泵 葉片泵：單作用葉片泵 柱塞泵：徑向柱塞泵、伺服變量機構、軸向柱塞泵 |
| 第二櫃、液壓馬達與液壓缸 |
液壓馬達：葉片式液壓馬達、徑向柱塞馬達 液壓缸類型：柱塞缸、擺動缸 液壓缸結構：活塞與活塞杆、緩衝裝置、單杆液壓缸 |
| 第三櫃、液壓控製閥 |
方向控製閥：普通單向閥、二位三通電磁閥、液控單向閥、三位五通電磁閥、手動換向閥、二位四通電磁閥、機動換向閥 三位四通電磁閥 |
| 第四櫃、液壓控製閥 |
壓力控製閥：直動式溢流閥、先導式溢流閥 流量控製閥：定差減壓閥、定比減壓閥 |
| 第五櫃、液壓輔助元件 |
管接頭：快速接頭、管接頭 過濾器：表麵粗過濾器、紙質過濾器、深度型過濾器 蓄能器：液位計、消聲器 |
| 第六櫃、氣缸與氣馬達 |
空氣壓縮機：小型空氣壓縮機、壓縮機附件 氣缸：普通氣缸、薄膜氣缸 氣馬達：普通型衝擊氣缸、擺動氣缸、葉片式馬達 |
| 第七櫃、氣動控製閥（1） |
方向控製閥：單向控製閥、氣壓控製換向閥 壓力控製閥：直動式電磁閥、先導式電磁閥、直動式電磁閥、延時換向閥 |
| 第八櫃、氣動控製閥（2） |
流量控製閥：排氣節流閥、柔性節流閥 比例閥與伺服閥：或門元件、雙氣控換向閥、單電控電磁閥、三位五通電磁閥 氣動邏輯元件：氣體三聯件減壓閥、非門禁門元件、是門與門元件、或非元件 |
實驗室是完成《液壓與氣壓傳動技術》課程的實驗場所。通過實驗幫助學生加深理解和鞏固課程中所學的基本概念和理論。掌握基本常用液壓、氣動元件的特性，熟悉傳動基本回路和基本傳動係統的組成和工作原理。培養學生觀察能力和分析能力，以及掌握所學知識解決實際問題的能力。實現計算機聯網教學，可視化展示誤差分析評定結果，使實驗更具科學、嚴謹、合理性。通過這些實訓項目實現了理論教學與實踐教學的有機結合，提高了學生的學習興趣及動手能力，培養了學生的學習能力、實踐能力、創造能力及應用能力，為將來從事與機械相關的製造、維修等工作打下良好的基礎。
四、液壓與氣動實訓室,透明液壓傳動實訓裝置,氣動與PLC實訓設備實驗室日常安全管理製度：
1、學生進入實驗室必須保持安靜,並按指導教師的安排就位,不得隨意走動或改變位置。
2、實驗進行前,按照實驗教材的要求檢查儀器設備是否齊全、完好,發現問題立刻告知教師,確保實驗順利進行。
3、實驗過程中,必須嚴格按照指導教師要求和實驗步驟進行操作,時刻注意用電安全,按要求合分電源開關,遇到問題舉手示意,不得隨意走動。自己設計的實驗必須經指導教師的同意後方可進行操作。
4、實驗完畢後,請及時關閉實驗桌和儀器設備的電源,將儀器設備和電源整理好,並填好學生實驗登記表,請指導教師簽字驗收後方可離開。
5、保持實驗室的儀器設備安全和環境衛生是每個學生應盡的義務,在實驗完畢後,實驗學生必須清理在實驗室中留下的一切廢物,使下一個實驗能順利進行。
6、進入實驗室後,不得隨意翻動元件櫃內的任何物品,否則,若發生丟失、損壞等情況將追究其責任。嚴禁把實驗室內的儀器、儀表、配件、模塊等帶出實驗室。
五、液壓與氣動實訓室,透明液壓傳動實訓裝置,氣動與PLC實訓設備實驗室操作注意事項：
1、工作前先檢查液壓係統壓力是否符合要求,再檢查各控製閥、按鈕、開關、閥門、限位裝置等是否靈活可靠,確認無誤後方可開始工作。
2、開機前應先檢查各緊固件是否牢靠,各運轉部分及滑動麵有無障礙物,限位裝置及各個插頭是否連接完整等。
3、油缸活塞發現抖動或油泵發生尖銳聲響,或工作中出現異常現象應立即按下急停按鈕,停機檢查、排除故障後方可再工作。
4、工作完畢後應先關閉工作油泵,再關閉控製係統,切斷電源,擦淨設備並作好實驗記錄。
5、嚴禁亂調調節閥及壓力表,應定期校正壓力表。
6、保證液壓油液不汙染,不泄露,工作油溫度不得超過45℃。
7、對違反上述規定的同學要及時製止,並給予必要的批評教育。對不聽指導和屢教不改者,要責令其檢查或停止實訓。情節嚴重的要報上級處理。
8、實訓指導教師要如實記錄實驗過程中的相關內容,對損壞的儀器、儀表及設備要及時上報,按有關規定執行。
9、實訓指導教師是實踐操作的第一安全責任人,要做好安全教育和檢查指導工作。
