2022-09-27 15:28電工電路實驗室主要承擔校區信息學院和工程學院的《電路原理》、《電路分析》、《電工電子技術》和《電工基礎》等課程的實驗教學、電工實訓和開放性實驗工作。
一、可開設實驗項目：
1、疊加定理與戴維南定理的驗證
2、一階RC電路的測試
3、RLC元件的阻抗特性和諧振電路的研究
4、單相正弦交流電路及功率因數的提高
5、三相交流電路
6、三相異步電動機的直接起動和正反轉控製

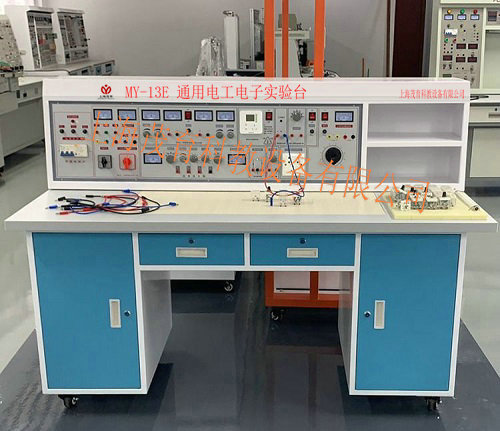

二、主要設備的功能介紹：MY-13E通用電工電子實驗台
二、主要設備的功能介紹：MY-13E通用電工電子實驗台
實驗台具有較完善的安全保護措施，較齊全的功能（詳見實驗台結構簡介）。實驗桌中央配有通用電路板，電路板注塑而成，表麵布有九孔成一組相互聯通的插孔，元件盒在其上任意拚插成實驗電路，元件盒盒體透明，直觀性好，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實驗桌下邊左右櫃內，大大提高了管理水平，規劃化程度，大大減輕了教師實驗準備工作。
二）操作桌結構：
|
1.實驗台鐵質噴塑外殼尺寸：123×35×20cm 2．三相保險座 3．三相電源輸入指標 4．總開關：實驗台電源總開關，帶漏電、過載保護 5．試驗按鈕：試驗漏電開關漏電功能 6．電源輸入指示1隻 7．電源輸出指示3隻(紅、綠、黃三色) 8．交流電壓表：指示輸出線電壓 9．電壓轉換開關：與電壓表配合使用，監示輸出線電壓的大小與對稱情況 10．接線座5隻：A單元三相四線及地線輸出 11．電流表W相電流輸出指示 12．O/I開關：三相四線電源輸出控製 (提高安全係數) 13．接線座2隻：B單元交流低壓電源輸出 14．電表(2A)：B單元交流電流指示 15．旋鈕：B單元3-24V交流低壓選擇輸出 16．開關：C單元雙路直流穩壓電源開關 17．旋鈕：C單元雙路Ⅰ路穩流調節 18．旋鈕：C單元雙路Ⅱ路穩流調節 19．接線座2隻：C單元Ⅰ路直流穩壓輸出 20．保險座：C單元雙路穩壓電源保險 21．電表4隻：雙路穩壓電源電壓、電流指示 22．接線座：D單元直流5V穩壓輸出 23．電表：D單元電流0.5V輸出指示 24．開關1：控製各低壓交流電、信號源 25．開關2：控製E單元交直流調壓電源 |
26．電表：E單元交流電壓輸出指示 27．接線座4隻：E單元交流、直流輸出口 28．旋鈕：E單元0～240V電壓調節 29．插座：G單元220V輸出插座 30．旋鈕：音頻功率放大器音量調節 31．接線座2隻：音頻信號輸入 32．按鈕：單次脈使能開關 33．接線座3隻：單次脈衝輸出口 34．電表：函數發生器正弦波輸出電壓指示 35．旋鈕：正弦波輸出三級衰減幅度粗調 36．旋鈕：正弦波輸出口 37．接線座：正弦波輸出口 38．旋鈕：矩形波輸出幅度調節 39．接線座：三角波輸出口 40．旋鈕：函數信號發生器頻率細調 41．接線座：矩形波輸出口 42．旋鈕：函數信號發生器五級頻率粗調 43．電表：函數發生器輸出頻率指示 44．萬用表：MF47型 46．實驗桌麵尺寸：160×70cm 47．通用電路板：規格35×90cm，元件盒在其上任意拚插進行實驗 48．儲存板：放置元件盒 49．左儲存櫃：放置儲存板 50．抽屜：放置常用工具 51．右儲存櫃：放置儲存板 53．工具 |
1、輸入工作電源：三相四線。
2、輸出電源及信號
A單元：三相四線
B單元：交流3、6、9、12、15、18、24V
C單元：雙路恒流穩壓電源（具有過載及短路保護功能），二路輸出電壓都為0～30V，內置式繼電器自動換檔，由多圈電位器連續調節，使用方便，輸出最大電流為2A，具有預 設式限流保護功能。
電壓穩定度：<10-2 負載穩定度：<10-2 紋波電壓：<5mv
D單元：直流穩壓5V，電流0.5A
E單元：交直流電壓0～240V連續可調，電流2A
F單元：220V電壓輸出，供外接儀器使用。
3、單次脈衝源：每次均可輸出一對正負脈衝
★4、函數信號發生器：輸出正弦波、矩形波、三角波
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率範圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節範圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量範圍100MHz，自動換檔。
7）單次脈衝源：沒按下一次按鈕產生正負脈衝各一組5、音頻功率放大器：輸入音頻電壓不低於10mv，輸出功率不小於1W，音量可調，內有喇叭，用於放大器電路擴音，也可作信號尋跡儀器使用。
5、絕緣電阻：>5MΩ
6、漏電保護：漏電動作電流≤30mA
四）結構與配備:
1、實驗桌鐵質雙層亞光噴塑結構，桌子中間是抽屜，放置常用工具，桌子下部左右是元件儲存櫃，放置實驗元器件。1台學生實驗桌，一台兩座，桌子外形尺寸：160×70×80cm。桌中央配置通用九孔電路板(尺寸：35×90cm )，根據實驗電路在其上任意拚插元件盒成實驗電路，元件盒盒體透明直觀，內裝元件一目了然，盒蓋印有永不褪色元件符號，盒蓋與盒體結合采用較科學的壓卡式結構，維修拆裝方便。每張台桌配有一粒膠皮板，保護通用底板與桌麵（如需在桌上放置電動機、焊接等）。
2、實驗台鐵質雙層亞光噴塑結構，後開門，便於維護，學生實驗桌各配1台。
