燃氣實訓室,燃氣灶具熱工性能測定裝置,中央空調實驗設備
2022-10-21 16:15燃氣實訓室主要承擔城市熱能應用技術、製冷與空調技術專業等有關家用空調、中央空調的維修實訓以及院內有關燃氣設備的實訓。
一、主要儀器設備：
實訓設備包括壁掛式空調、櫃式空調、大型中央空調模擬裝置、燃氣灶具熱工性能測定裝置、冰箱模擬裝置、燃氣灶、燃氣熱水器、燃氣壁掛鍋爐及暖通設備常用安裝、維修工具等。
1、MYCN-17 燃氣灶具熱工性能測定裝置
裝置功能：
1）用於測定燃氣灶具的熱負荷及熱效率
2）外形尺寸：1400×500×1600
主要配置：
1）燃氣灶、燃氣調壓器、濕式氣體流量計、標準鋁鍋、溫度計、U型壓力計 、秒表 、大氣壓力計、幹濕溫度計、攪拌器、小型氣源鋼瓶，可活動支架等。
2）家用液化石油氣標準燃氣灶1台
3）標準鍋（26 cm）1套：附帶攪拌器及溫度計
4）濕式氣體流量計,0-2 m3/h，分度值不大於0.02L
5）精密水銀溫度計：量程0～50℃，最小刻度0.1℃
6）精密水銀溫度計：量程50～100℃，最小刻度0.1℃
7）水銀溫度計：量程 0～50℃，最小刻度0.1℃，分度值≤0.5℃
8）電子天枰：測量範圍0～20kg, 分度值為0.001kg
9）燃氣調壓器技術參數：放散壓力範圍RAF：0.0001～0.01Mpa；

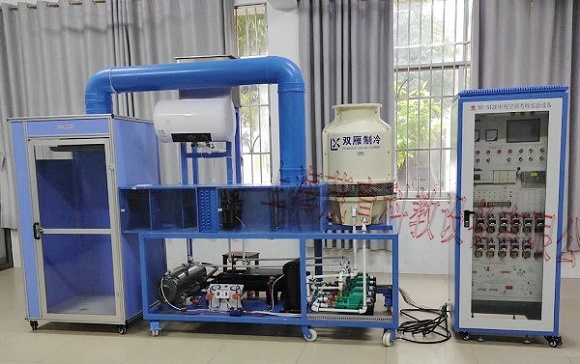

2、MYCN-15 中央空調實驗設備
本裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控製、電氣技術應用、電機與電器、製冷和空調設備運用與維修等專業的《製冷空調機器設備》、《製冷空調裝置的安裝操作與維修》、《製冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。
裝置特點：
1）中央空調係統實訓平台 是根據目前國內建築電氣，樓宇智能化精心設計的綜合實驗裝置，本裝置結合當前安防領域的先進技術，從教學實驗的要求的角度出發，以工程化的設計理念完整的實現了中央空調全空氣調節係統的工作過程。
綜合性；采用國內先進的二次回風係統，在同一台實驗台上完整的完成不同製冷係統工況
工程化；數字輸入輸出模塊整套控製係統大部分采用工業現場實際應用部件,水閥調節采用4-20MA電流輸入型PDI調節方式，控製冷凍水流量。
開放性；裝置采用透明化，開放性設計，學生能夠清晰的了解整個係統工 作原理
安全保護；裝置設有強電漏電係統裝置
2）實用性強 控製器采用市場上廣泛應用的DDC控製器及相關繼電器、控製開關、指示燈、標準通信接口可編程控製器，上位機軟件實時顯示係統運行狀態及數據。
3）直觀性強 實訓裝置直觀展示了中央空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有係統完整流程圖、交流電壓表、交流電流表、真空壓力表、信號指示燈使整個係統的實時工作狀態一目了然；便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
4）綜合性強 整套實訓裝置集製冷係統、電氣控製係統、故障模擬係統於一體，滿足對實訓的要求。
5）中央空調製冷、製熱循環輸送管路：用最新型色鋁塑管以及銅件連接,並標有明顯的走向標誌。輸送管路經電磁閥、風機盤管輸送給模擬房間或模擬風管、根據所需調節風速開關或風量。
6）帶電腦串行接口,組成智能化測試裝置：係統的控製軟件采用全漢化菜單式操作。測溫器是高精度的熱電鍋,自A/D摸數轉換器轉換成數字信號,經Rs232電腦接口輸出,在電腦安置相關程序之後,屏上清楚記錄、采樣、通過打印機輸出進行理論分析。
7）製冷量調節控製裝置：
A）通過自動調節提高冷媒流量，可以有效降低壓縮機的排氣溫度，擴大壓縮機高效做功區。采用雙向電子控製係統，可實現雙向熱泵功能、冷庫控製，空用製冷機組，變頻機組、中央空調機組的的節能控製和流量自動調整。
B）軟件控製，能在線控製係統的溫度，讀取機組在最佳溫度係統製冷冷媒的流量開度數，調整製冷機組的過熱度，過冷度。該文本顯示界麵的左側，以文本的形式實時顯示當前機組的運行數據。在界麵右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界麵右側的下半部分“數據信息”中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、等信息。具有上位機調節的線上和手動調節功能：
8）係統特點：
A）4路實時溫度顯示：控製器同時檢測係統的製冷多點溫度，來控製機組過冷/過熱度。
B）閥的開度實時顯示：控製對象為最大500P開度設定。可自行製冷係統製冷劑流量設定最小開度。
C）24路參數控製參數設置：控製器內所有與控製相關的溫度參數、時間參數、控製參數、等24個參數都可以調整，以適應製冷/熱泵/冷庫/水機等設備。
D）自動調節：設備運行時有斷電記憶功能，保持當前值不變。確保製冷/熱泵/冷庫/水機等狀態下的閥門開度。
E）6路用戶模擬環境數據入設定如下圖：在調試中通過軟件模擬設定，可模擬製冷主機組在各個溫度條件下，閥的開度狀態來積累大量數據，從而根據每一個製冷機組的特點來設定閥的標準開度值。具體參照24路參數設定
F）多達8路設備運行監控：在線監控機組的壓縮機、膨脹閥、各點溫度、保護動作電路等運行狀態。
G）過冷/熱度控製範圍：2-15攝氏度。可自行設定製冷主機的過/冷、過熱度為設計提供數據。
H）製冷劑：適應R134A\R22\R410A等其它冷媒
9）脫機手動設定
A）溫度和開度可顯示查詢/設置：控製器所有檢測到的溫度都可以被查詢開度也可以實時查詢顯示
B）調節功能：在機組開發和調試階段，可以通過控製器手動調節功能，取得有效的試驗數據。
C）數碼管顯示器在線顯示開度和溫度以及故障代碼。
D）數碼管顯示器在線顯示開度和溫度以及故障代碼
二、實驗室建設目的：學生通過對暖通產品的安裝、運行、維護和保養等一係列的實訓，能夠較好的掌握基本操作技能，提高故障處理和解決問題的能力。為將來走向暖通產品安裝與售後崗位打下良好的基礎。
三、實訓室主要承擔實訓項目：
1、家用空調安裝操作
2、空調常見故障維修
3、壁掛式空調性能檢測
4、中央空調運行
5、燃氣設備結構認知
6、燃氣壁掛爐常見故障維修
