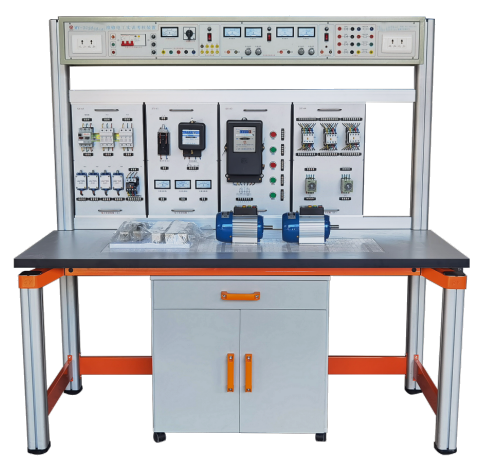

MYWX-305A初級維修電工實訓平台

一、初級維修電工實訓平台-概述
本裝置采用常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易於擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等，符合初級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能
1、輸入電壓：三相四線製380V±10% 50Hz
2、工作環境：環境溫度範圍為-5～＋40℃
3、裝置容量：＜1KVA
4、安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護
5、外形尺寸：1600mm×700mm×1450mm
三、實訓裝置的基本配置及功能：
本實訓台主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
（一）實訓屏
    實訓屏為優質鋁型材框架與主機箱組成，鋁合金麵板，主機箱為實訓掛箱提供交流電源、直流穩壓穩流電源，安全保護，具體功能如下：
1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓台接通）。
2、推上三相漏電開關，三相電源向實訓掛箱等供電，一隻450V交流電壓表通過轉換開關指示三相輸出線電壓。
3、低壓交流電源：輸出6V、9V、12V、24V、36V低壓交流電源，功率50W。
4、提供～220V插座2隻，為外部設備提供工作電源。
5、直流電源
（1）、1路5V/1A直流穩壓輸出。
（2）、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。
6、4隻5408二極管，用於能耗製動的整流電路。
7、三隻100Ω/50W電阻用於電動機降壓啟動、一隻10Ω/25W用於異步電動機的能耗製動。
（二）實訓掛箱及器材配備
繼電接觸控製線路實訓所有的元器件都通過導線引到接線端子上，學生接線時隻需在端子上進行接線，有利於保護元器件；實訓時通過線槽走線，進行工藝布線訓練。
 1、SY-61維修電工掛箱（一）
閘刀開關1隻，單相電度表1隻，交流電流表3隻
2、SY-62維修電工掛箱（二）
   燈座2隻、啟輝器1隻，鎮流器1隻，日光燈1套，86開關底座2隻
3、SY-63維修電工掛箱（三）
三相三線電度表1隻，控製控鈕5隻
4、SY-64維修電工掛箱（四）
  交流接觸器3隻，時間繼電器2隻
5、SY-65維修電工掛箱（五）
  斷路器1隻，3P熔斷器座2隻，行程開關4隻，熱繼電器1隻
6、九孔萬能電路實訓板  2塊
7、電阻、電位器、電容、二極管、三極管、可控矽等器材一批。
8、三相鼠籠異步電動機180W Y/△  1台
9、安全配備滅火器  全室1台（購10台設備以下無）
（三）實訓桌
實驗桌規格為1600（長）*700（寬）*1500（高），實驗桌主體結構全部采用高性能表麵氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表麵靜電噴塗工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭。桌麵采用25mmE1級三聚氰胺飾麵板，桌麵板下設支撐框架，承受力不少於300kg。配備儲存櫃，存放元件盒等，儲存櫃底部4隻高強度萬向可製動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌一桌兩座，實驗桌中央配有通用九孔萬能插件板(尺寸：35×60cm )，九孔萬能插件板主體由ABS注塑而成，表麵布有九孔成一組相互聯通的插孔，九孔萬能插件板內部內嵌84組銅質九孔一體成型嵌件（共有756孔）。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張台桌配有一粒膠皮板，保護通用底板與桌麵（如需在桌上放置電動機、焊接等）。
實驗桌後麵二支桌腳向上延伸，配上特製拉模成型的二根帶滑槽橫梁鋁型材，組成電氣實驗掛箱支架。支架與電氣控製實驗掛箱配套，上下方便，左右移位自如。
四、實驗項目

（一）電拖部分
1.三相電機直接啟動控製 2.三相電機點動控製 3.三相電機自鎖運行控製 4.帶電流表的點動與連續運行控製	5.帶電能表的兩地控製 6.單向運行反接製動控製 7.時間繼電器控製電動機Y/△降壓起動控製 8.工作台自動往返行程開關控製
（二）室內照明配電
1.插座和一個開關控製一盞燈 2.日光燈線路的接線 3.聲控開關控製白熾燈電路的接法	4.單相電度表直接接線電路 5.配電板的安裝 6.兩地控製一盞燈的接法
（三）電子技術綜合訓練
1.單相橋式整流電路 2.串聯可調穩壓電源電路 3.集成直流穩壓電源 4.單結晶體管特 5.單結晶體管觸發電路性	6.晶閘管可控整流電路（綜合性實訓） 7.電子門鈴電路（綜合性實訓） 8.電子報警電路（綜合性實訓） 9.光控簡易燈自動開關電路（綜合性實訓） 10.電子催眠器（綜合性實訓）
（四）安全急救演示 （五）消防技能的認識與掌握（教師演示）

---
