MY-15A通用電工電子電拖(帶直流電機)四合一實驗室成套設備





 通用電工電子電拖(帶直流電機)四合一實驗室成套設備是在“MY-13D 通用電工電子電拖實驗室成套設備”的基礎上增加了直流電機的調速環節,直流實驗電機等,除能完成前者全部實驗內容外,能完成教學大綱要求的基礎直流電機實驗。該設備研製成功,解決了廣大學校直流電機實驗元器件難以購置、難以管理、難以開出實驗課的煩惱。該設備把電工學、電工原理、電子技術、電力拖動控製線路、直流電機實驗有機的融於一體,大大節省實驗室,節省管理人員,節省資金。大大提高了管理水平,規劃化程度,大大減輕了教師實驗準備工作。該設備是學校一步到位、上規模、上檔次的理想選擇。
二、設備結構與配備:
1、實驗桌:一台二座,桌子外形尺寸:160×70×80cm。桌中央配置通用電路板。每張桌配有一粒膠皮板,以保護通用電路板及桌麵(如需要在其上放置電機、焊接等)。桌下都是元件儲存櫃,放置元器件。

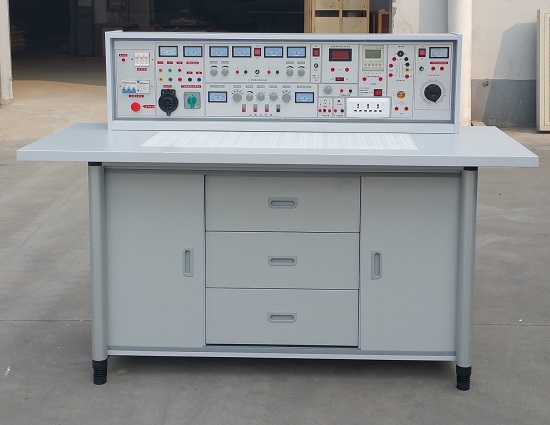

2、實驗台:在MY-13C通用
電工電子實驗室成套設備的基礎上增加直流電機調速環節,Ia、If指示環節,0~220V直流電源。學生實驗桌及示教控製台各配備一台。
3、示教控製台:1台示教控製台,分別控製12台學生台的電源,通用電路板演示屏立在實驗台上,尺寸150cm×70cm,用於講解、演示。
4、器材配備:
26台三相180W電動機,13台直流電機100W,26隻時間繼電器,78隻交流接觸器,156隻交直流電表,13隻MF-500型萬用表,39隻指示燈,52隻行程開關,78隻控製按鈕,13隻倒順開關,26隻變壓器,13隻三相雙投閘刀,13隻三相閘刀,13套實驗所需電阻、電位器、電感線圈、互感線圈、二極管、三極管、場效應管、集成、可控矽、邏輯電平開關、邏輯電平指示等元件盒(元件已裝在元件盒內),13套剝線鉗、螺絲刀、尖嘴鉗等工具。
5、用戶自備器材:示波器(型號不限),晶體管毫伏表等。
三、實驗項目:
1)電工實驗

1.電工測量儀表的使用
2.常用元件的識別與檢測
3.線性元件與非線性元件的伏安特性
4.電源的外特性
5.電位值、電壓值的測定
6.電流表和電壓表的擴程
7.基爾霍夫定律的驗證
8.驗征楞次定律
9.迭加原理與互易定理的驗證
10.戴維南定理與諾頓定理的驗征
11.電壓源與電流源的等效變換
12.受控源特性的研究
13.一階電路實驗
14.二階電路的過渡過程
15.研究LC元件在直流和交流電路中的特性
16.負載獲得最大功率的條件
17.交流電路參數的測量
18.正弦交流電路中RLC元件的特性
19.RL及RC串聯電路實驗
20.RLC串聯諧振電路
21.日光燈電路的連接及功率因數改善
22.三相負載的星、三角接法
23.三相電路及功率的測量
24.R-C選頻網絡的研究
25.二端口網絡研究
26.單相變壓器實驗
27.互感電路實驗
28.三相異步電動機的使用與起動
29.三相電動機繼電接觸控製的基本電路
30.三相電動機Y一△起動控製實驗
31.三相電動機的順序控製實驗
32.三相電動機能耗製動控製實驗
2)電子實驗
1.晶體二極管的特性及檢測
2.晶體三極管輸入輸出特性
3.低頻小信號電壓放大器
4.直接耦合兩級放大器
5.RC耦合兩級放大器
6.負反饋對放大器性能的影響
7.變壓器耦合推挽功率放大器
8.互補對稱推挽功率放大器(OTL)
9.單相半波整流
10.單相全波整流
11.單相橋式整流
12.單相橋式整流濾波
13.單結晶體管特性
14.單結晶體管觸發電路
15.晶閘管簡單測試及可控整流電路
16.場效應管測試
17.串聯型穩壓電壓
18.差動放大電路的研究
19.集成運放參數的測試
20.集成運放減法電路
21.集成運放加法電路
22.集成運放積分電路
23.集成運放微分電路
24.集成運放文氏正弦波振蕩器
25.電容三點式振蕩器
26.電感三點式振蕩器
27.集成穩壓電路
28.無穩態電路(多諧振蕩器)
29.施密特觸發器
30.集成與門邏輯功能測試
31.集成非門電路邏輯功能測試
32.集成或門電路邏輯功能測試
33.集成與非門邏揖功能測試
34.CMOS門電路的測試
35.基本RS觸發器
36.JK觸發器
37.D觸發器
38.555時基電路的應用(方波發生器)
39.二一十進製計數器
40.二一十進製8421譯碼器
41.加法器
42.減法器
43.用集成與非門構成單穩態觸發器
44.組合邏輯電路
3)電氣控製部分實驗
1.閘刀開關正轉控製線路
2.接觸器點動正轉控製線路
3.具有自鎖的正轉控製線路
4.具有過找保護的正轉控製線路
5.倒順開關控製正反轉控製線路
6.接觸器聯鎖的正反轉控製線路
7.按鈕聯鎖的正反轉控製線路
8.按鈕接觸器複合聯鎖控製線路
9.自動往返行程控製線路
10.接觸器控製串聯電阻降壓起動線略
11.時間繼電器控製串聯電阻降壓控製線路
12.手動Y/△降壓起動
13.接觸器控製Y/△降壓起動
14.時間繼電器控製Y/△降壓起動
15.QX3-13型Y/△自動起動控製線路
16.半波整流能耗製動控製線路
17.全波整流能耗製動控製線路
18.C620車床電氣控製線路
19.手動降壓起動
20.單相運行反接製動控製線路
21.電動葫蘆電氣控製線路
22.C6163車床電氣控製線路
23.控製電路聯鎖控製線路
24.主電路聯鎖控製線路
25.直流電機啟動
26.直流電機的調速
27.直流電機的反轉
28.直流電機製動實驗
通用電工電子、電拖(帶直流電機)四合一實驗室元件清單(每台)
電工電子部分
注
電 阻 0.5Ω 1 1/2W
電 阻 1 1/2W
電 阻 5.1Ω 2 1/2W
電 阻 51Ω 1 1/2W
電 阻 100Ω 3 1/8W
電 阻 150Ω 1 1/8W
電 阻 200Ω 1 1/8W
電 阻 300Ω 2 1/8W
電 阻 330Ω 2 1/8W
電 阻 430Ω 1 1/8W
電 阻 470Ω 1 1/8W
電 阻 510Ω 2 1/8W
電 阻 680Ω 2 1/8W
電 阻 820Ω 2 1/8W
電 阻 1K 3 1/8W
電 阻 1.5K 1 1/8W
電 阻 2K 2 1/8W
電 阻 2.4K 2 1/8W
電 阻 2.7K 1 1/8W
電 阻 3.3K 3 1/8W
電 阻 3.9K 1 1/8W
電 阻 4.7K 1 1/8W
電 阻 5.1K 1 1/8W
電 阻 6.8K 2 1/8W
電 阻 10K 4 1/8W
電 阻 13K 1 1/8W
電 阻 20K 2 1/8W
電 阻 39K 2 1/8W
電 阻 51K 1 1/8W
電 阻 100K 2 1/8W
電 阻 200K 1 1/8W
電 阻 1M 1 1/8W
電 阻 10M 1 1/8W
電 位 器 470Ω 1 1/2W
電 位 器 1K 2 1/2W
電 位 器 4.7K 1 1/2W
電 位 器 22K 1 1/2W
電 位 器 10K 1 1/2W
電 位 器 100K 1 1/2W
電 位 器 470K 2 1/2W
電解電容 1uF 1 16V
電解電容 10uF 3 16V
電解電容 47uF 3 16V
電解電容 220uF 1 35V
電解電容 470uF 1 35V
瓷片電容 300P 1 63V
瓷片電容 1000P 2 63V
瓷片電容 0.01uF 3 63V
瓷片電容 0.1uF 1 63V
瓷片電容 0.47uF 1 63V
瓷片電容 2uF 1 250V
音頻輸入變壓器   1
音頻輸出變壓器   1
變 壓 器 220/6V.6V.24V 1 8W
電 感 1
電 感 390µH 1
電感(鎮流器) 8W 1
二 極 管 4007 4
二 極 管 2AP9 1
發光二極管   2
穩壓二極管 2CW54 1
穩壓二極管 2CW76 1
晶 振 10M 1
場效應管 3DJ6 1
單 結 管 BT33 1
晶 閘 管 KP1 2
三 極 管 3DG6 2
三 極 管 3DG12 1
三 極 管 3AX31 2
三 極 管 3DA1 1
三端穩壓 7805 1
指示燈(信號燈) 6V 0.1A 1
開 關   4
喇 叭 8Ω/0.2W 1
繼電器 6V 1
音樂集成 4V 1
電平開關和邏輯電平指示   1
燈 泡 220V/15W 12 自 備
燈 座   12
條形磁鐵   1
原副線圈   1
直流電表 5MA 1
直流電表 10MA 1
直流電表 50MA 3
直流電表 200MA 1
直流電表 1V 1
直流電表 15V 1
直流電表 ±100UA 1
交流電表 500MA 3
日光燈管 8W 1
日光燈座   2
起 動 器   1
集 成 座 14腳 2
集 成 座 16腳 1
集成運放 UA741 2
定 時 器 NE555 1
TTL與非門 74LS00 1
TTL非 門 74LS04 1
TTL與 門 74LS08 1
TTL與非門 74LS20 1
TTL或 門 74LS32 1
譯 碼 器 74LS42 1
TTL觸發器 74LS74 1
七段譯碼器 74LS247 1
全 加 器 74LS283 1
CMOS或非門 CD4002 1
共陽數碼器 546R 1
電力拖動部分
保地區險 管 2A 6
交流接觸器 CJ10—10 A 380V 6
按鈕﹣紅 LA19—11 2
按鈕﹣綠 LA19—11 4
三相閘刀 380V 15A 1
三相雙投閘刀 380V 15A 1
熱繼電器 JRO—20/3 2
時間繼電器 JS7—2A 380V 2
倒順開關 KO—380V 10A 1
行程開關 LX19—001 4
指 示 燈 XD—5 3
電 阻 RX—510Ω/30W 3
鈕子開關 KN1×2 3
變 壓 器 BK25W380V/6.3V.36V 1 個
電 動 機 △接380V 2
直流電機 100W 1 台
工
尖 嘴 鉗   1 把
螺 絲 刀   3
剝 線 鉗   1 把
導 線 BV1.13mm2 若 幹
萬 用 表 MF47 1
實 驗 台   1台
桌 子   1張
凳 子   2張
防 腐 皮   1塊
