MY-17B通用电工电子自动控制原理实验室成套设备

通用电工电子自动控制原理实验室成套设备-是根据职业教育课程改革和教材建设规划要求，并按照职业教育的教学和实训要求而设定，涵盖电路分析/电工基础/电工学/模拟电子技术/数字电子技术/电机控制/继电接触控制等课程的实训大纲要求，其适合普通高校、职业院校、技校、职校等实验室新建、扩建、更新换代，为学校迅速开设实训课程提供了理想的实训设备。
二、技术指标：
1、工作电源：单相三线AC 220V±10%  50Hz
2、工作温度：－10～40℃；环境湿度：≤90%（25℃）
3、外形尺寸：长×宽×高=1600×700×1500㎜
4、整机功耗：≤1.0KW
5、安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线。
三、设备结构：

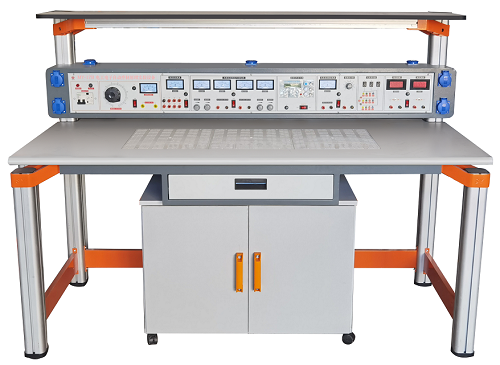

装置由实验台主机箱、仪器架、实验桌（装有九孔万能插件板）、移动矮柜、透明创新实验模块、学生凳等组成。实验装置支架与实验桌可组合、可拆装。支架与桌脚一体，铝合金结构。各实验模块可根据实验需求自由组合实验。
（一）实验主机箱结构：
实验主机箱外壳尺寸：146×20×25cm ，外壳钢质材料双层亚光喷塑结构，装有安全保护、交直流可调实验电源，函数发生器/频率计等。
1.电源及参数
1.1输入电源:单相三线输入
1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:一台0.5KVA单相0～250V输出。
B组:低压交流电压3－24V分七档可调，最大输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出最大电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10－2，负稳压度<10－2，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
2.功率输出函数发生器：
1）采用直接数字频率合成（DDS）产生高精度正弦波，方波和三角波。采用大屏幕LCD显示输出频率、波形，衰减值。
2）正弦波输出幅度≥10V,输出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）频率范围: 0.1HZ~3MHz, 采用键盘直接输入数字设定频率,。
4）输出幅度采用电位器调节，正弦波输出具有20db,40db衰减。
5）方波占空比可调, 调节范围：1%-99%调节；方波和三角波采用TTL电平输出。
6）频率计最高测量范围100MHz，自动换档。
3.单次脉冲:每次可输出一对正负脉冲。
4.音频功率放大器：输入音频 电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
5.外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
6.外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。
（二）仪器架：仪器架置于实训台顶部，由截面尺寸70mm×70mm高性能表面氧化的铝型材、双面喷塑钢板及一次成型铝压铸框架连接构件构成（非焊接工艺），外形美观，结构牢固耐用。
（三）实验桌结构：
实验桌规格为1600（长）*700（宽）*1400（高），实验桌主体结构全部采用高性能表面氧化的铝型材及一次成型铝压铸框架连接构件，连接构件采用压铸成型工艺（非焊接工艺），经机加工、抛丸、喷砂，表面静电喷涂工艺，安装方便、快捷，用户可自行DIY组装。桌体立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70mm×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头。桌面采用25mmE1级三聚氰胺饰面板，桌面板下设支撑框架，承受力不少于150kg。配备储存柜，存放元件及工具，储存柜底部4只高强度万向可制动PU脚轮，方便移动。实验装置整体简约不简单，高端大气，符合现代化产品审美和发展趋势。
实验桌一桌两座，实验桌中央配有通用九孔万能插件板(尺寸：35cm×90cm )，九孔万能插件板主体由ABS注塑而成，表面布有九孔成一组相互联通的插孔，九孔万能插件板内部内嵌126组铜质九孔一体成型嵌件（共有1134孔）。实验中的弱电模块必须以独立封装的透明元件盒为单一模块，元件盒统一都能配合九孔万能插件板像搭积木一样的形式自由搭建组合电路；元件盒盒体透明，内装元件直观性好，盒盖印刷电路图防刮耐磨，符号美观清晰。元件盒盒体与盒盖采用较科学的压卡式结构，维修拆装方便。每张台桌配有一粒胶皮板，保护通用底板与桌面（如需在桌上放置电动机、焊接等）。
实验桌后面二支截面尺寸70mm×70mm桌脚向上延伸，与一次成型铝压铸框架连接构件构成（非焊接工艺）牢固的支架，与主机箱、仪器架、电源控制箱组成一个完整的实训屏。
四、实验项目：

电工实验： 1．电工测量仪表的使用 2．常用元件的识别与检测 3．线性元件与非线性元件的伏安特性 4．电源的外特性 5．电位值、电压值的测定 6．电流表和电压表的扩程 7．基尔霍夫定律的验证 8．验征楞次定律 9．迭加原理与互易定理的验证 10．戴维南定理与诺顿定理的验征 11．电压源与电流源的等效变换 12．受控源特性的研究 13．一阶电路实验 14．二阶电路的过渡过程 15．研究LC元件在直流和交流电路中的特性 16．负载获得最大功率的条件	17．交流电路参数的测量 18．正弦交流电路中RLC元件的特性 19．RL及RC串联电路实验 20．RLC串联谐振电路 21．日光灯电路的连接及功率因数改善 22．三相负载的星、三角接法 23．三相电路及功率的测量 24．R-C选频网络的研究 25．二端口网络研究　 26．单相变压器实验 27．互感电路实验 28．三相异步电动机的使用与起动 29．三相电动机继电接触控制的基本电路 30．三相电动机Y一△起动控制实验 31．三相电动机的顺序控制实验 32．三相电动机能耗制动控制实验
电子实验： 1．晶体二极管的特性及检测 2．晶体三极管输入输出特性 3．低频小信号电压放大器 4．直接耦合两级放大器 5．RC耦合两级放大器 6．负反馈对放大器性能的影响 7．变压器耦合推挽功率放大器 8．互补对称推挽功率放大器(OTL) 9．单相半波整流 10．单相全波整流 11．单相桥式整流 12．单相桥式整流滤波 13．单结晶体管特性 14．单结晶体管触发电路 15．晶闸管简单测试及可控整流电路 16．场效应管测试 17．串联型稳压电压 18．差动放大电路的研究 19．集成运放参数的测试 20．集成运放减法电路 21．集成运放加法电路 22．集成运放积分电路	23．集成运放微分电路 24．集成运放文氏正弦波振荡器 25．电容三点式振荡器 26．电感三点式振荡器 27．集成稳压电路 28．无稳态电路（多谐振荡器） 29．施密特触发器 30．集成与门逻辑功能测试 31．集成非门电路逻辑功能测试 32．集成或门电路逻辑功能测试 33．集成与非门逻揖功能测试 34．CMOS门电路的测试 35．基本RS触发器 36．JK触发器 37．D触发器 38．555时基电路的应用（方波发生器) 39．二一十进制计数器 40．二一十进制8421译码器 41．加法器 42．减法器 43．用集成与非门构成单稳态触发器 44．组合逻辑电路
自动控制原理实验系统 1．典型线性环节的模拟； 2．二阶系统的阶跃响应； 3．二阶系统的频率响应；	4．线性系统性的研究； 5．控制系统的校正； 6．典型非线性特性； 7．非线性控制系统特性分析。

---
