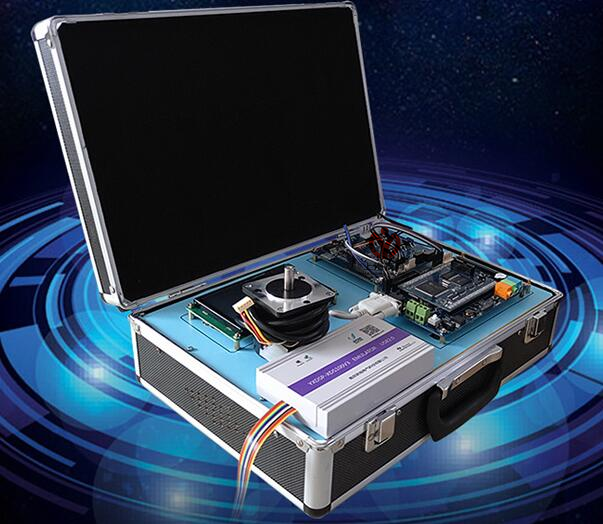

F28335-DSP教學實驗箱

一、F28335-DSP教學實驗箱-特點：采用 DSP 開發板+電機驅動板+液晶觸控顯示的組合操作平台，方便用戶實現電機控製的一體化開發；
1、DSP端采用28335實用板，以現今主流TMS320F28335為核心，
2、采用六層核心板+底板的形式；
3、BLDC 電機平台采用三相全橋隔離控製，精確的 PID 算法，保證電機精確運轉；
4、板載硬件資源豐富，外擴功能強大，可滿足各類項目實驗。
5、4.3 寸觸控顯示，采用工業類級別，滿足惡劣的工作環境，友好的人機界麵方便您更好的操作；
6、采用分拆獨立的模塊化設計理念，既可獨立演示，又可整體工作；
7、對於電機控製有獨特設計的電機控製口；
8、詳細的用戶手冊，讓您輕鬆入門掌握；
9、注重 EMI 設計，穩定高效，包括外擴和所有外設資源；
10、主流的 F28335 平台，是電機控製領域和電力檢測領域的首選；
11、豐富的實驗例程，可滿足各種教學實驗，尤其電機控製領域，方便用戶對其進行移植。
二、實驗箱設備參數：

	序號	項目	要求
D S P 端	1	主處理器	TMS320F28335（開發板形式）
	2	鍵盤	外擴 3*4 矩陣鍵盤
	3	液晶顯示屏	12864 液晶屏（帶中文字幕庫）
	4	RS485 接口	1 路 RS485 接口
	5	CAN	用於CAN 總線組網
	6	6 PWM 接口	18 路 PWM（包含 6 路增強型 PWM）
	7	RS232 接口	1 路 RS232 接口
	8	ADC輸入接口	16 路 AD 輸入接口，反饋電機的狀 態
	9	音頻接口 Audio 接口	提供錄音、播音功能
	10	捕捉接口	6 路 CAP 捕捉口（和正交編碼脈衝 引腳共用）
	11	DSP 外擴接口	20 位地址線和 16 位數據線及其他
	12	SD 卡接口	用戶自配 SD 卡
	13	開關電源	+5V，5A
B L D C 端	14	三相無刷電機接口	可以與 12V—36V 電機相連，額定電 流不超過 4A
	15	電機類型	有位置傳感器和無位置傳感器的無 刷電機相連
	16	26 針接口，包括 PWM 脈衝輸入接口，AD 接 口	可以與 YXDSP-F28335A/B、 YXDSP-F2812/basic 相連，PWM 輸入
	17	BLDC_HALL 接口	位置傳感器電機的霍爾傳感器輸出
	18	CAP_BEMF 接口	與控製端 CAP 相連，無位置傳感器 電機反電動勢輸出端
	19	CAP_HALL 接口	與控製端 CAP 相連，有位置傳感器 的電機霍爾輸出端
	20	電機電源輸入接口	24V 直流母線電壓的輸入端
顯 示 端		21 液晶顯示屏	工業級 4.3 寸 LCD 串口屏，480*272 分辨率，5V 供電，帶觸摸
		核心處理器	CORTEX-M3 內核+高速 FPGA
		通訊接口	RS232 電平
		上位機軟件	VisualTFT

三、DSP 技術指標
1、主處理器： TMS320F28335，主頻 150MHz
2、SRAM： 片內：34K ×16 位，0 等待
片外：512K×16 位，15ns
3、FLASH： 片內：256K×16 位，36ns
片外：512K×16 位，70ns
4、ROM 片內：BOOT ROM 8K×16 位
片內：OPT ROM 1K×16 位，36ns
5、A/D 片內：2×8 通道，12 位分辨率，80ns 轉換速率，0～3V 輸入量程
6、HOST USB2.0 1 通道，全速
7、SCI 異步串口 2 通道，MAX3232
8、CAN 總線 1 通道，符合 CAN2.0 規範，最高傳輸速率 1Mbps
9、以太網 1 通道，兼容 NE2000，最高傳輸速率 10M
10、工作溫度 0～70℃
BLDC 技術指標
直流母線電壓+12~36V
電機額定電流不超過 4A
電機霍爾傳感器的供電電壓+5V
過壓過流指示
DSP 端基本配置
1、JTAG 接口：DSP 仿真器連接接口，可進行在線仿真和燒寫程序。
2、SCI 接口：1 路 232 接口，1 路 485 接口，可以與上位機進行串行通信。
3、PWM 接口：18PWM（其中 6 路高精度 HPWM），方便電機控製。
4、CAP 接口：4 路 CAP 捕捉口（和 6 路正交編碼脈衝引腳公用）。
5、CAN：1 路 CAN2.0 接口，用於 CAN 總線組網。
6、ADC 輸入接口：16 路 AD 輸入接口，12 位精度，輸入電壓範圍：0—3V。
7、音頻接口：3 路 Aduio 接口，提供錄音、播音功能
8、電機控製接口：兩組電機控製接口，每組可以控製一台 3 相電機。
9、DSP 外擴接口：20 位地址線和 16 位數據線及其他。
10、一個 X1226 實時時鍾和 2KB 的 I2C EEPROM。
11、手動複位按鈕，方便用戶複位操作
四、DSP（28335 實用板實驗項目）：
實驗 1： GPIO-LED 測試
實驗 2： GPIO-Setup 實驗
實驗 3： TIMER0 定時測試
實驗 4： TIMER1 定時測試
實驗 5： 按鍵中斷實驗
實驗 6： FFT 實驗
實驗 7： 音頻輸入實驗
實驗 8： SCIB 通信實驗
實驗 9： SCIC 的 RS485 通信實驗
實驗 10： SD 卡建立 txt 文件實驗
實驗 11： 浮點運算實驗
實驗 12： 看門狗實驗
實驗 13： 外部 Flash 讀寫實驗
實驗 14： 外部 RAM 讀寫實驗
實驗 15： 外部 RTC 時鍾實驗
實驗 16： 外部 EEPROM 讀寫實驗
實驗 17： DMA 方式讀寫外部 RAM 實驗
實驗 18： PWM 實驗
實驗 19： 捕獲實驗
實驗 20 ：CAP 捕獲 PWM 信號實驗
實驗 21： SPI 中斷方式自測實驗
實驗 22： Mcbsp 配置為 SPI 自測實驗
實驗 23： Mcbsp 中斷方式自測實驗
實驗 24： DMA 方式讀 mcbsp 實驗
實驗 25： AD 查詢實驗
實驗 26： 片上觸發 AD 實驗
實驗 27： CAN 自測實驗
實驗 28： CAP 配置為 APWM 實驗
實驗 29： HRPWM 實驗
實驗 30：高分辨率 PWM 實驗
實驗 31： 線性卷積實驗
電機驅動模塊實驗項目
1、有位置傳感器無刷電機的開環控製
2、有位置傳感器無刷電機的閉環控製
3、無位置傳感器無刷電機的開環控製
4、有位置傳感器無刷電機的實驗箱的控製
5、提供整個係統中所有的可編程器件的源代碼
五、液晶屏幕產品規格：
產品類型： 基本型
核心處理器： CORTEX-M3 內核+高速 FPGA
尺寸： 4.3 寸
分辨率： 480*272
顏色： 64K 色，16 位 RGB
通訊接口： RS232 圖片下載 存儲容量 USB2.0/SD 卡/UART 1Gbit，任意大小圖片存儲，累加可存儲 457 張全屏圖片
圖層： 2 個圖層，層與層之間可拷貝疊加顯示
SD 卡接口： 支持，用於脫機量產和線長指定圖片更新
鍵盤接口： 支持，外接 4*4 矩陣鍵盤
觸摸： 支持
功耗 開背光：202mA@5V 關背光：86mA@5V
電壓輸入： 5-26V
屏有效顯示尺寸： 長×寬=95.0mm×53.8mm
產品尺寸： 長×寬×高=121.8mm×74.7mm×13.5
產品淨重： 90g
外殼： 無
配套上位機： PC 機 軟件 VisualTFT
組態控件： 支持按鈕空間、文本空間、進度條控件、儀表、動畫和曲線等常用控件
係統鍵盤： 內置虛擬數字鍵盤和英文輸入法

---
