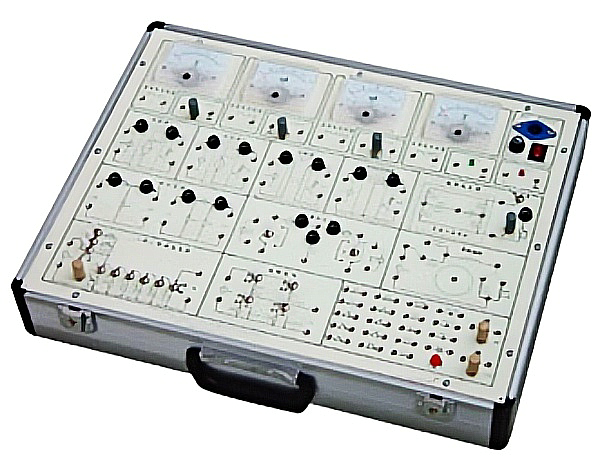

MY-226D電路原理實驗箱

電路原理實驗箱--概況：
該實驗箱主要是進行電工學中的有關電路分析 理論的實驗論證，屬弱電類實驗。它采用模塊式結構，各模塊間相互獨立，通過各元件區不同元件組合，可組成多種測試電路，實驗模板正麵印有電路圖，反麵裝有器件，各實驗電路中需測試的點均裝有測試孔，使用方便，接觸可靠，而且壽命長、效率高，適用於進行各種電路的實驗研究，可滿足各類高、中等院校及職業技術類院校的電工原理、電路分析等課程實驗教學的需要。
一、係統組成
（1）交流電源輸入：AC220V±10% ，50HZ
     直流電源輸出 ：±l2V/0.5A，
0~-12V/0.5A，0~+12V/0.5A（兩組可調）
0~10mA（可調恒流源）
均有短路過載保護，自動恢複功能。
（2）函數信號發生器
波 形：正弦波、三角波、方波
頻率範圍：2HZ~20KHZ，分四檔兩檔連續可調
幅    值：方波   (峰--峰值：0~10V）
          三角波 (峰--峰值：0~10V）
正弦波（峰--峰值：0~10V）
（3）電壓指針表頭：0～30V、0~3V各一個，
電流指針表頭：0~1mA、0~20mA各一個，
可同時滿足多個測試點電壓、電流的動態監測。
（4）實驗箱裏內有多個運算放大器，UA741（3隻），HA17324（1隻）
（5）其它器件組成：有l/2W電阻10隻、電容5隻、二極管2隻，穩壓管1隻。
（6）電位器4隻（1K，5K，10K，100K）。
（7）文橋及雙T網絡：用於RC網絡頻率特性實驗。
（8）阻抗變換器及回轉器電路：用於負阻抗變換器及回轉器實驗。
（9）保護箱：鋁合金保護箱，外形尺寸為460mm×360mm×120mm,樣式美觀、大方。
二、可完成以下實驗：
實驗一　基本電工儀表的使用及測量誤差的計算
實驗二　減小儀表測量誤差的方法
實驗三  電阻的串聯和並聯電路
實驗四  電阻的混聯電路
實驗五  直流電阻電路故障的檢查
實驗六　電路元件伏安特性的測繪
實驗七　電位、電壓的測定及電路電位圖的繪製
實驗八　基爾霍夫定律的驗證
實驗九　疊加原理的驗證
實驗十　電壓源與電流源的等效變換
實驗十一　戴維南定理和諾頓定理的驗證
實驗十二    最大功率傳輸條件測定
實驗十三　受控源VCVS、VCCS、CCVS、CCCS的實驗研究 36
實驗十四　典型電信號的觀察與測量
實驗十五　RC一階電路的響應測試
實驗十六  二階動態電路響應的研究
實驗十七　R、L、C元件阻抗特性的測定
實驗十八　RC選頻網絡特性測試
實驗十九　R、L、C串聯諧振電路的研究
實驗二十　雙口網絡測試
實訓二十一  互易定理
實驗二十二　回轉器
實驗二十三   負阻抗變換器

---
