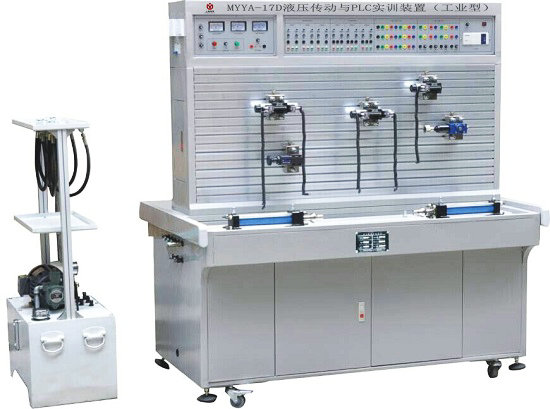

MYYA-17D液压传动与PLC实训装置(工业型)

液压传动与PLC实训装置是高校机电一体化对气、电、液控制的教学大纲要求，采用了开放型综合实验台结构，广泛征求专家教授与老师的意见，经不断创新改进研制而成的。是目前集气动控制技术、液压传动控制技术以及PLC可编程序控制器控制技术于一体的理想的综合性实验设备。实验时，它们可以相互辅成，交叉控制。可以让学生直观感性地对比与了解气、电、液各自具有的特点、特色、及优缺点等。
二、主要特点：
1、液压传动部分技术参数及指标集真实的液压元件、各执行模块、继电器控制
2、单元、PLC编程及控制技术于一体，液压元件成独立模块，均装有带弹性插脚的底板，实训时可在通用铝型材板上组装成各种液压系统回路，电机和泵轴承式连接（一体化）再和油箱固定在一起，油箱和控制屏单独放置；带有三相漏电保护，直流电源带有过流保护，系统额定压力为6.3Mpa。
三、技术参数：
1、输入电源：三相五线，380V．允差±l0%，50Hz。
2、装置容量：<2kVA。
3、变量叶片泵：压力7MPa．排壁8mL/r，转速1420r/min。
4、PLC选用三菱FX1N系列主机
5、电机：额定电压380V．额定功率0.75kW，绝缘等级B
6、液压泵站：最大容积90L．2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表，L-HL46号液压油。
四、实训项目:
1、可完成几十种液压回路实训（学生也可自行设计搭建其它回路），典型实训如下
2、单级调压回路
3、多级调压回路
4、减压回路
5、卸荷回路
6、进油节流调速回路
7、回油节流调速回路
8、旁油节流调速回路
9、液压缸差动连接的快速运动回路
10、调速阀短接速度换接回路
11、调速阀串联的速度换接回路
12、调速阀并联的速度换接回路
13、用换向阀的换向回路
14、用"O"型机能换向阀的锁紧回路
15、用液控单向阀的锁紧回路
16、用顺序阀控制的顺序动作回路
17、用压力继电器控制的顺序动作回路
18、用行程开关控制的顺序动作回路
19、用调速阀控制的同步回
五、液压元件清单：

序号	型号/规格	名称	数量	单位
1	铁质	实训台	1	台
2	铁木结构	实训桌	1	张
3	三菱，20点	PLC主机模块	1	块
4	实训台上	继电器控制模块	1	块
5		电源模块	1	块
6		PLC控制输入模块	1	块
7		PLC控制输出模块	1	块
8	MOB40-200	双作用液压油缸	2	只
9	一体式	变量叶片泵及电机	1	台
10	YN-100ZQ/10MPa	耐震压力表	1	只
11	2FRM5-31B/15QB	二通流量阀（调速阀）	2	只
12	3WE6A61B/CG24N9Z5L	二位三通电磁换向阀	2	只
13	4WE6C61B/CG24N925L	二位四通电磁换向阀	1	只
14	4WMM6C50BF	二位四通手控换向阀	1	只
15	4WE6E61B/CG24N9Z5L	三位四通电磁换向阀	1	只
16	4WE6J61B/CG24N9Z5L	三位四通电磁换向阀	1	只
17	LI-10B	单向节流阀	1	只
18	I-10B	单向阀	1	只
19	Y-10B	先导式溢流阀	1	只
20	DG-02B	直动式溢流阀	1	只
21	DZ6DP1-5X/75	直动式顺序阀	1	只
22	DR6DP1-5X/75 YM	直动式减压阀	1	只
23	IY-25B	液控单向阀	2	只
24	HED40P15/100Z14L24	压力继电器	2	只
25		三通	4	只
27		四通	3	只
28		快速接头（母插座）	1	套
29		快速接头（公插头）	1	套
30		吸油过滤器	1	只
31		油温液面计	1	只
32		清洁盖	1	只
33		空气滤清器	1	只
34		行程开关	4	只
35	最大容积90L	油箱	1	只
36		漏油盘	1	个
37	L-HL46	液压油	75L
38		内六角扳手	1	套
39		活动扳手	2	把
40		长柄螺丝刀	1	把
41	胶管	M16*1.5/8I-W-0.5M(装好快捷接头)	10	根
42		M16*1.5/8I-W-0.7M(装好快捷接头)	15	根
43	M162.4 111.9	O型圈	2	个
44		O型圈	3	个
45	红桃视频app	电机电源线（制作好）三相四线电线	1	根
46	红桃视频app	液压实验指导书说明书	1	册
47	光盘	PLC编程软件程序光盘	1	张
48	三菱FX1N系列主机	编程电缆	1	条
