MY-24C PLC變頻器觸摸屏綜合實驗裝置

PLC變頻器觸摸屏綜合實驗裝置-是根據職業教育課程改革和教材建設規劃要求及教學和實訓要求研發。實驗內容包括有PLC編程方法、指令係統、模擬量控製、聯網通信等實訓掛箱等實物與於一體，綜合性強、功能齊全。符合大專院校機電一體化、電氣自動化、自動控製、工業自動化、應用電子、計算機應用及其他相關專業的《PLC可編程控製器技術開發與應用實踐》《變頻器遠離及其應用》《觸摸屏原理及其應用》等課程的教學要求。可完成PLC編程控製器及變頻控製技術課程的相關教學實訓，是大中院校及中職理想的實驗設備。

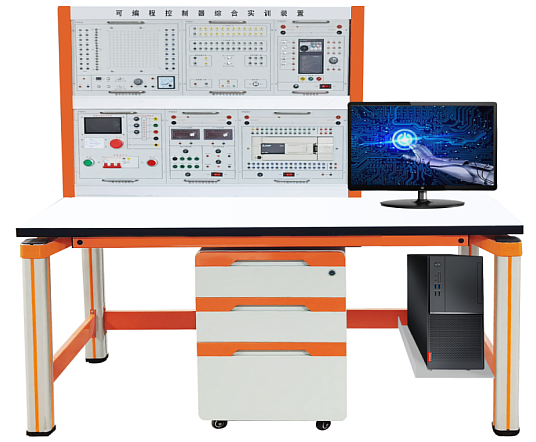

（參考圖）
二、特點
1、電氣控製線路元器件都裝在模塊上，並由安全插座引出接線端子，隻需要使用插拔式安全導線連接實驗，為了降低器件損壞和學生安全，設計原則是高低壓分別用不能互插的安全插座進行布局，操作方便、更換便捷、易擴展功能或開發新的實訓項目。
2、操作台隻需三相四線的交流電源即可投入使用，占地麵積小、節約實訓用房、減少基建投資、經濟效益顯著。
三、技術參數
1）輸入電源：380V±10％ 50Hz；
2）容量：<1000VA；
3）工作環境：溫度-10℃～+40℃　相對濕度＜85％（25℃）　海拔＜4000m；
4）外形尺寸：長×寬×高140cm×70cm×158cm+電腦桌63cm×50cm×110cm；
5）安全保護措施：具有接地保護、漏電過載過流保護功能及智慧用電安全控製係統。
四、設備組成要求：
本實訓台由實訓掛件、實訓桌、實訓儲物櫃三大部分組成。
1、實訓桌：采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，台麵高度約750mm，桌麵板下設支撐框架，截麵尺寸為40×20mm，承受力不少於300kg。立柱采用工業鋁型材成型工藝，表麵氧化處理，截麵尺寸：70×70mm，四麵帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表麵橘紅靜電噴塗工藝。桌麵采用25mm麻灰色高密度層壓板封邊特製，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓台架移動；
2、實訓儲物櫃：采用圓弧卷邊冷衝壓鈑金一體成型，封閉式結構，表麵靜電噴塗，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；櫃體四邊圓弧設計：R=30mm，櫃體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶刹車腳輪。
3、電腦桌：鋼鋁結構，裝有4隻萬向輪，裝有黑色鋼質網孔電腦後靠、鍵盤托、主機支架。
4、學生凳：（1）凳腿采用30×30×1.2mm 的方管；（2）拉管采用 30×30×1.2mm 的方管；（3）凳麵采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳麵與金屬凳架使用大扁頭防刮螺杆和防退螺帽穿越固定；（4）防鏽處理：金屬部件均需經酸洗、磷化、表麵除鏽處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化，不脫剝，光滑美觀，金屬桌體顏色為灰色
五、實驗項目：
（1）、PLC實驗項目
2、基本指令的編程模塊
3、四節傳送帶模塊
4、電動機的自動控製模塊
5、步進電機的PLC控製模塊
6、多層電梯控製模塊
7、十字路口交通燈的PLC控製模塊
8、天塔之光的實驗掛箱模塊
9、水塔自動供水的PLC控製模塊
10、液體混合裝置的實驗模塊
11、運料小車控製模擬模塊
12、數碼顯示控製實驗
13、機械手
（2）、變頻器實驗項目：
1、變頻器的認識實驗
2、變頻器的參數設定與操作
3、變頻器的麵板控製
4、變頻器的電位器控製
5、變頻器的電壓控製
6、變頻器的電流控製
7、變頻器的多段速度控製電動機
8、變頻器狀態信號顯示與采集
9、三相異步電動機的開環調速實驗
（3）PLC和變頻器實驗項目
1、基於PLC的變頻器的正反轉實驗
2、基於PLC的變頻器的多段調速實驗
3、基於PLC通信控製正反轉
4、基於PLC通信讀取變頻器電壓電流頻率
5、基於PLC通信控製變頻器加速減速正反轉停止及同時讀取電壓電流頻率
6、基於PLC通信控製變頻器正反轉設置頻率及讀取運行頻率
（4）觸摸屏實驗項目
1、觸摸屏的認知及組態環境的安裝
2、觸摸屏和PLC的簡單通信實驗
3、基於觸摸屏的
4、PLC變頻器觸摸屏通信實驗
5、基於觸摸屏控製PLC的變頻器的正反轉實驗
6、基於觸摸屏控製PLC的變頻器的多段調速實驗
7、基於觸摸屏控製PLC通信控製正反轉
8、基於觸摸屏控製PLC通信讀取變頻器電壓電流頻率
9、基於觸摸屏控製PLC通信控製變頻器加速減速正反轉停止及同時讀取電壓電流頻率
10基於觸摸屏控製PLC通信控製變頻器正反轉設置頻率及讀取運行頻率

友情提示：
1、設備驗收：各采購單位收貨時請檢查PLC變頻器觸摸屏綜合實驗裝置的貨品外觀，核實PLC變頻器觸摸屏綜合實驗裝置的數量及配件，拒收處於受損狀態的PLC變頻器觸摸屏綜合實驗裝置；
2、設備質保：红桃视频app將為各采購單位提供PLC變頻器觸摸屏綜合實驗裝置產品說明書內的質保條件和質保期，在質保範圍內提供對PLC變頻器觸摸屏綜合實驗裝置的免費維修，超出條件承諾時提供對裝置的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的PLC變頻器觸摸屏綜合實驗裝置選型錯誤或購買PLC變頻器觸摸屏綜合實驗裝置的數量錯誤，造成PLC變頻器觸摸屏綜合實驗裝置的退換貨要求，將不被接受；
4、設備貨期：對PLC變頻器觸摸屏綜合實驗裝置的發貨期為參考值，如您需要了解PLC變頻器觸摸屏綜合實驗裝置的精確貨期，請與红桃视频app的銷售人員聯係；
5、谘詢電話：如各采購單位對PLC變頻器觸摸屏綜合實驗裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關PLC變頻器觸摸屏綜合實驗裝置的技術谘詢。
