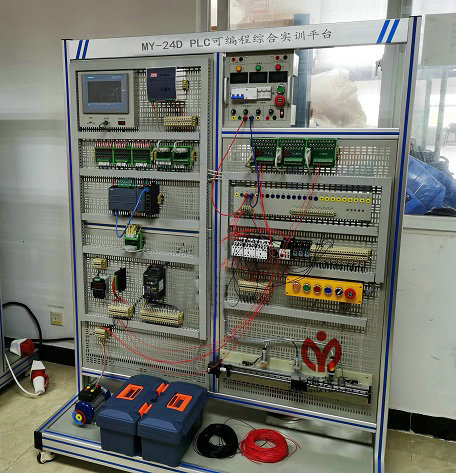

MY-24D PLC可編程控製綜合實訓平台

一、PLC可編程綜合控製實訓平台--產品特點：
1、采用網孔板安裝方式，螺絲拆裝方便，位置可調，以方便學員實訓操作。含開關量、模擬量、變頻調速、總線通信模塊等，配套組態監控軟件，實現仿真化、信息化、網絡實訓教學，體現實訓教學的網絡性和係統性；
2、該設備采用多種通信方式：通過PROFINET總線，將實訓裝置（從站）PLC和主站PLC進行PROFIENT主從通信。PLC與電腦和觸摸屏實現以太網通信，觸摸屏畫麵可實時監控PLC係統運行狀態和控製PLC係統；
3、采用的PLC可編程控製器功能強大，性能優越，采用模塊化設計，組合靈活，可與現場使用PLC實現數據交互；
4、項目實訓模塊：利用目前典型的可編程控製器及總線技術完成對工業生產中典型案例的模擬對象、實物模型中的邏輯、模擬、過程、運動等的控製。
5、仿真實訓教學：通過虛擬環境實時顯示PLC運行狀態，模擬工業現場控製，可以進行編程訓練、程序編寫測試等功能。
二、技術參數：
1、裝置容量：1.48KVA；
2、外形尺寸：1850mm×750mm×1450mm；
3、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)；
4、輸入電源：三相五線製～380V±10%，工頻50Hz；
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。
三、基本配置及功能：
PLC可編程綜合實訓平台主要由PLC單元、觸摸屏單元、小車運動（直流）控製單元、單容水箱實訓模型、變頻調速單元、以太網交換機、交流電機等組成。
1.PLC單元
PLC單元主要由主機和信號轉接板組成。
主機工作存儲器256KB；工作電源24VDC，自帶DI14/DQ10，AI2/AQ2板載 DI14 x 24VDC 漏型/源型，板載 DQ10 x 24VDC ；板載 6 個高速計數器和 4 個脈衝輸出；支持3 個用於串行通信的通信模塊，8個用於I/O 擴展的信號模塊；運行速度0.04 ms/1000 條指令；具有2個 PROFINET 端口，用於編程、HMI 和 PLC 間數據通信。
2.觸摸屏單元
觸摸屏單元采用 7寸彩色觸摸屏，用於PLC主機以太網通訊，控製和顯示各單元的運行狀態。
3.以太網交換機
以太網交換機采用非網管型工業以太網10/100MBIT/S交換機，自帶5個雙絞線端口，RJ45接口；用於構建小型星形和總線形拓撲結構；自帶LED診斷顯示，供電電源DC 24V 。
4.變頻調速單元
變頻調速單元采用兩相變頻器。
5.小車運動（直流）控製單元
小車運動（直流）控製單元主要由運動小車（直流電機驅動）、同步帶輪傳動機構、直流電機、光電傳感器、電感式傳感器、電容式傳感器、行程開關等組成，通過傳感檢測、PLC編程，實現運動距離測量、傳動控製、鍵值優化比較行走控製、定向控製、定位控製、報警運行控製、點動控製、位置顯示控製等，能實現小車的精確定位。該係統外觀精美，體積緊湊，重量輕。
6.單容水箱實訓模型
單容水箱實訓模型由有機玻璃水箱、水泵、水槽和液位傳感器組成。控製信號經過功率放大電路控製水泵流量，水從有機玻璃水箱的上部進入，下部由一閥門控製水箱出水流量。液位由傳感器檢測，輸出0-10V的液位信號，通過可編程控製器（PLC）或計算機控製，實現液位的開關和PID閉環控製
7.實訓組件
實訓組件主要由電源掛箱結合掛箱，掛箱區域采用開放式結構可根據需求增加不同掛箱。
電源掛箱提供AC380V、AC220V、DC24V電源，為實訓掛箱和電機實訓單元提供動力源；設有啟動停止按鈕，各相電源工作指示，具有過流、過壓、短路等保護。
實訓結合掛箱用於虛擬仿真實訓，此掛件通過RS-232和PC計算機通訊，可在計算機顯示器上實時呈現仿真畫麵。
8.電工基礎實訓單元
電工基礎實訓單元主要由交流接觸器、中間繼電器、時間繼電器、按鈕等組成，用於電機正反轉、星三角轉換、啟停自鎖等實訓。
9.三相交流電機
交流額定電壓380V/△接法，轉速1400轉/min，功率40W，頻率50HZ，絕緣等級E級。
10.西門子：1215 (6ES7215-1AG40-0XB0)
四、實訓項目
PLC基本技能實訓
1、PLC認知實訓（軟硬件結構、係統組成、基本指令、接線、編程下載等）
PLC虛擬控製應用實訓
1、數碼顯示控製
2、十字路口交通燈控製
3、水塔水位控製
4、自動送料裝車係統控製
5、四節傳送帶控製
6、裝配流水線控製
7、多種液體混合裝置控製
8、自控成型機控製
9、機械手控製控製
10、四層電梯控製
PLC實物控製應用實訓
11、直線運動位置檢測、定位控製
12、步進電機定位控製
13、步進電機的速度控製
14、步進電機的正反轉控製
15、壓力PID調節的應用；
典型電動機控製實操實訓
16、三相鼠籠式異步電動機點動和自鎖PLC控製
17、三相鼠籠式異步電動機聯動正反轉PLC控製
18、三相鼠籠式異步電動機帶延時正反轉PLC控製
19、三相鼠籠式異步電動機Y/△轉換起動PLC控製
PLC、變頻器、觸摸屏綜合應用技能實訓
20、變頻器功能參數設置與操作
21、外部端子點動控製
22、變頻器控製電機正反轉
23、多段速度選擇變頻調速
24、變頻器無級調速
25、外部模擬量方式的變頻調速控製
26、基於PLC的變頻器外部端子的電機正反轉控製
27、基於PLC模擬量方式變頻開環/閉環調速控製
28、基於觸摸屏控製方式的基本指令編程練習
29、基於觸摸屏控製方式的數碼顯示控製
網絡通訊綜合實訓
30、PLC、觸摸屏與變頻器通信控製
31、PLC主機之間PROFINET通訊實訓
32、PLC、變頻器、觸摸屏組網綜合應用實訓

---
