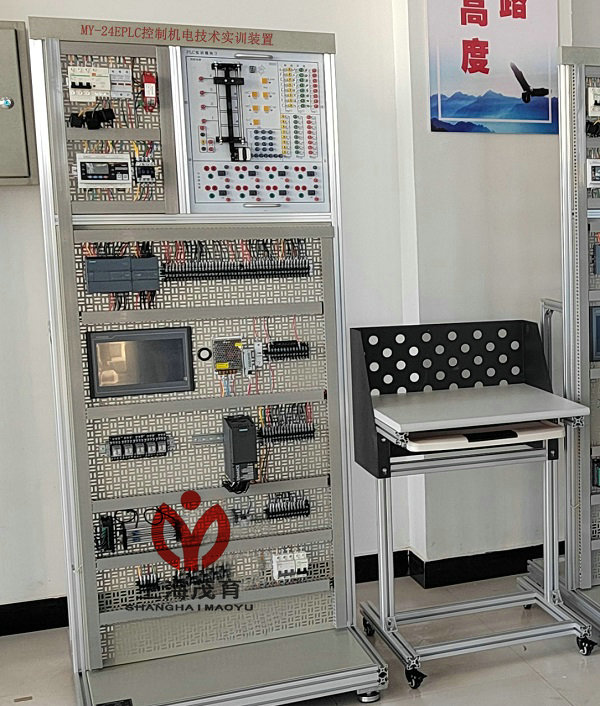

MY-24EPLC控製機電技術實訓裝置

一、 PLC控製機電技術實訓裝置-概述:
該實訓台能做到一機多用、資源共享、便於管理、PLC部分模擬實際工業控製過程中典型的控製對象，它形象生動的演示了PLC的整個執行過程。能夠形象生動的執行機構驗證自己編寫程序的正確性，掌握PLC的實際應用，增強學生對PLC的學習興趣。產品采用掛箱式，便於實驗項目擴展和用戶第二次開發。全套裝置設計合理、功能強大、操作簡單方便，對學生理解和掌握可編程控製器的控製原理和操作方法。加快學習PLC的編程方法。都具有極大的幫助。

二、主要設備構成：
1、邏輯控製單元
（1）可編程控製器套件1套
配置三菱fx3u-48mr/es-a DC 24點輸入，24點繼電器輸出，AC100V-240V
（2）數據可視化單元
采用昆侖通態觸摸屏TPC 7062TI：7英寸高亮度TFI液晶顯示屏，以太網口。
（3）邏輯編程控製對象
配套教學使用的對象，模塊（一）：搶答器/音樂噴泉/裝配流水線/交通信號燈/自動供水/天塔之光；模塊（二）：自動送料裝車/四節傳送帶/多種液體混合裝置/自動售貨機/自控軋鋼機/郵件分揀機；模塊（三）：四層電梯/基礎實驗/中間繼電器；模塊（四）：直流電機的控製、溫度控製、機械手控製/自控成型機/加工中心刀具庫；模塊采用PCB板製作，開關采用自複位兼自鎖一體設計使實訓能靈活實用。
（4）變頻控製對象
三菱變頻器FR-D740係列 0.4KW，一台三相異步電機，功率180W，
2、小車運動模塊（實物）
通過利用PLC對步進電機及往返運動實物模塊的控製，初步了解步進電機方向、拍數的控製及直線運動檢測、定位控製。
3、伺服電機模塊（實物）
伺服定位控製模型主要由絲杠運動單元、伺服電機、伺服電機驅動器等組成。
4、產品平台尺寸
網孔式標準控製屏（立式）1套：H2000*W800*D800、配套電腦桌，鋁型材鋼木結構。
5、計算機（用戶自配）
聯想I5-10400/8G/1T+256GSSD/集顯/23.8寸顯示器
三、實訓項目：
（1）PLC基本技能實訓
1、PLC認知實訓（軟硬件結構、係統組成、基本指令練習、接線、編程下載等）
2、典型電動機控製實操實訓（點動、自鎖、正反轉、星三角換接啟動等）
3、PLC仿真實訓
（2）PLC模擬控製應用實訓
1、交通信號燈PLC控製
2、機械手控製
3、多種液體混合裝置控製
4、自動送料裝車控製
5、天塔之光控製
6、音樂噴泉控製
7、搶答器控製
8、電機的PLC控製
9、自動售貨機模擬控製
10、自控軋鋼機模擬控製
11、自動供水控製
12、自動成型模擬控製
13、郵件分揀機控製
14、加工中心控製
15、中間繼電器
16、基礎實驗
17、四層電梯控製（仿真實物）
18、裝配流水線控製
19、直流電機的控製
20、溫度控製
（3）PLC、變頻器、觸摸屏綜合應用技能實訓
1、變頻器功能參數設置與操作
2、變頻器報警與保護功能
3、外部端子點動控製
4、變頻器控製電機正反轉
5、多段速度選擇變頻調速
6、變頻器無級調速
7、基於外部模擬量（電壓/電流）控製方式的變頻調速
8、瞬時停電啟動控製
9、PID變頻調速控製
10、PLC控製變頻器外部端子的電機正反轉
11、PLC控製變頻器外部端子的電機運行時間控製
12、基於PLC數字量控製方式的多段速
13、基於PLC通信方式的變頻器開環調速
14、基於PLC通信方式的速度閉環控製
15、現場總線網絡通信技術
16、PLC、觸摸屏與變頻器通信控製
17、變頻器恒壓供水係統的模擬
18、基於觸摸屏控製方式的基本指令編程練習
19、基於觸摸屏控製方式的LED控製
20、基於觸摸屏控製方式的溫度PID控製
（4）電機實驗
1、PLC控製的三相異步電動機正反轉控製
2、PLC控製的三相異步電動機Y/△啟動控製
3、步進電機對運動小車的控製
4、伺服電機對絲杆運動的控製
