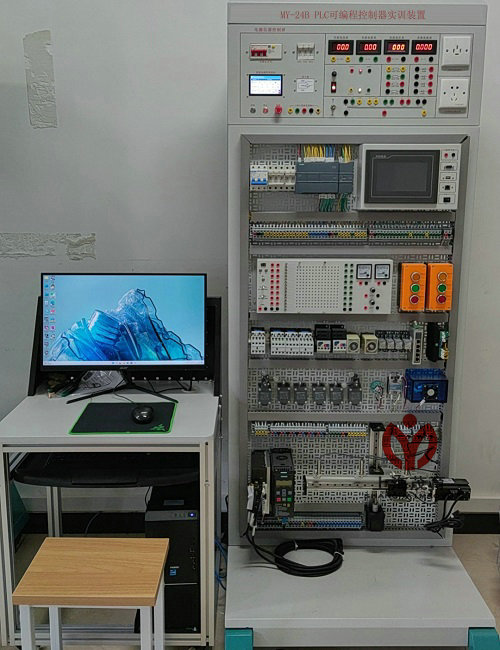

MY-24B PLC可編程控製器實訓裝置

PLC可編程控製器實訓裝置-技術性能：
1、輸入電壓：三相四線（或三相五線）～380V±10%50Hz
2、工作環境：溫度-10～＋40℃相對濕度＜85%（25℃)海拔＜4000m
3、裝置容量：0~1.5KVA
4、重量：100Kg
5、外形尺寸：框架：800×600×1900mm(±10㎜），電腦桌：600×550×1100mm(±10㎜）
6、漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
二、基本配置及功能：
(一)電源、儀器控製屏
控製屏為鐵質雙層亞光密紋噴塑結構，鋼製質麵板。為實驗提供交流電源、低壓直流電源及各種測試儀表等。具體功能如下：
1、交、直流電源
(1)直流穩壓電源：24V/5A一路，＋5V/0.5A一路，具有短路軟截止自動恢複保護功能。
(2)交流電源：①、設有變壓器一組，變壓器原邊根據不同的接線可加220V，也可以加380V交流電源，合上開關後，變壓器副邊即可輸出36V、110V、20V、20V、12V、6.3V的交流電壓；②、控製屏設有單相三極220V電源插座及三相四極380V電源插座。
2、交、直流儀表
(1)交流電壓表：數顯0～500V交流電壓表一隻，精度0.5級。
(2)交流電壓表：數顯0～5A交流電流表一隻，精度0.5級。
(3)直流電壓表：數顯0～200V直流電壓表一隻，精度0.5級。
(4)直流電流表：數顯0～2A直流電流表一隻，精度0.5級。
3、整流二極管：IN5408四隻
（二）實訓平台
實訓平台為鋁型材加網孔板結構，結構堅固，造型美觀大方。平台底部可以放置實訓電機。
鋼鋁結構，裝有4隻萬向輪，可配裝有電腦桌後靠、鍵盤托、主機支架。
三、實訓項目：
（一）工廠電氣、繼電接觸控製電路實訓
1.三相異步電動機直接啟動控製電路
2.三相異步電動機點動控製電路
3.三相異步電動機自鎖控製電路
4.三相異步電動機按鈕聯鎖正反轉控製電路
5.三相異步電動機接觸器聯鎖正反轉控製電路
6.三相異步電動機雙重聯鎖正反轉控製電路
7.三相異步電動機工作台自動往返控製電路
8.兩台三相異步電動機順序啟動、順序停轉控製電路
9.三相異步電動機的兩地控製電路
10.接觸器控製的Y-△控製
11.時間繼電器控製的Y-△控製
12.三相異步電動機單向啟動反接製動控製電路
13.三相異步電動機無變壓器半波整流單向啟動能耗製動控製電路14.三相異步電動機有變壓器全波整流單向啟動能耗製動控製電路
15.三相異步電動機正反轉啟動能耗製動控製電路
16.單相鼠籠電動機電容啟動控製電路
17.雙速交流異步電動機手動變速控製電路
18.雙速交流異步電動機自動變速控製電路
19.斷電延時直流能耗製動的Y-△啟動控製電路
20.三相異步電動機正反轉能耗製動控製線路
21.三相異步電動機正反轉啟動反接製動控製線路
22.C620型車床電氣控製線路
23.電動葫蘆電氣控製
24.Y3150滾齒機控製電路
（二）PLC可編程控製器基礎電路實訓
1）與、或、非邏輯功能測試
2）定時器、計數器功能測試
3）跳轉、分支功能訓練
4）移位寄存器測試
5）數據處理功能訓練
6）微分、位操作測試
7）三層電梯控製
8）自動售貨機
9）機械手
10）自動門
11）天塔之光
12）全自動洗衣機
13）自動成型機
14）紅綠燈
15）裝配流水線
16）四路搶答器
17）音樂噴泉
18）軋鋼機
19）郵件分揀
20）物料分揀
21）多級傳輸
22）八段碼顯示
23）多種液體混合
24）雙麵銑床
25）電鍍槽
26）交流電機正反轉控製
27）小車運動
28）攪拌站
29）汽車燈光控製
30)汽車火花塞點火控製
31)加工中心控製
32)隧道監控
33)自動扶梯
34)CA6140普通車床PLC改造控製
35）X62W萬能銑床PLC改造控製
36）T68臥式鏜床PLC改造控製
37）M7120平麵磨床PLC改造控製
38）Z3050搖臂鑽床PLC改造控製
39）電動葫蘆PLC改造控製
40）Z35搖臂鑽床PLC改造控製
41）M1432A萬能外圓磨床PLC改造控製
（三）交流電機調速係統實訓變頻調速係統實訓：
1.變頻器功能參數設置與操作
2.變頻器報警與保護功能
3.多段速度選擇變頻調速
4.外部端子點動控製
5.控製電機正反轉運動控製
6.控製電機運行時間操作
7.瞬間停電變頻器參數設定
8.外部電壓變頻調速
9.外部電流變頻調速
10.三相異步電動機的變頻開環調速變極調速係統實訓
11.三相雙速電機的手動與自動變極調速係統調速與運行
（四）觸摸屏、PLC與變頻器綜合應用實訓
1.PLC控製的三相異步電動機正反轉控製
2.PLC控製的三相異步電動機Y-△啟動控製
3.PLC控製的三相異步電動機降壓啟動控製
4.PLC控製的三相異步電動機能耗製動控製
5.PLC控製變頻器調速
6.觸摸屏基本邏輯編程
7.觸摸屏基本畫麵編輯
8.觸摸屏通訊設置
9.觸摸屏、PLC、變頻器控製電機啟停
(五)PLC運動控製實訓
1.PLC控製伺服電機的位置控製
2.PLC控製伺服電機的速度控製
3.PLC控製伺服電機扭矩控製
4.PLC控製步進電機的位置控製
5.PLC控製步進電機速度控製
（六）PLC溫度控製
1.溫度傳感器的使用
2.PLC模擬量數據處理
3.PLC溫度PID控製

友情提示：
1、設備驗收：各采購單位收貨時請檢查PLC可編程控製器實訓裝置的貨品外觀，核實PLC可編程控製器實訓裝置的數量及配件，拒收處於受損狀態的設備；
2、設備質保：红桃视频app將為各采購單位提供PLC可編程控製器實訓裝置使用說明書和質保期，在質保範圍內提供對PLC可編程控製器實訓裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方麵原因導致的PLC可編程控製器實訓裝置選型錯誤或設備購買數量錯誤，造成PLC可編程控製器實訓裝置的退換貨要求，將不被接受；
4、設備貨期：對PLC可編程控製器實訓裝置的發貨期為參考值，如您需要了解PLC可編程控製器實訓裝置的精確貨期，請與上海红桃视频app（yù）公司的銷售人員聯係；
5、谘詢電話：如各采購單位對PLC可編程控製器實訓裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關PLC可編程控製器實訓裝置的技術谘詢；
