MYNJ-17推土机启动与充电系统实训台


推土机启动与充电系统实训台-产品简介

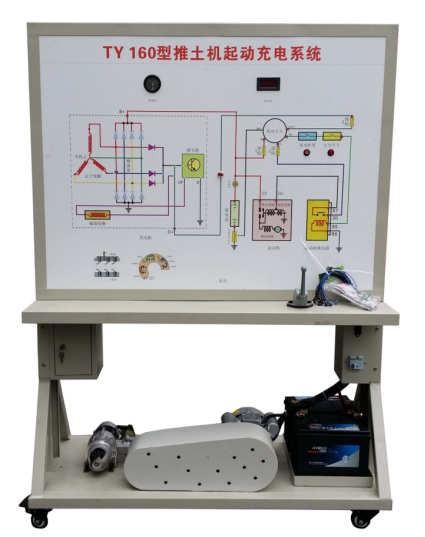

设备采用 TY160型推土机  起动与充电系统实物为基础,充分展示起动与充电系统的组成结构和工作过程。
适用于学校对起动与充电系统理论和维修实训的教学需要。
二、功能特点:
1、真实可运行的起动与充电系统,充分展示起动与充电系统的组成结构。
2、操纵起动开关,起动马达与发电机工作,真实演示起动与充电系统的工作过程。通过面板上的电流表、电压表可观察起动与充电过程中启动电流和蓄电池电压的变化过程。
3、面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板,表面经特殊工艺喷涂底漆处理;面板打印有永不褪色的彩色电路图;学员可直观对照电路图和实物,认识和分析起动系统的工作原理。
4、面板上安装有起动机与发电机总成分解部件,可直观认识起动机与发电机的组成结构。
5、面板上安装有检测端子,可直接在面板上检测起动与充电系统各电路元件的电信号,如电阻、电压、电流、频率信号等。
6、面板部分采用1.5mm冷板冲压成形结构,外形美观;底架部分采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,底座上配有40cm左右的桌面,方便放置资料、轻型检测仪器等。

三、技术规格:
1、外形尺寸(约):1240×600×1700mm(长×宽×高)
2、外接电源:AC 220V±10% 50Hz
3、工作电压:DC 24V
4、工作温度:-40℃~+50℃
5、颜色:7032
6、钢管:40*40*3mm
7、机柜:1.5mm冷板冲压成形,背面设置维修门;
8、移动脚轮:100*60mm
四、基本配置(每台):
序号
名       称
规格型号
单位
数量
1
检测控制面板
装有各种检测端子,彩色电路图和工作原理示意图(面板:1200*900*4mm)
1
2
点火开关
全新
1
3
起动机总成
全新
1
3
发电机
全新
1
4
起动机总成分解部件

1
5
发电机总成分解部件

1
6
起动继电器

1
7
电压表
0~30V
1
8
电流表
0~500A
1
9
蓄电池
46B24SR,12V 45Ah,550CCA
2
10
电源总开关
50A
1
11
移动台架(带自锁脚轮装置)
1240×650×1700mm(长×宽×高)
1
12
故障模拟与排除装置
红桃视频app配套
1
13
充电指示灯
红桃视频app配套
1
14
三相异步电动机
YT 100L1-4
1
