主页 > 产品介绍 > 农机工程机械实训设备 > 拖拉机普通柴油发动机实训台 2025-09-22

MYNJ-13拖拉机普通柴油发动机实训台

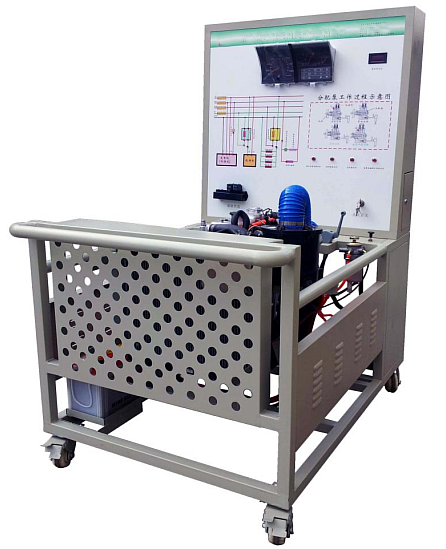

（参考图）

拖拉机普通柴油发动机实训台-产品简介
该设备采用拖拉机495普通柴油发动机为基础，可运行发动机，进行起动、加速、减速等工况的实践操作，真实展示普通柴油发动机的组成结构和工作过程。
二、功能特点
1、真实可运行的普通柴油发动机，充分展示普通柴油发动机的组成结构和工作过程。
2、实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和柴油发动机实物，认识和分析控制系统的工作原理。
3、实训台面板上安装有仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯等参数变化。
4、实训台面板上安装有检测端子、可直接在面板上检测各继电器、电磁阀、传感器等管脚的电信号，如电阻、电压、电流、信号等。
5、实训台配备有油门控制装置，可方便对发动机加速减速。
6、实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
7、实训台底座采用钢结构焊接，表面采用喷烤漆工艺处理，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
1、外形尺寸：1500×1000×1700mm(长×宽×高)
2、工作电源：直流12V
3、燃油标号：依发动机型号
4、油箱容积：10L
5、工作温度：-40℃～+50℃
6、颜色：7032
7、钢管：40*40*3mm
8、面板机柜：1.5mm冷板冲压成形，背面设置维修门；
9、移动脚轮：120*80mm
四、基本配置(每台)

序号	名称	规格型号	单位	数量
1	检测控制面板	装有各种检测端子以及彩色电路图（9509004mm铝塑板）	套	1
2	组合仪表	原车	套	1
3	点火开关	原车	个	1
4	普通柴油发动机总成	原车	套	1
5	燃油箱	10L	个	1
6	油门控制装置		套	1
7	进、排气管(带保护罩)	原车	套	1
8	水箱(含不锈钢保护罩)		套	1
9	蓄电池	12V 80Ah	台	1
10	继电器	含：起动继电器、预热继电器等	套	1
11	保险丝盒		个	1
12	电源总开关	50A	个	1
13	移动台架(带自锁脚轮装置)	1500×1000×1700mm(长×宽×高)	台	1
14	故障模拟与排除装置		套	1
15	设备教师手册		套	1
16	设备合格证、保修卡		套	1
