非穩態（準穩態）法測材料的導熱性能實驗說明書
一、非[準]穩態導熱儀-實驗目的
1、本實驗屬於創新型實驗，要求學生自己選擇不同原料、按照不同配比進行加工出新型實驗材料，並對該材料的熱物性（密度、導熱係數、比熱容、導溫係數）進行實驗測量。
2、快速測量絕熱材料（不良導體）的導熱係數和比熱，掌握其測試原理和方法。
3、掌握使用熱電偶測量溫差的方法。
二、實驗測試原理

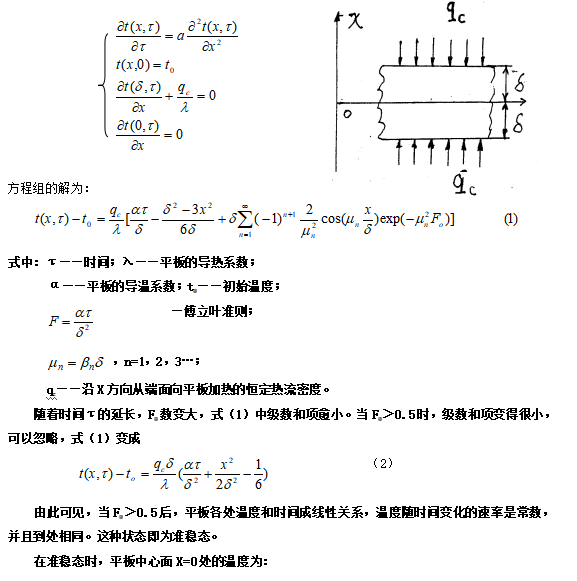

本實驗是根據第二類邊界條件，無限大平板的導熱問題來設計的。設平板厚度為2δ，初始溫度為t0，平板兩麵受恒定的熱流密度qc均勻加熱（如下圖所示）。

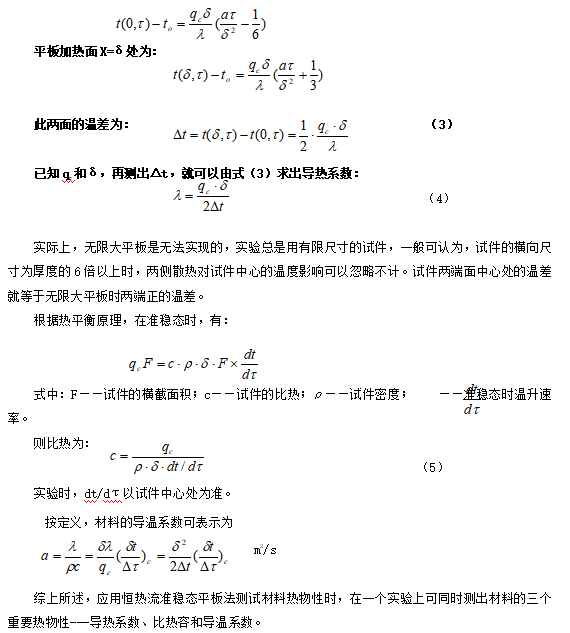

根據導熱微分方程式、初始條件和第二類邊界條件，對於任一瞬間沿平板厚度方向的溫度分布t(x，τ)可由下麵方程組解得；
三、實驗裝置簡介
實驗設備包括破碎機、攪拌機、烘幹機、電子天平、準穩態法熱物性測定儀、計算機和實驗控製軟件。準穩態法熱物性測定儀、計算機和實驗控製軟件如圖1所示。

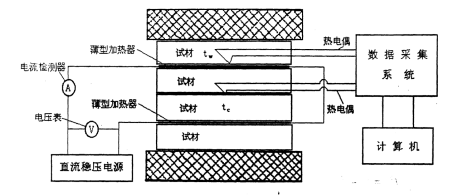

圖1 實驗設備係統圖
準穩態法熱物性測定儀內實驗本體由四塊厚度均為δ、 麵積均為F的被測試材重疊在一起組成。在第一塊與第二塊試材之間夾著一個薄型的片狀電加熱器；在第三塊和第四塊試材之間也夾著一個相同的電加熱器；在第二塊與第三塊試材交界麵中心和一個電加熱器中心各安置一對熱電偶；這四塊重疊在一起試材的頂麵和底麵各加上一塊具有良好保溫特性的絕熱層。然後用機械的方法把它們均勻地壓緊。電加熱器由直流穩壓電源供電，加熱功率由計算機檢測。兩對熱電偶所測量到的溫度由計算機進行采集處理，並繪出試材中心麵和加熱麵的溫度變化曲線。
四、實驗步驟
1.選用不同原料，進行破碎加工，按照不同配比，攪拌混合均勻，加工成100mm×100mm，厚20mm大小的材料，放在烘幹機內烘幹。
2.用遊標卡尺對試材的厚度進行測量（單位：mm），並用天平稱其稱重（單位：g）。
3.將試材按實驗要求裝入準穩態法熱物性測定儀實驗本體內。（注：用手拿取試材時一定要拿試材的邊緣，不要用手接觸試材的加熱麵，以免破壞試材的初始溫度場。）
4.接通計算機和準穩態法熱物性測定儀電源。使計算機進入windows操作係統，在計算機桌麵上雙擊上圖標，使計算機進入準穩態法熱物性測定儀的教學實驗軟件係統。
5.仔細閱讀教學實驗軟件係統上的實驗步驟。點擊“我認真閱讀了實驗步驟”按鈕．
6.在相應的欄目內按要求輸入試材名稱、試材厚度、試材重量和預計試材導熱係數（試材厚度和重量為單塊試材的平均厚度和重量），輸入完成後，計算機在相應的欄目內給出試材容重和實驗加熱電壓。加熱器預加電壓分串、並聯兩種。對應準穩態法熱物性測定儀的功率選擇為大（並）、小（串）之分。通常準穩態法熱物性測定儀的功率選擇開關選擇在小（串）位置，隻有當加熱器預加電壓（串聯）大於20伏特時，再選擇在大（並）的位置。調節測定儀的電壓調節旋鈕，使加熱電壓在加熱器預加電壓值附近。將實驗人員的學號填入“學號”欄目內，點擊‘加入學號”按鈕。實驗人員學號輸入完成後點擊“確認小組學號”按鈕，即可進行實驗。
7.點擊“測量“按鈕並同時打開測定儀的加熱開關，觀察加熱表麵的溫度變化過程。當兩表麵的溫差不變時，即溫差曲線走平時，表明不穩態導熱達到準穩態時的溫度場的特征，可點擊“結束” 按鈕，並關閉測定儀的加熱開關。
8.如果有打印機，可點擊“打印”按鈕，打印出實驗所有數據。沒有打印機可點擊“保存” 按鈕，保存所有實驗數據。點擊“複位”可重新實驗，點擊“退出”可結束實驗。最後將保存的實驗數據讀出，記錄在實驗數據表中。
五、試材熱流密度qc的計算
這裏我們雖然用薄片狀電加熱器加熱，但它畢竟有一定的熱容量，在加熱過程中，加熱器本身要吸收熱量，且先於試材。因此試材實際所吸收的熱量必需從電功率中扣除電加熱器吸收的熱量。
根據實驗原理，我們僅研究電加熱器對中間兩塊試材加熱時的溫度變化就可以了，但為了避免因電加熱器向外難以估計的散熱給qc的計算帶來困難，所以在兩加熱器外側各補上一塊相同厚度的試材並加以保溫，這樣，電加熱器將同等地加熱其兩側的每塊試材，每塊試材內的溫度場對於電加熱器是對稱的。

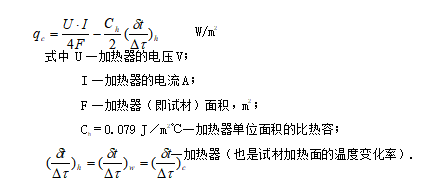

兩個同樣的電加熱器是並聯（或串聯）供電的。基於以上分析，試材表麵實驗所吸收的熱量應為：
六、實驗要求
1．預習實驗指導書，弄懂實驗原理和實驗方法。
2．細心裝配試材，電加熱器和熱電偶，避免損壞。
3．根據實驗數據，繪出溫度變化曲線，計算出試材的導熱係數、比熱容和導溫係數。
4．利用最優法原理，找出混合材料的最佳配比方案。

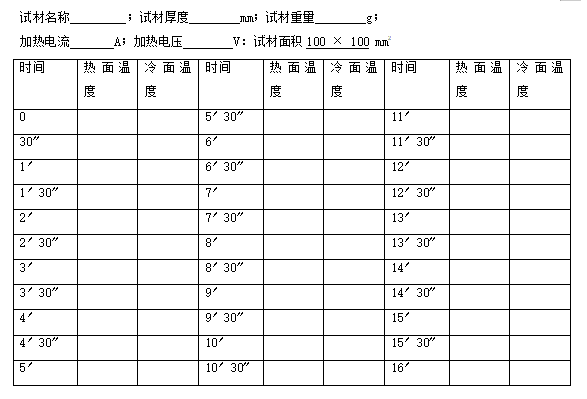

七、實驗數據記錄
