空調實訓考核裝置,空調實訓考核設備,空調實訓考核係統
2025-07-08 13:57
一、產品概述：
空調實訓考核裝置，空調實訓考核設備，空調實訓考核係統是為大中專院校和中等職業技術學校的製冷及空調專業開發設計的，適用於製冷原理及應用，製冷空調技術，製冷設備維修與操作等教學實訓要求。該裝置是集製冷係統，電氣控製係統，故障模擬係統為一體，結構合理，美觀大方，操作方便。是製冷專業的必備設備。
二、裝置特點：
1、係統采用真實的製冷機組，與實際教學接軌。整個空調係統真實完整, 與市場上的遙控熱泵空調的總體結構、性能完全相同。具有製冷、製熱、通風、除濕、溫度、風速選擇、定時、掃風控製、睡眠、自動等功能
2、整套實訓裝置集製冷係統、電氣控製係統、故障模擬係統於一體，係統真實完整,結構清晰、緊湊，與實際空調製冷係統、電氣係統一致，滿足對實訓的要求
3、實訓裝置直觀展示了熱泵型分體空調的係統結構、工作原理，可清楚的看到製冷循環係統結構及主要部件的實物，係統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、信號燈及發光二極管使整個分體空調係統的實時工作狀態一目了然；主麵板左邊設有一塊有機玻璃板，透過它可看到空調器主控板的器件及布局；主麵板中間印有控製係統原理圖，並設有相應測試點；便於教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察製冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。相應部件均有名稱標識
4、裝置設有室外機部件電氣控製線路接線區域，可完成對電氣連接、壓縮機繞組判斷等，有利於學生將理論應用於實際，並培養學生實際操作動手能力
5、可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的範圍，並進行排故。有利於開展技能鑒定、考核工作
三、技術性能：
1、輸入電源：單相三線～220V±10% 50Hz
2、裝置容量：＜1kVA
3、外形尺寸：1000mm×590mm×1610mm
4、製冷劑類型：R22
5、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、裝置的基本裝備：

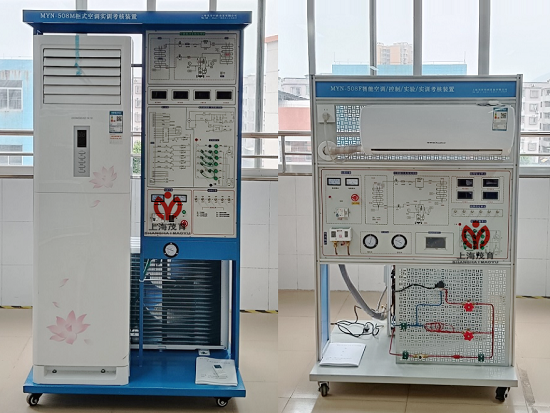

實訓裝置由控製屏、實訓桌、空調室外機組、空調室內機組、測量儀表、模擬故障檢測單元、模擬故障箱等組成
1、實訓台：鐵質雙層亞光密紋噴塑結構，鋁質麵板。桌麵為防火、防水、耐磨高密度板,結構堅固。帶有兩個帶鎖抽屜，用於放置故障箱、工具及資料等。裝置背麵可觀察製冷係統管路的結構，前麵設有一對櫃門，用於模擬室外機組冷凝器髒堵，打開可觀察室外機組實物
2、空調整機單元1套：包括熱泵型分體空調所必需的一些部件，如蒸發器、冷凝器、壓縮機、四通閥等，管路中還設有控製閥等實訓所必需的部件
3、交流電源控製單元：單相三線220V交流電源供電，交流電壓表1隻， 測量範圍０～250V,用於監測電網電壓；交流電流表1隻,測量範圍０～10A，用於觀測係統啟動電流及監測係統正常工作電流，漏電保護器控製控製屏總電源，控製屏的供電由鑰匙開關控製
4、製冷係統壓力檢測單元：提供2隻真空壓力表，測量範圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示係統工作時低壓側和高壓側的壓力
5、溫度檢測單元：提供4隻溫度表，采用PT100傳感器，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度
6、模擬故障設置箱1隻：模擬故障設置多元化，製冷故障設置有蒸發器髒堵、冷凝器髒堵、毛細管髒堵、毛細管冰堵；電氣故障 設置類型有電源電路、溫度傳感電路、驅動電路、壓縮機保護電路、室內風機調速電路等三十四個故障點。
7、專用工具（ 便攜式焊炬、割管刀、脹管擴口器、雙表修理閥、公/英製加液管、真空泵）。
五、實訓目的：
初級技工基本技能實訓
1、製冷係統專用工具的基本操作
2、製冷係統管件焊接
3、製冷係統的檢漏
4、製冷係統的抽真空與充注製冷劑R22
5、空調主控板電路原理
6、空調電器元件的測量及係統運行
7、空調器故障與分析
8、空調檢測與故障分析
