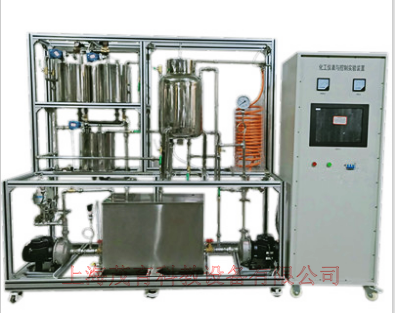

化工儀表與控製實訓裝置,化工儀表與控製實訓設備,化工儀表與控製
2020-07-21 08:58
| 技術指標 | 說 明 |
| 裝置功能 | 化工儀表與控製實訓裝置,化工儀表與控製實訓設備,化工儀表與控製教學設備可實現液位高度的位式控製實訓、加熱水溫的位式控製實訓、水箱液位的定值控製實訓、加熱水溫的定值控製實訓、電動調節閥支路流量的定值控製實訓、變頻調速磁力泵支路流量的定值控製實訓、水箱液位與調節閥流量的串級控製實訓、水箱液位與變頻調速磁力泵支路流量的串級控製實訓、單閉環流量比值控製實訓、雙閉環流量比值控製實訓。 |
| 化工儀表與控製實訓裝置,化工儀表與控製實訓設備,化工儀表與控製教學設備主要配置 | 蓄水槽、高位槽、加熱鍋爐、換熱器、離心泵、增壓泵、液位儀表、溫度儀表、壓力儀表、流量儀表、循環水泵、電磁閥、閘閥、控製屏、不鏽鋼框架等。 |
| 公用設施 |
水：裝置自帶不鏽鋼水箱，連接自來水。實驗時經離心泵進入測試管路，循環使用。 電：電壓AC380V，功率1.5KW，標準三相五線製。每個實驗室需配置1~2個接地點（安全地及信號地）。 |
| 化工儀表與控製實訓裝置,化工儀表與控製實訓設備,化工儀表與控製教學設備技術參數 |
1. 蓄水槽：不繡鋼材質，96L。 高位槽：不繡鋼材質，16L 2. 加熱鍋爐：功率2.5KW。 換熱器：不鏽鋼材質，換熱麵積0.5m2。 3. 離心泵：不鏽鋼材質，揚程14米，功率370w，電壓380V 4. 增壓泵：揚程12米，功率260w，電壓380V 5. 液位儀表：701壓力變送器、1151差壓變送器、磁翻板液位計 6. 溫度儀表：PT100、CU50熱電阻和熱電偶傳感器 7. 壓力儀表：Y-1 00壓力表、701壓力變送器 8. 流量儀表：渦輪流量計、孔板流量計 9. 設備整體為拋光不鏽鋼框架，帶刹車輪。 10. 設備總長：2.2m*1.2m*1.7m 11. 配置清單 （1）循環水泵：臥式多級離心泵：流量2m3/h；揚程15m；驅動功率370W；電壓380V；轉速2850r/min，級數：2級，2台。 （2）熱水泵：小型增壓泵：流量14升/分；揚程12米；驅動功率260W；電壓220V；轉速2800r/min，1台 （3）電加熱：濕式加熱管，電壓220V；功率2500W，1台 （4）冷水槽：304不鏽鋼材質，尺寸：Φ300mm×600mm2，1套 （5）熱水槽：304不鏽鋼材質，尺寸：Φ300mm×500mm2，1套 儲水槽:304不鏽鋼材質，尺寸：長×寬×高×厚： （6）700mm×440mm×400mm，1套 （7）儀表控製台:尺寸：長×寬×高：1200mm×750mm×700mm，1套 （8）工業焊接管：Φ19mm×δ2mm,工業304不鏽鋼,GB，若幹。Φ25mm×δ2mm, 工業304不鏽鋼,GB，若幹。 PU管：Φ10mm，若幹 （9）銅質閘閥：DN15，GB，6個 ；DN25，GB，2個。 球閥：DN15，GB，1個 （10）電磁閥：電源220VAC，操作壓力≤1MPa，2個 （11）電動球閥：閥體材質：304不鏽鋼，前後法蘭連接，輸入信號4-20mA，直線行程，調節精度0.5%，防護等級IP68，1個 （12）壓力儀表：Y100壓力表，量程0~0.25MPa，精度等級1.6，1個； 壓力變送器，量程0~6KPa，電源24VDC，輸出4-20mA，精度0.5%FS，接口M20*1.5，1個； 壓力變送器，量程0~250KPa，電源24VDC，輸出4-20mA，精度0.2%FS，防護等級IP65，1個 （13）溫度儀表：PT100熱電阻傳感器，精度0.5%FS，1個；Cu50熱電阻傳感器，精度0.5%FS，1個；K型熱電偶傳感器，精度0.75%FS，2個。 （14）液位儀表：磁翻板液位計，DN20/L500mm，304不鏽鋼法蘭連接，適用溫度≤100℃，壓力≤1.6MPa,防護等級IP65，1個。 （15）差壓儀表：差壓傳感器，量程0~25KPa，電源24VDC，輸出4-20mA，精度0.5%FS，防護等級IP65，工作溫度-40℃-85℃，2個。 （16）流量儀表：渦輪流量計，DN15，304不鏽鋼主體材質，測量範圍0.6~6m3/h工作溫度-20℃—+120℃，防護等級IP65，精度0.5%FS，輸出4-20mA，1個。標準孔板流量計，DN20， 1個 智能儀表：智能測量報警儀表， 1個；人工智能控製調節器， 3個。 |
