機械基礎綜合分析及創新實踐平台,機械基礎創新設計綜合實訓台
2025-10-10 10:21
1、三相變頻電機：Y2-631-4、180W 、380V、50Hz
2、三相變頻電機：Y2-801-4、550W 、380V、50Hz
3、交流帶減速調速電機：90YCJT-60-4、60W 、220V、50Hz
4、永磁直流電機：110SZ02、2000W 、220V、50Hz
5、CZ5磁粉製動器加載範圍：0-20N·m
6、測力傳感器：量程10kg
7、測力傳感器：量程20kg
8、線位移傳感器：量程L=50
9、線位移傳感器：量程L=200
10、加速度傳感器：1000柵
11、光電位移傳感器：2套
二、設計目標及特點：
該實踐平台是集機械原理、機械設計、機械虛擬設計，機械安裝，機械參數檢測、機械故障分析技術等學科知識於一體的綜合性機械實踐實驗台。
它的實驗內容設計分為幾個層次：
1、機械係統的認識與實踐
機械係統由各種機械零件、機械部件、安裝平台、傳感係統、檢測係統、分析係統、運動控製係統等組成，本實驗台將常用機械零部件及相關係統組成一個個功能組件庫。它們可組成各種典型的機械係統。學生可逐一認識和使用這些組件和係統，從而達到認識機械係統，操縱機械係統的實踐目標。
2、機械測量與機械安裝實踐。
機械係統正常工作有賴於正確的機械零件的製造尺寸和機械安裝，本實驗台提供了一係列機械檢測對象和常用量具供學生進行零件檢測和安裝實踐，從中學生可了解機械係統製造和調試的過程，為機械設計打下堅實的基礎。
3、典型機械係統的設計拚裝與控製時間
學生通過本實驗係統可設計和拚裝各種基本的機械傳動係統，並使用各種不同的電機對其進行驅動和控製，本平台提供了三維虛擬設計的手段，學生既可虛擬設計機械係統，又可實際設計和拚裝。學生將學會使用不同的零部件組成機構傳動係統，學會使用不同的電機和控製，可進一步加深對係統設計的了解。
4、機械參數檢測及機械故障分析
機械參數是衡量一個機械係統性能的重要指標，對機械故障的檢測和分析是設計機械係統的重要手段的工具，實驗台通過先進的檢測分析係統，使學生學會對機械係統參數進行檢測和分析，提供學生的綜合分析和綜合設計能力。
它可開設不同類型、不同層次、不同要求的機械基礎創新實踐課程，是一個綜合性創新實踐平台。
三、實驗台的組成
1、實驗台機械結構：

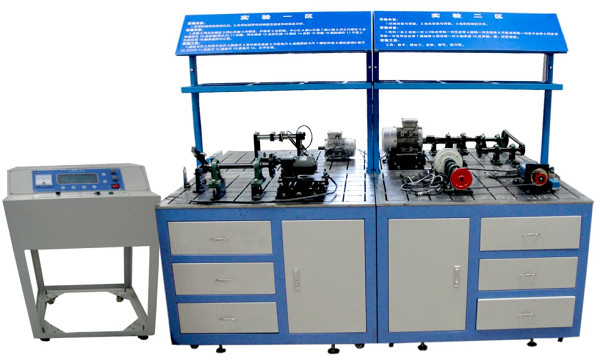

機械基礎綜合分析及創新實踐平台主要由可固定連接一體或單獨使用的四個活動工作站組成。當固定連接一體時形成一個大的工作區，可拚裝複雜的機械係統。各活動工作站根據實驗目的的不同約有區別，但都分別由基礎平板、儲存格、抽屜等組成，基礎平板作為安裝、測量的基準，儲存格用於存放機構尺寸較大的零部件，抽屜可放置標準件、量具、小型零件。該實驗台同時提供了軸類、座類、杆類、齒輪、鏈輪、皮帶輪、調整墊、漲緊套、驅動源、磁粉負載及用於測量的軸類、套類、盤類零件。
1）實驗台檢測硬件係統：
檢測係統CPU采用AVR係列的Atmega64L工業用品係列芯片，具有處理速度快，運行效率高，穩定性高、抗幹擾能力強等特點。
2）模擬信號（壓力）：該路信號，為mv級信號，電路設計為前置通過儀用放大器AD620對信號放大後，在由運算放大器LM358後級驅動放大，之後輸入至單片機A/D轉換接口。
3）模擬信號（位移，振動）：該路信號提供兩路電源0-2.56V，0-5V模式，信號通過LM358，的電壓跟隨模式輸入到單片機。
4）TTL脈衝信號（速度）：該路設計檢測光柵角位移傳感器產生的TTL脈衝信號，信號先經過施密特觸發器74HC14對信號進行規整。後經過雙向收發器74HC245進入單片機外部中斷I/O。由於係統設計時考慮可能需要判斷角位移傳感器轉向，於是其中一通道的雙向信號經過D觸發器74HC4處理後輸出信號的高低可判別角位移傳感器的轉向.
5）通信部分：通信部分：該係統設計為一路RS-232通信協議電路，以此與上位機軟件進行數據傳輸。
6）按鍵功能：用於設置於切換實驗功能。
7）液晶接口功能：用於驅動液晶顯示模塊及以並口數據傳輸模式更新液晶顯示內容。
2、實驗台軟件分析係統：
1）機械參數檢測及分析軟件係統
該測試係統采用目前流行的Windows開發工具VisualBasic編寫，係統算法 精確，程序界麵簡潔優美，菜單簡單明了，操作容易。與實驗台檢測係統從數據采集到數據顯示分析完美結合，令學生在實驗過程中除去了繁雜的數據記錄與處理，提高實驗效率。
2）三維虛擬設計軟件
為了方便教學環節，體現現代三維技術在機械專業教學中的重要地位，全麵培養學生創新意識和動手能力，實驗台在軟件上提供了一個建立在UG平台上的三維虛擬設計的平台。學生可以通過簡明易用的界麵將自己的創新思維，創新設計立即在這個虛擬平台上裝配出來，生成三維裝配效果圖。虛擬平台融入了先進的CAE技術，使得學生能夠將自己裝配的虛擬機以動畫的形式進行機構運動分析和驗證。
四、實驗台具體實驗內容
實驗一實驗台機械零部件的認知實驗
認識常用的機械零件類型及電氣組件，計算機分析軟件、控製軟件內容。
實驗二零件機械量的測量
使用工廠常用量具對類機械零件進行檢測和誤差分析
實驗三驅動源的安裝及調校
實踐電機及支座安裝和調整
實驗四鍵聯接中普通平鍵的測量及安裝
實踐平台的製作、測量和安裝
實驗五聯軸器、軸承及座、軸上零件的安裝與調校
實踐軸上零件的安裝和檢測
實驗六三角膠帶傳動
帶傳動的認識、安裝和調整
實驗七 套筒滾子鏈傳動
鏈傳動的認識、安裝和調整
實驗八漸開線圓柱齒輪傳動係統設計
成對圓柱齒輪的參數檢測和安裝調試
實驗九合格齒輪與超差齒輪傳動性能的對比實驗
合格齒輪與超差齒輪的參數對比分析
實驗十多軸傳動係統設計
設計安裝固定輪係實踐
實驗十一曲柄滑塊機構的設計應用與測試分析
曲柄滑塊機構拚裝及運動檢測分析
實驗十二機械綜合係統設計與效率分析
機械綜合係統設計與拚裝及運行實踐
實驗十三機構振動檢測及分析
對機構運行引起的機架振動進行檢測與分析
實驗十四機械三維虛擬設計實踐
利用實驗台提供的三維虛擬設計軟件進行虛擬機構設計
實驗十五齒輪傳動故障檢測及分析實驗
利用Matlab軟件編製的分析軟件對專門設計的齒輪傳動故障進行檢測和分析。
五、實驗區域布置
實驗一區
實驗對象：
1、挖掘機組件
2、挖掘機氣動係統組件
3、挖掘機電氣控製係統組件
實驗二區
實驗對象：
零件庫一：1、光軸 2、兩頭外螺紋3、同心孔軸4、內外錐度5、台階軸、中心孔6、偏心孔軸7、偏心軸8、台階軸、兩頭大9、光軸、兩頭精度10、台階孔軸11、螺紋、12、齒輪13、平麵上孔的位置14、軸承座的中心高
零件庫二：
1、電機一台2、齒輪一對3、V形皮帶輪一對及皮帶4、鏈輪一對及鏈條5、平板皮帶輪一對及平析皮帶6、同步皮帶輪一對及同步皮帶7、蝸輪、蝸杆一對8、聯軸器9、圓齒輪一對 10、軸承座11、支承軸、鍵、安裝底板
實驗工具：
1、遊標卡尺 2、外徑千分尺3、鋼直尺 4、百分表及表座 5、萬能角尺6、螺紋環規 7、螺紋塞規 8、塞尺 9、直角尺 10、水平儀 11、鉗桌等
實驗三區
實驗對象：
1.齒輪傳動機構2.平麵連杆機構3.槽輪傳動機構4.凸輪傳動機構5.螺紋傳動機構6.連軸節傳動機構7.鏈傳動機構8.帶傳動機構9.同步帶傳動機構10.直流電機及控製器11.三相交流電機及控製器12.單相交流變速電機及控製器
實驗工具：
扳手、螺絲刀，橡皮錘，
實驗四區
實驗對象：
1.齒輪傳動機構2.平麵連杆機構3.槽輪傳動機構4.凸輪傳動機構5.螺紋傳動機構6.連軸節傳動機構7.鏈傳動機構8.帶傳動機構9、傳動電機10、機械加載器
實驗工具：
1.直線位移傳感器2.角位移傳感器3.運動檢測係統4.噪聲計5.測速儀6.拉力計。
