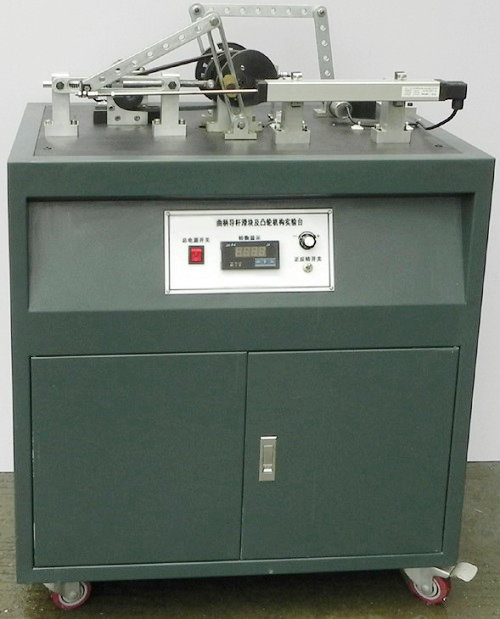

曲柄導杆滑塊凸輪機構實訓台,曲柄導杆滑塊凸輪機構實訓平台
2025-11-16 10:37
一、性能特點：
1、杆構件的長度可進行無級調節、分析該參數改變對機構運動特性的影響；
2、配備專用的計算機測控軟件，功能強大，可實時動態繪製機構運動特性曲線，進行運動模擬仿真，實驗數據保存打印，實驗報告生成等。
二、實驗內容：
1、滑塊線位移、線速度、線加速度等運動特性。
2、搖杆角位移、角速度、角加速度等運動特性。
3、曲柄的轉速及回轉不勻率。
4、比較曲柄導杆滑塊機構與曲柄滑塊機構的性能差別。
5、比較曲柄導杆搖杆機構與曲柄搖杆機構的性能差別。
6、曲柄長度、連杆長度都可調整，分析該參數改變，對機構運動特性的影響。
7、等加速凸輪與偏心凸輪直動從動杆運動規律的比較。
8、平底從動杆與滾子從動杆運動規律的差異。
9、各機構的動畫效果圖及其理論曲線。
10、實測曲線與理論曲線的比較。
三、主要技術參數：
1、直流電機：125W/220V、 轉速：0－1500rpm
2、光柵角位移傳感器：輸出電壓:0～5V;脈衝數：1000P：1支
3、光柵角位移傳感器：輸出電壓:0～5V;脈衝數：360P：1支
4、蝸輪減速箱速比：1/10
5、主軸調速範圍：0～150rpm
6、曲柄長度可調範圍：25-45mm
7、滑塊偏置可調範圍：±5 mm
8、連杆長度可調範圍：30mm
9、導杆擺角範圍：400左右
10、凸輪廓線升程：30mm
11、凸輪滾子從動件偏置調節範圍：±5 mm
12、外形尺寸：500×380×300mm
