拖拉機整機液壓操縱機構(工作裝置)綜合實訓台,拖拉機整機液壓操
2025-12-01 09:42

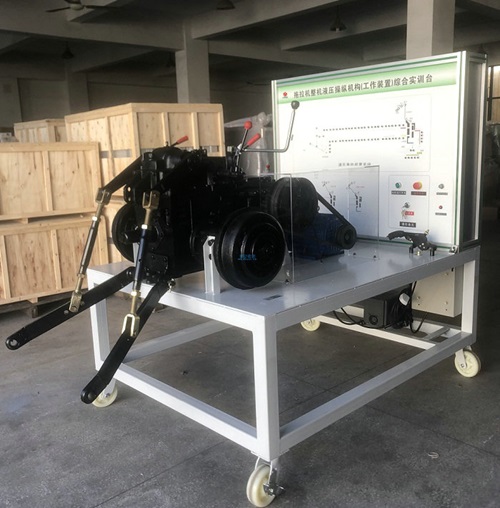

本實訓係統以翻新250拖拉機液壓操縱機構係統實物為基礎，係統實物合理裝配在鋼製移動台架上，可對拖拉機整機液壓操縱機構係統進行模擬工作、及故障檢測與診斷等工況的實際操作，真實展示拖拉機液壓操縱機構係結構與原理及工作過程。適用於各類型院校及培訓機構對拖拉機液壓操縱機構係統理論和維修實訓的實訓教學需要。
本實訓係統實訓功能齊全、操作方便、安全可靠、美觀大方。
二、結構組成
拖拉機液壓操縱機構總成、工作裝置、液壓泵總成、操作機構等附件、油壓壓力表、各類型控製閥及油管、電動機、移動台架等、司機座椅、台架操作說明書、實驗指導書等附件。
配套拖拉機液壓操縱機構彩色原理圖板,及安裝閃爍燈條與工作工況同步顯示。
三、功能特點
1. 電動機驅動液壓泵提供動力，可動態演示拖拉機液壓操縱機構係統工作原理與過程。
2. 設備可簡易實現拖拉機液壓操縱機構係統保養與維護操作。
3. 設備可實現拖拉機液壓操縱機構係統拆裝和工況演示。
4. 實訓台加裝電源及轉動部件等安全保護裝置。
5. 實訓台底座部分采用鋼性結構焊接，台架表麵采用烤漆工藝，帶萬向自鎖腳輪裝置。
四、外形與顏色
1、設備外形：約2000×900×1200mm(長×寬×高)
2、設備顏色：白
五、製造工藝
1. 設備底座架
1.1 鋼性結構焊接
1.2 方管：60*60*2.0mm
1.3 表麵采用亞光灰噴塑工藝，厚度0.3mm.
2.萬向腳輪
前二隻萬向帶鎖止功能腳輪
後二隻萬向腳輪
腳輪與台架用M6*4螺絲固定，方便設備維修與維護。
腳輪：200mm×100mm(直徑×寬度)
腳輪支撐：2.0T
六、技術指標
1. 工作溫度：-40℃～+50℃
2. 主機：原車裝置
3. 交流電源：220V/380V
