裝載機自動變速器帶拆裝翻轉實訓台,裝載機自動變速器帶拆裝翻轉
2025-12-08 10:39

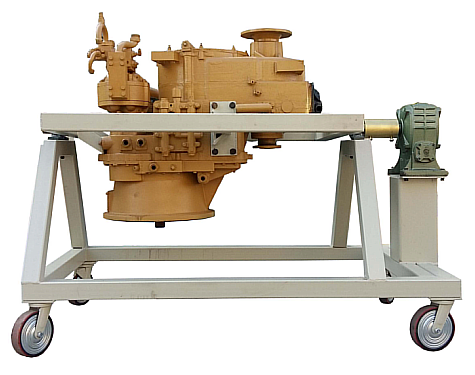

1.采用 ZC30 自動變速器總成(附件齊全，易於拆裝)，並裝在專用翻轉架上。
采用減速翻轉機構，可使變速器旋轉任意角度，並能任意位置鎖止，便於學生從不同的角度進行拆卸和裝配。
2.底部放置接油盤，便於小零件或螺絲的集中存放。
3.翻轉架采用了高強度的鋼結構焊接，表麵經噴塗工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。
二、置技術規格
設備外形：1200×600×1100mm (長×寬×高)
顏色：7032
鋼管：40*40*3mm
萬向腳輪
前二隻萬向帶鎖止功能腳輪
2後二隻萬向腳輪
腳輪與台架用M6*4螺絲固定，方便設備維修與維護。
腳輪：200mm×100mm(直徑×寬度)
腳輪支撐：2.0T
減速機：MOPA70；1：70
三、置基本配置(每台)
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 |
| 1 | ZC30 自動變速器總成 | 附件齊全，易於拆裝 | 套 | 1 |
| 2 | 拆裝翻轉架(帶自鎖腳輪裝置)，帶立柱鋼管200*200*5mm； | 1200×680×850mm(長×寬×高)，帶減速機，可做軸向任意角度的翻轉和靜止。 | 台 | 1 |
| 3 | 大麵積接油盆 | 660×590×35mm(長×寬×深) | 個 | 1 |
| 4 | 減速機構（帶搖手盤等附件） | 套 | 1 |
