電機拖動實訓設備,電機拖動實訓裝置,電機拖動實訓台

一、電機拖動實訓設備-概述

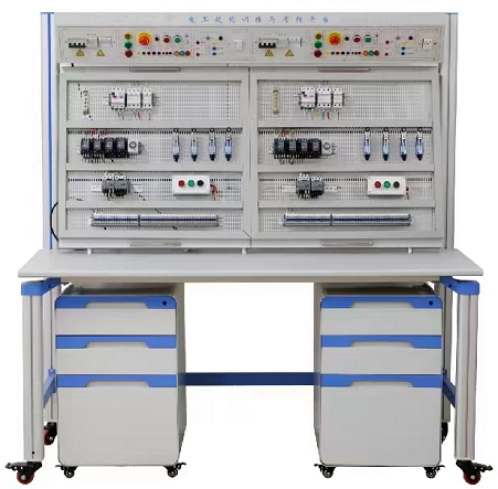

本裝置主要由實訓桌和網孔板組成，學生通過實訓線路進行元器件的布局，安裝接線全部由學生自行完成，培養學生的動手能力和操作技能。實訓項目可自行確定，選擇相應的元器件來完成實訓項目，也可作為電工考證設備使用。適用於各類院校電工電子實驗教學中心、實訓中心、基地、電工電子實驗室、實訓室。
二、實訓台特點
1.電氣控製線路元器件都裝在網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓
2.操作台隻需三相四線的交流電源即可投入使用，占地麵積小，節約用房、減少基建投資
3.設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量儀表均有可靠的保護功能，使用安全可靠
4.實訓台為單麵雙人座，即可以二個學生同時進行實訓，電源獨立互不幹擾
5.網孔板為掛件式，采用1.5mm厚的鋼板，網孔板的尺寸為600*700mm2,孔大小為5*10
三、技術參數
1.輸入電壓：三相四線～380V±10% 50HZ
2.工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
4.外形尺寸：1430mm×680mm×1600mm
四、基本配置

實訓台提供線電壓380V和相電壓220V兩種電源、單相電源插座、交流電壓、電流表
1. 交流儀表
(1) 交流電壓表：0～500V帶鏡麵交流電壓表二隻，精度1.0級
(2) 交流電流表：0～5A帶鏡麵交流電流表二隻，精度1.0級，具有超量程報警、指示、切斷總電源等
2. 實訓台設有兩組電源通過啟、停按鈕控製電源的輸出，並設有急停按鈕。電源輸出設有短路保護
3.網孔板
每個工位提供一張網孔板（2張），尺寸660mm*600mm。
4.實訓桌為鐵質雙層亞光密紋噴塑結構，桌麵為防火、防水、耐磨高密度板、結構堅固，造型美觀大方,桌子左右各設有兩個抽屜（帶鎖），下部配置元件櫃。

五、實訓所需元器件清單（每台配置清單）

序號	名稱	型號與規格	數量	備注
1	日光燈管套件（鎮流器）	10W	1套
2	空氣開關	DZ47-63LE4P5A	1隻
3	保險絲座	RT18-32/3P	1隻
4	直插式保險座	RT14-20	2隻
5	熔斷器	RT18-20/3A	3隻
6	熔斷器	RT14-20/2A	2隻
7	交流接觸器		3隻
8	接觸器輔助觸頭		3隻
9	熱繼電器		2隻
10	通電延時時間繼電器	ST3PA-B/380V（0-10S）	1隻
11	時間繼電器座	PF-083A	1隻
12	按鈕開關盒	3孔	2隻
13	電阻	75Ω/75W	3隻	裝實驗台上
14	電阻	10Ω/25W	1隻
15	二極管	1N5408	4隻
16	行程開關	LX9-222	2隻
17	行程開關	LX9-001	2隻
18	塑料安裝卡子		200隻
19	自攻螺絲		100隻
20	接線端子排	JF5-2.5/5	2條
21	G形導軌	0.2米	1根
22	三相鼠籠式異步電動機	AC380V Y/△	2台

六、參考實訓項目
1.三相異步電動機直接啟動控製
2.三相異步電動機接觸器點動控製線路
3.三相異步電動機接觸器自鎖控製線路
4.三相異步電動機Y/△自動控製線路
5.接觸器聯鎖的正反轉控製線路
6.按鈕聯鎖的三相異步電動機正反轉控製線路
7.雙重聯鎖的三相異步電動機正反轉控製線路
8.三相異步電動機多地控製
9.三相異步電動機串電阻降壓啟動控製線路
10.工作台自動往返控製線路
