交流變極調速係統實訓考核裝置-概述：

變極多速三相異步電動機是一種新型變極多速三相異步電動機，具有效率高、起動轉矩大、噪聲低、振動小等優點。由於該係列電機可通過改變極對數而改變電動機的轉速，從而達到功率的合理匹配並使變速係統得到簡化，因而在紡織、印染、化工等行業得到廣泛使用。

“交流變極調速係統電氣實訓櫃 ”是為滿足社會各行業對電機設備的安裝、調試、維修方麵的電工、電氣技術人員的需求，結合各職業院校電氣類相關專業開設的《電工技術》、《工廠電氣控製》、《電機拖動及控製》等課程的技能訓練而研製的，是各職教中心、培訓機構、職業鑒定站（所）等相關單位的培訓和考核設備，也是各職業院校電氣類相關專業的實訓設備。

二、設備特點：

1.采用標準配電櫃為主體櫃，控製櫃空間利用合理、占地麵積小，外形美觀。

2.控製櫃的器件選型、安裝、接線等嚴格按照“電氣設備安全設計導則”、“低壓係統內設備的絕緣配合”、“電工成套裝置中的導線顏色”、“電機線端標誌與旋轉方向”等國家相關標準的規定進行設計。

3.所用器件均采用國內外知名品牌，產品質量有保證。

4.采用YD100L-6/4/2三相三速電動機為控製對象，模擬電動機起動與控製，貼近工業現場。

5.提供各種保護功能，實訓安全可靠。

三、技術性能：

1.輸入電壓：三相四線（或三相五線）～380V±10%  50Hz

2.工作環境：溫度-5℃～+40℃  相對濕度＜85%（25℃） 海拔＜2000m

3.裝置容量：＜10kVA

四、係統配備：

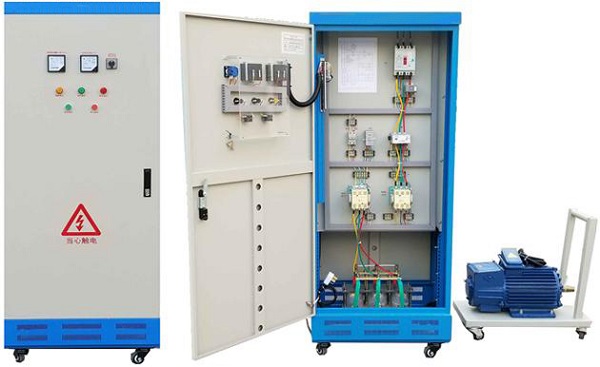

本實訓櫃主要由櫃體、電氣室、三速電動機，刹車電機等組成。

1.櫃體

櫃體為雙層亞光密紋噴塑結構，雙麵櫃門設計，冷軋鋼板，結實牢固、美觀大方。內部留有一次進出線端子排、出線孔以及接地標誌。控製櫃還設有四個萬向輪和四個固定調節機構。

2.電氣室

正麵櫃門設有交流電壓表、交流電流表、電壓指示切換開關，通過電壓指示切換開關可分別指示電網的UUV、UVW、UWU線電壓值，交流電流表用來監視負載電流的大小。還裝有運行狀態指示燈、按鈕開關等。電氣室內部主要由斷路器、熔斷器、交流接觸器、時間繼電器、電流互感器、電動機保護器等器件組成。

3.三相三速電動機

三相異步電動機型號為 YD100L- 6/4/2，極數為6/4/2，額定功率0.75KW1.3KW1.8KW，額定電壓380（V），額定轉速960/1400/2800（rpm），電動機安裝在鋼板小車上，配有四個萬向輪，帶專用電機連接電纜，帶電磁刹車電機1台。

五、實訓項目：

1.三相三速電動機的認知

2.三相三速電動機控製線路的器件選擇與安裝

3.三相三速電動機控製線路的布線與接線

4.三相三速電動機控製線路的調試

5.三相三速電動機控製線路運行試驗

6.三相三速電動機控製線路的故障分析與檢修
