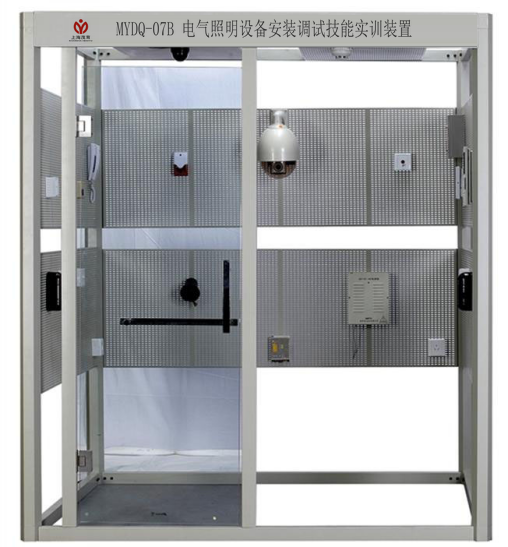

電氣照明設備安裝調試技能實訓裝置,電氣照明設備安裝調試裝置
2025-12-15 10:28
本裝置是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研製的，可完成《電氣設備安裝工（初級）》、《電氣設備安裝工（中級）》的電氣照明設備安裝調試技能實訓，適合各職業院校的對電氣設備安裝工技能實訓教學，同時也是初級、中級電氣設備安裝工技能考核的鑒定設備。
二、設備特點
該實訓設備在結構上以建築模型（包含了室內配電箱的安裝、室內線管敷設及管內穿線、電氣照明典型線路施工、各種燈具的安裝與接線）為基礎，由室內配電箱的安裝、線管敷設、線管穿線、各種燈具的安裝、典型照明電路的安裝、吊扇的安裝及調試、防雷接地裝置的安裝等部分組成，各部分既可獨立實訓，也可組合成係統綜合實訓。
1.配電箱采用小型室內配電箱，用於訓練學員對配電箱的安裝技能
2.電氣照明典型線路采用優質元器件
3.防雷接地裝置采用工業現場所用的避雷針和避雷器進行實訓
三、技術性能
1.輸入電壓：三相四線～380V±10% 50Hz
2.工作環境：環境溫度範圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜1.5kVA
四、裝置配備
1.電源、電氣設備配備
(1)電源部分
三相四線380V電網經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電；設有指針式交流電壓表三隻指示輸入的三相電源線電壓；交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一套室內小型配電箱，用於配電箱的室內安裝
(3)配備室內布線用PVC線管、彎頭及線盒用於線管敷設施工、彎頭製作等
(4)配備典型照明線路施工所用的燈座及開關等元器件
(5)配備吊扇及配套調速器1套
(6)配備避雷針1隻
(7)配備電源防雷器1台
(8)配備布線用硬質導線
2.儀器配備
便攜式數字萬用表
3.工具配備
配有電工常用工具2套 （含剝線鉗、尖嘴鉗、十字螺絲刀、一字螺絲刀、斜口鉗、電工刀、小鋼鋸
及鋸片等），電烙鐵1把，卷尺1把。
五、實訓項目
1.配電箱安裝
2.線管敷設前的預製加工
3.線管的敷設
4.線管的穿線
5.燈具的安裝
6.典型照明電路的安裝及接線
7.吊扇的安裝及測試
8.防雷器的安裝
9.避雷針的安裝
