工業電氣自動化及電工技能考核實訓平台,電氣自動化實訓台
2025-11-13 11:05

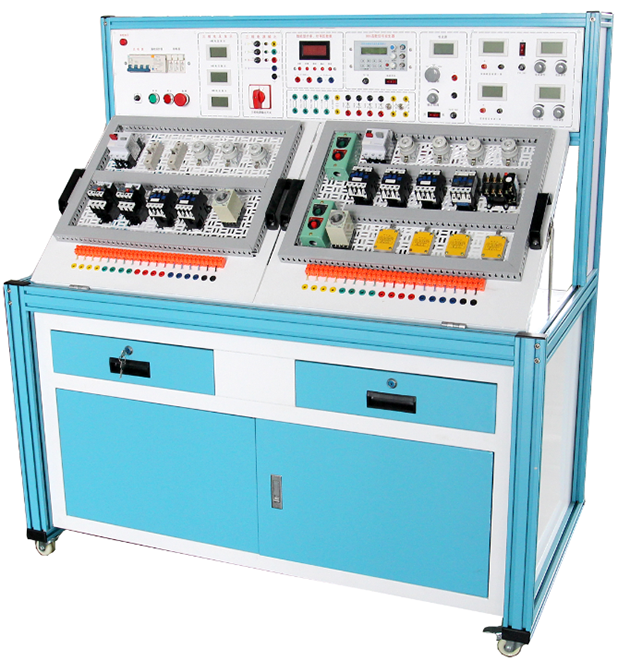

該考核實訓平台主要由實訓桌、網孔板、實訓元器件組成。學生根據實訓線路進行元器件的合理布局，安裝、接線全部由學生自行完成，接近工業現場。能完成機床線路，電機控製線路，照明配電的模擬操作、安裝調試的綜合實訓，訓練學生動手能力和實操技能。實訓項目可自行確定，根據所選的項目選擇相應的元器件。
二、技術指標：
1.輸入電壓：三相四線（或三相五線）～380V±10% 50Hz
2.工作環境：溫度-10～＋40℃ 相對濕度＜85%（25℃） 海拔＜4000m
3.裝置容量：＜1.5KVA
4.重 量：約100Kg
5.外形尺寸：1480×700×1300mm
6.漏電保護動作電流：≤30mA；漏電保護動作時間：≤0.1s。
三、基本配置及功能：
（一）電源控製箱
主控屏為鐵質雙層亞光密紋噴塑結構，鋁質麵板。整個實訓室配備一台教師總控製係統，可以分控每一個學生台。
（二）主控功能板配備資源
1、主控功能板
(1) 三相四線電源輸入，經漏電保護器後，經過總開關,由接觸器通過起、停按鈕進行操作；
(2) 設有450V指針式交流電壓表三隻，指示電源輸入的三相電壓；
(3) 低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
(4) 雙路穩壓電源，二路輸出電壓均為0～30V，由電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10－2，負載穩定度<10－2，紋波電壓:<5mV。
2、恒流源：0-200mA連續可調，數字表顯示，開路保護。
3、全功能DDS函數信號源
A.高頻率分辨率：0.01Hz B.高頻率精確度：±20ppm C.低失真度：<1%D.方波占空比1%~99%精確可調 E.三角波調占空比後可輸出兩種鋸齒波F.可變直流電平控製 G.外部頻率測量 H..預設頻率存儲、調入功能 I. 輸出衰減，由兩個"衰減"按鍵選擇。
技術指標：
A.主輸出波形 正弦波、方波、三角波、鋸齒波四種波形B.最大輸出幅度 10VppC.輸出阻抗 50Ω±10%
D.直流偏置 ±5V（空載）E.占空比範圍 1%-99%（方波）F.輸出頻率範圍： 0.01Hz-2MHz
4、外測量功能：
頻率範圍：1Hz-60MHz 開關（內測/外測）轉換。 信號幅度：0.5Vpp-20Vpp 外計數範圍：0-4294967296
存儲和調入：具有10組參數存儲與調出的功能。
5、功率、功率因數表：由微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控製模式。為了提高測量範圍和測試精度，在硬、軟件上均分八檔區域，自動判斷、自動換檔。功率測量精度1.0級，電壓、電流量程分別為450V、5A，測量功率因數時還能自動判斷負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），可儲存15組數據，供隨時查閱。
（三）實訓台
要求整體采用歐標工業鋁型材框架，經過數控機械精加工成型，外表麵靜電氧化處理，實訓台連接件采用歐標標準連接件組合，完全貼合設計，外形時尚美觀，經久耐用。實訓台配元件儲存櫃，儲存櫃底部采用帶刹車的萬向輪，移動和固定兩相宜。
實訓操作麵要求：采用型材框架，內置實訓模塊安裝平台，連接實訓台與電源控製屏，與實訓台形成36度斜麵，可根據實訓要求，開合及提升，采用升降支撐柱，精準控製開啟角度。
操作麵下方中部配置2個元件工具抽屜，采用靜音三節滑軌，下部配有雙開門存儲櫃，優質鋼板製作。
網孔板掛件：2塊每塊尺寸700X620mm采用鈑金衝壓而成，噴塑烤漆，掛放實訓操作麵上。
四、實訓項目
1)與、或、非邏輯功能實訓
2)定時器功能實訓
3)計數器功能實訓
4)傳送指令功能實訓
5)數據移位指令功能實訓
6)算術運算指令功能實訓
7)電機控製實訓
8) 搶答器控製
9)音樂噴泉控製
10)裝配流水線控製
11)交通信號燈控製
12）自動供水控製
13）天塔之光控製
14)自動送料裝車/四節傳送帶控製
15)多種液體混合裝置控製
16)自動售貨機控製
17)自控軋鋼機控製
18)郵件分揀機控製
19)四層電梯控製
20）機械手控製
21）自控成型機控製
22）加工中心控製
23）PLC認知實訓
24)PLC控製狀態轉移、分支功能實訓
25)PLC控製數據處理指令功能實訓
26)PLC控製微分、位操作功能實訓
27)PLC控製藝術彩燈造型的PLC
28)PLC控製三相鼠籠式異步電動機點動控製和自鎖控製
29)PLC控製三相鼠籠式異步電動機聯動正反轉控製
30)PLC控製三相鼠籠式異步電動機自動往複控製
31)PLC控製三相鼠籠式異步電動機Y/△轉換起動控製
32)PLC控製三相異步電動機串電阻降壓起動控製
33)PLC控製三相異步電動機能耗製動控製
34)三相異步電動機直接起動、停車的控製電路連接；
35)接觸器聯鎖的三相交流異步電動機正、反轉控製電路的連接；
36)按鈕聯鎖的三相交流異步電動機正、反轉控製電路的連接；
37)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控製電路的連接；
38)萬能轉換開關控製三相異步電動機的正反轉；
39)三相交流異步電動機Y-△（手動切換）啟動控製電路的連接；
40)三相交流異步電動機Y-△（時間繼電器切換）啟動控製電路的連接；
41)定子繞組串聯電阻啟動控製電路的連接；
42)三相交流異步電動機能耗製動控製電路的連接；
43)三相交流異步電動機反接製動控製電路的連接；
44)多台（3台及以下）電動機的順序控製電路的連接
45)電動機的往返行程控製電路的連接；
46)三相交流異步電動機既能點動，又能連續轉動的控製電路連接；
47)兩地控製電路的連接；
48)按鈕切換的雙速電動機調速控製電路的連接；
49)時間繼電器切換的雙速電動機調速控製電路的連接；
50)離心開關配合的反接製動控製電路的連接；
51)變頻器麵板功能參數設置和操作實訓；
52)變頻器對電機點動控製、啟停控製；
53)電機轉速多段控製；
54)工頻、變頻切換控製；
55)基於模擬量控製的電機開環調速；
56)基於麵板操作的電機開環調速；
57)變頻器的保護和報警功能實訓；
58)基於PLC的變頻器開環調速；
59)觸摸屏的參數設置；
60)觸摸屏的編程；
61)觸摸屏、PLC、變頻器的綜合實訓；
